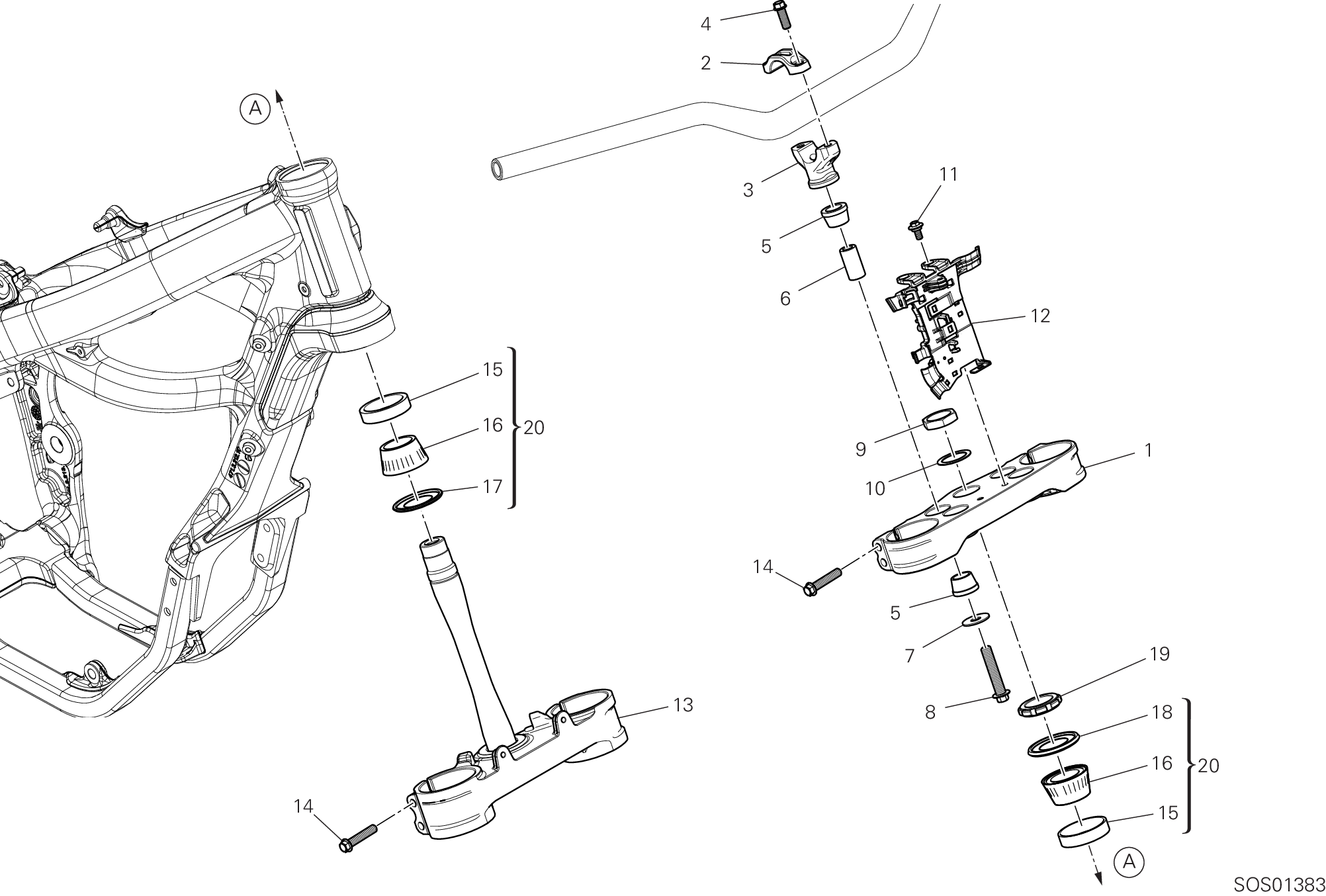

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34112281AA | Tête de direction | 1 |
| 2 | 36016201BB | Cavalier guidon, supérieur | 2 |
| 3 | 36012751AA | Cavalier guidon, inférieur | 2 |
| 4 | 7791D951AA | Vis special | 4 |
| 5 | 70011381B | Antivibration | 4 |
| 6 | 7131F951A | Entretoise | 2 |
| 7 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 8 | 7791D941AA | Vis special | 2 |
| 9 | 75012631AA | Ecrou | 1 |
| 10 | 85219851A | Rosette | 1 |
| 11 | 7791E132AA | Vis special | 2 |
| 12 | 8291T101B | Support connecteur | 1 |
| 13 | 34221501AA | Base di sterzo | 1 |
| 14 | 7791D821AA | Vis special | 8 |
| 15 | 70242651A | Roulements direction ntn cr0627 extérieur | 2 |
| 16 | 70242641A | Roulements direction ntn cr0627 intérieur | 2 |
| 17 | 93010271A | Bague étanchéité inférieur | 1 |
| 18 | 93010281A | Bague étanchéité 18X24X3 supérieur | 1 |
| 19 | 70311241AA | Embout | 1 |
| 20 | 6992A211A | Kit de roulements | 1 |
