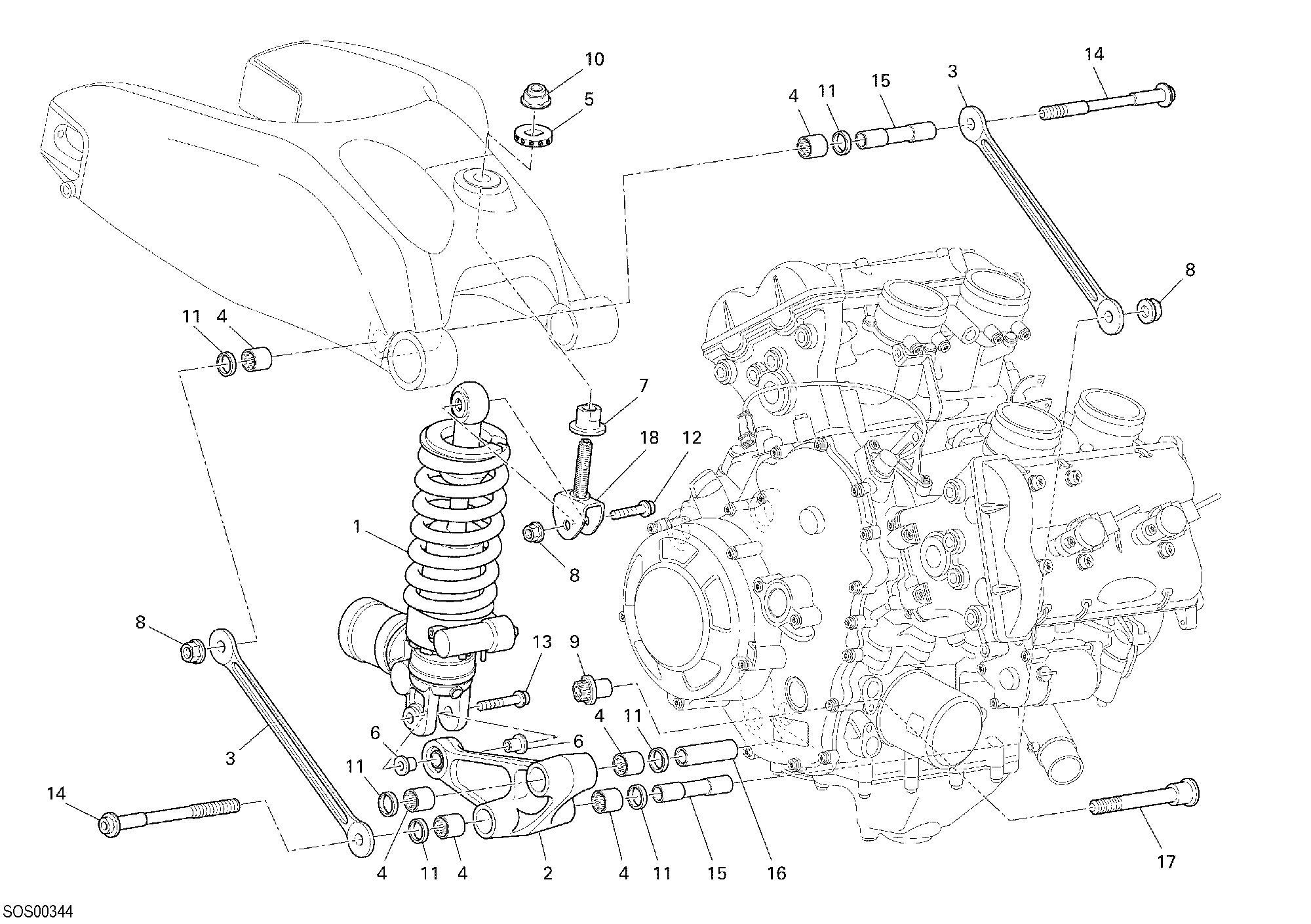

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36520781A | Amortisseur arrière | 1 |
| 2 | 37220651B | Culbuteur suspension arrière | 1 |
| 3 | 37210661B | Bielle suspension arrière | 2 |
| 4 | 70140041A | Roulement à aiguilles | 6 |
| 5 | 70310461A | Embout | 1 |
| 6 | 71010251A | Entretoise | 2 |
| 7 | 71112541A | Douille | 1 |
| 8 | 74810451A | Écrou autobloquant M10X1.25 | 3 |
| 9 | 74810691A | Ecrou | 1 |
| 10 | 74810701A | Écrou M12X1.25 | 1 |
| 11 | 93040111A | Bague D'Etancheite | 6 |
| 12 | 77159358C | Vis tceif M10X1.25X40 | 1 |
| 13 | 77159378B | Vis tceif M10X50X1.25 | 1 |
| 14 | 77915131A | Vis | 2 |
| 15 | 82112921A | Entretoise | 2 |
| 16 | 82112931A | Entretoise | 1 |
| 17 | 77915161A | Vis special | 1 |
| 18 | 82919541A | Support element réglage amortisseur | 1 |
