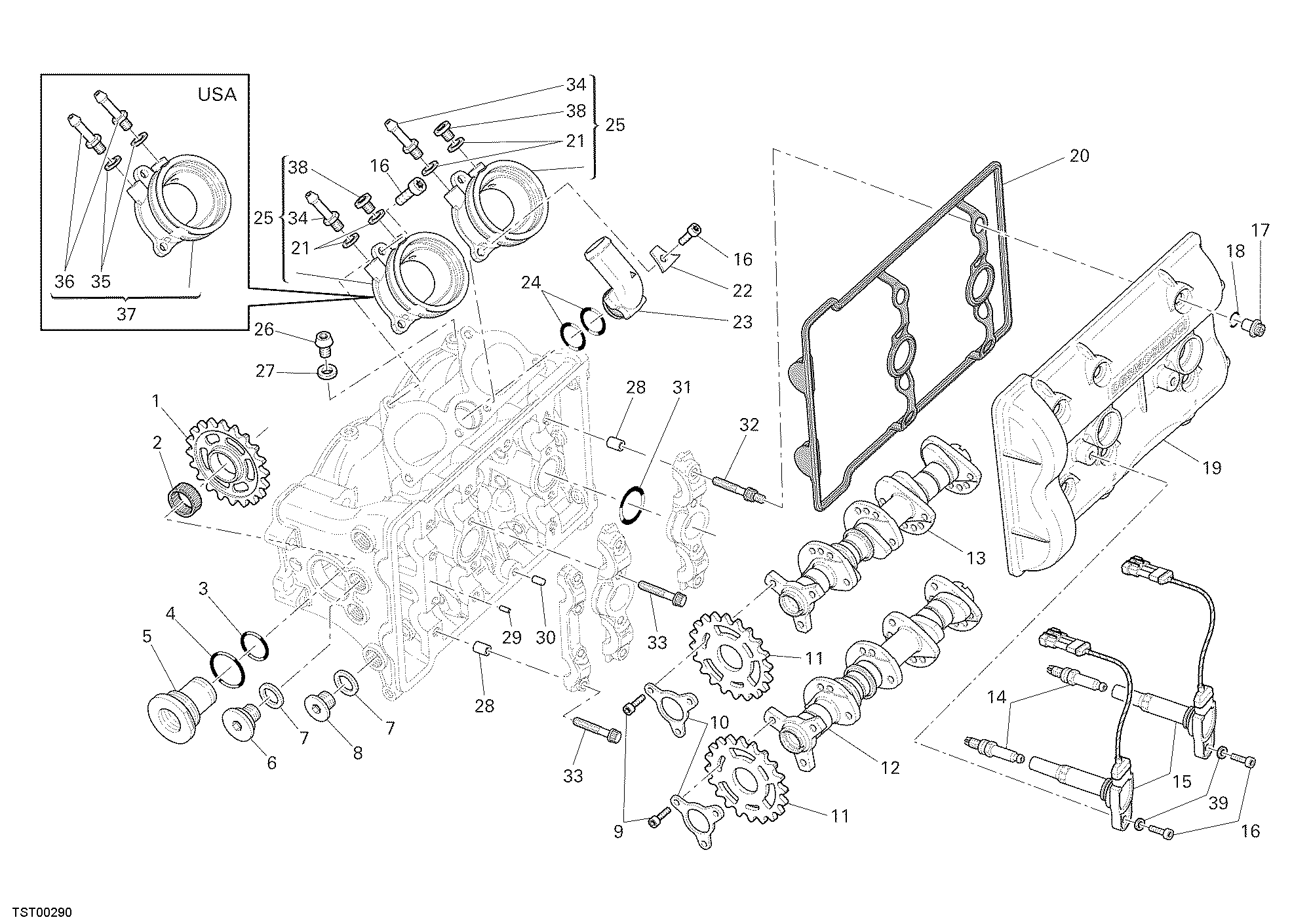

Arbre distribution culasse horizontal

39 pièces — touchez une pièce sur le plan ou dans la liste

en stock sous 3-5 j délai à confirmer indisponible
Arbre distribution culasse horizontal
Pincez pour zoomer · touchez une pièce

—

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan
RepèreRéférenceDésignationQté
117111021AEngrenage D301
270140151ARoulement à aiguilles 26X30X131
388650111AJoint torique1
488640631AJoint torique 31.42X2.621
582010071AAxe engrenage intermediaire D301
677913691ABouchon fileté M15X11
785211201AJoint aluminium4
877913541ABouchon fileté M15X13
977150650ZVis tcei M6X166
1085211801BRondelle, speciale2
1117110981AEngranage D252
1214821961DArbre à cames échappement horizontal1
1314821941DArbre à cames aspiration horizontal1
1467040381ABougie NGK Mar10A-J2
1538040161ABobine D'Allumage2
1677340061AVis Tc M6X188
1774810491AEcrou6
1888650511AJoint torique 12.39X3.536
1924712331ACouvercle culasse horizontal1
2078810881AJoint, couvercle culasse1
2185250251AGarniture aluminium 6X10X14
2282713421APlaquette1
2381412191ARaccord sortie eau1
2488640861AJoint torique 20,35X1.782
2514020371ARaccord D'Admission2
2677913601ABouchon filetée M10X1.251
2785250241ARondelle 10X14X11
2871111641ADouille6
2986150111AGoupille 2.5X81
3041840527AGoupille2
3188640881AJoint torique 26.64X2.622
3277913491AVis6
3377913871AVis M6X326
3481413001ARaccord tuyau2
3585250251AGarniture aluminium 6X10X14
3681413001ARaccord tuyau4
3714020372ARaccord D'Admission2
3877340031AVis Tc M6X122
3985250271ARondelle 6.2X12X12
