Pincez pour zoomer · touchez une pièce

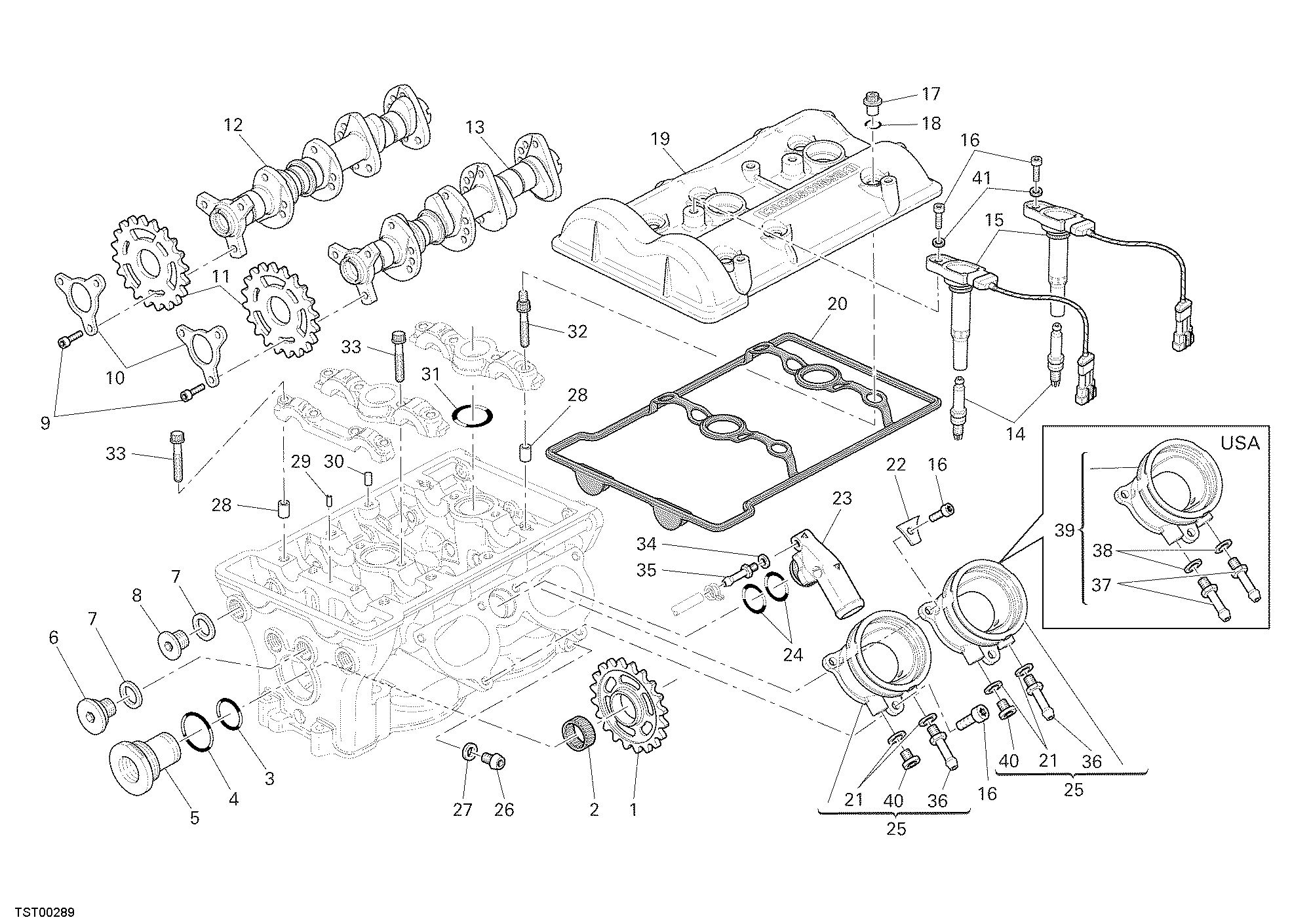

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 17111021A | Engrenage D30 | 1 |
| 2 | 70140151A | Roulement à aiguilles 26X30X13 | 1 |
| 3 | 88650111A | Joint torique | 1 |
| 4 | 88640631A | Joint torique 31.42X2.62 | 1 |
| 5 | 82010071A | Axe engrenage intermediaire D30 | 1 |
| 6 | 77913691A | Bouchon fileté M15X1 | 1 |
| 7 | 85211201A | Joint aluminium | 4 |
| 8 | 77913541A | Bouchon fileté M15X1 | 3 |
| 9 | 77150650Z | Vis tcei M6X16 | 6 |
| 10 | 85211801B | Rondelle, speciale | 2 |
| 11 | 17110981A | Engranage D25 | 2 |
| 12 | 14821971D | Arbre à cames échappement vertical | 1 |
| 13 | 14821951D | Arbre à cames aspiration vertical | 1 |
| 14 | 67040381A | Bougie NGK Mar10A-J | 2 |
| 15 | 38040161A | Bobine D'Allumage | 2 |
| 16 | 77340061A | Vis Tc M6X18 | 8 |
| 17 | 74810491A | Ecrou | 6 |
| 18 | 88650511A | Joint torique 12.39X3.53 | 6 |
| 19 | 24712641A | Couvercle culasse vertical | 1 |
| 20 | 78810891A | Joint, couvercle culasse | 1 |
| 21 | 85250251A | Garniture aluminium 6X10X1 | 4 |
| 22 | 82713421A | Plaquette | 1 |
| 23 | 81412111A | Raccord sortie eau | 1 |
| 24 | 88640861A | Joint torique 20,35X1.78 | 2 |
| 25 | 14020371A | Raccord D'Admission | 2 |
| 26 | 77913601A | Bouchon filetée M10X1.25 | 1 |
| 27 | 85250241A | Rondelle 10X14X1 | 1 |
| 28 | 71111641A | Douille | 6 |
| 29 | 86150111A | Goupille 2.5X8 | 1 |
| 30 | 41840527A | Goupille | 2 |
| 31 | 88640881A | Joint torique 26.64X2.62 | 2 |
| 32 | 77913491A | Vis | 6 |
| 33 | 77913871A | Vis M6X32 | 6 |
| 34 | 85250231A | Joint | 1 |
| 35 | 81411881A | Raccord tuyau | 1 |
| 36 | 81413001A | Raccord tuyau | 2 |
| 37 | 81413001A | Raccord tuyau | 4 |
| 38 | 85250251A | Garniture aluminium 6X10X1 | 4 |
| 39 | 14020372A | Raccord D'Admission | 2 |
| 40 | 77340031A | Vis Tc M6X12 | 2 |
| 41 | 85250271A | Rondelle 6.2X12X1 | 2 |
