Pincez pour zoomer · touchez une pièce

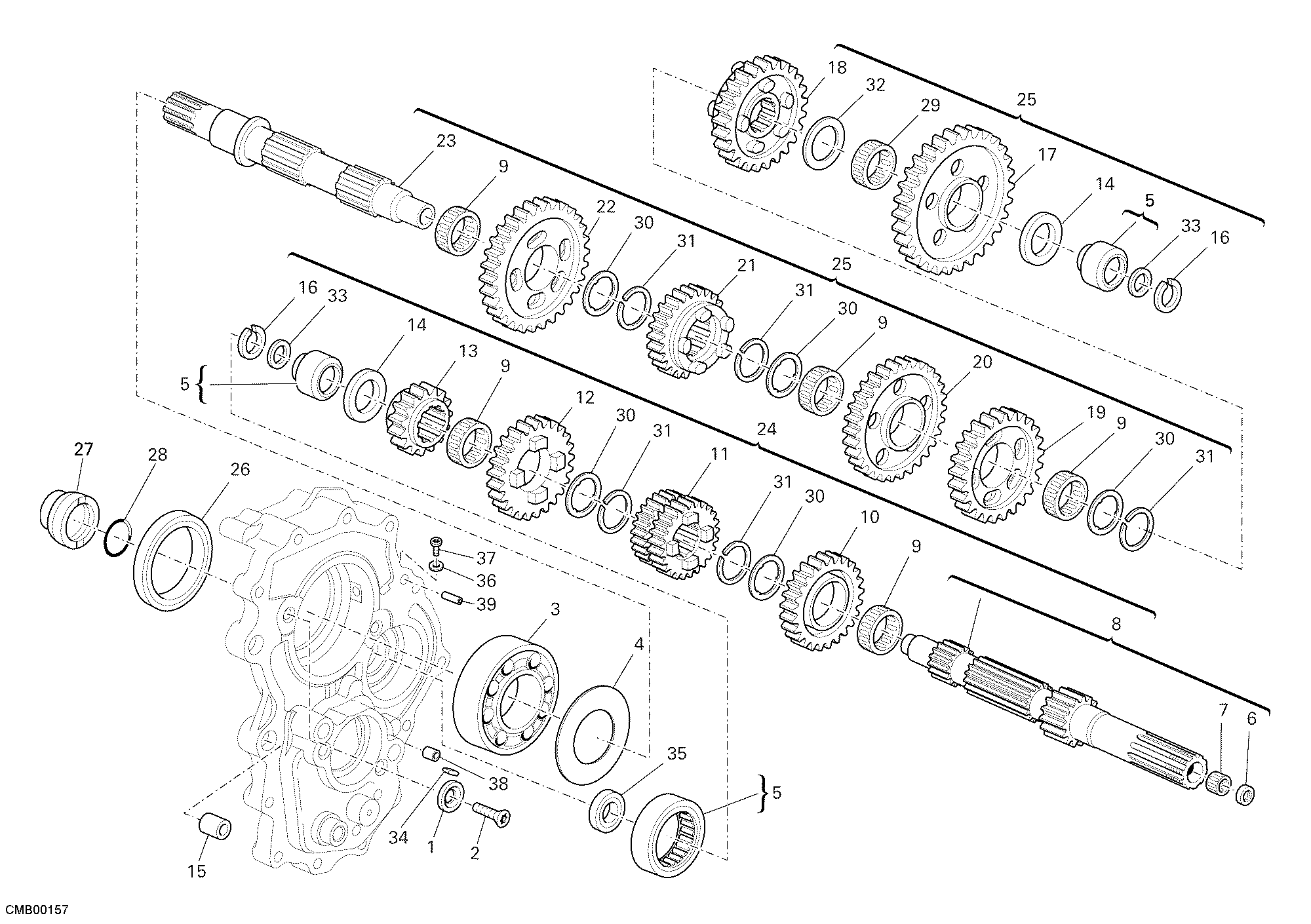

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85611031A | Rondelle blocage | 2 |
| 2 | 77740031A | Vis tsp M6X12 | 2 |
| 3 | 70240242C | Roulement 28X68X18 | 1 |
| 4 | 71312561B | Entretoise | 1 |
| 5 | 70250391A | Roulement à rouleaux | 2 |
| 6 | 93040022A | Bague étanchéité | 1 |
| 7 | 70250441A | Roulement à aiguilles | 1 |
| 8 | 15020911B | Arbre primaire D15 | 1 |
| 9 | 70240271A | Roulement à rouleaux 26X30X15.6 | 5 |
| 10 | 17211751B | Engrenage menant 5Me vitesse D23 | 1 |
| 11 | 17211741B | Engrenage menant 3/4Me vitesse D20/22 | 1 |
| 12 | 17211761A | Engrenage menant 6Me vitesse D24 | 1 |
| 13 | 17211731A | Engrenage menant 2Me vissse D17 | 1 |
| 14 | 71312541A | Entretoise 36X20,5X3 | 2 |
| 15 | 71111931A | Douille 10X6.5X17 | 2 |
| 16 | 88440301A | Anneau arrêt | 2 |
| 17 | 17212101A | Engrenage entraine 1Ere vitesse D37 | 1 |
| 18 | 17212141A | Engrenage entraine 5Eme vissse D24 | 1 |
| 19 | 17212131A | Engrenage entraine 4Eme vitesse D26 | 1 |
| 20 | 17212121A | Engrenage entraine 3Eme vissse D28 | 1 |
| 21 | 17212151A | Engrenage entraine 6Eme vitesse D23 | 1 |
| 22 | 17212111A | Engrenage entraine 3Eme vissse D30 | 1 |
| 23 | 14910451B | Arbre secondaire | 1 |
| 24 | 15021271A | Arbre primaire complet | 1 |
| 25 | 15020671B | Arbre secondaire complet | 1 |
| 26 | 93040431A | Bague D'Etancheite 40X55X7 | 1 |
| 27 | 71312551B | Entretoise pignon | 1 |
| 28 | 88650071A | Joint torique | 1 |
| 29 | 70240261A | Roulement à rouleaux | 1 |
| 30 | 85611021A | Rondelle, frein | 5 |
| 31 | 88440381A | Anneau arrêt | 5 |
| 32 | 85211821A | Rondelle | 1 |
| 33 | 85211871A | Rondelle 20,2X24X0,8 | 2 |
| 34 | 68050101A | Clavette 2X2X10 | 1 |
| 35 | 93040931A | Bague D'Etancheite 17X25X4 | 1 |
| 36 | 85250231A | Joint | 1 |
| 37 | 77340031A | Vis Tc M6X12 | 1 |
| 38 | 86050091A | Goupille | 1 |
| 39 | 71111281B | Douille | 1 |
