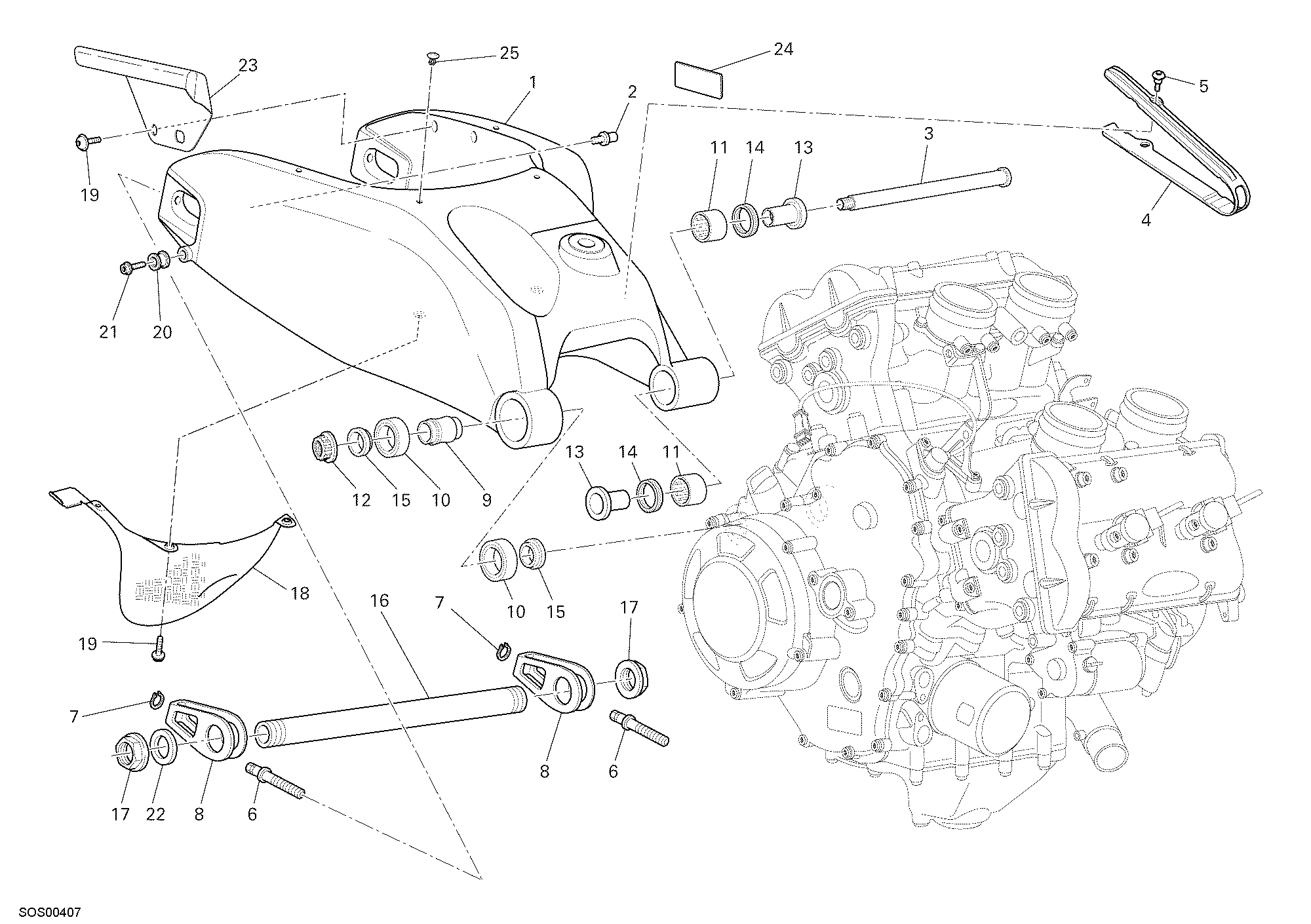

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 37010791A | Bras oscillant | 1 |
| 2 | 83210261A | Axe coulissant | 1 |
| 3 | 36911221A | Axe fourche ariere | 1 |
| 4 | 44710721B | Patin protecteur bras oscillant | 1 |
| 5 | 77914402A | Vis tbei M6X15 | 2 |
| 6 | 77915141A | Vis de réglage | 2 |
| 7 | 88450431A | Circlip | 2 |
| 8 | 37310591A | Patin de glissement | 2 |
| 9 | 71311871A | Entretoise interne | 1 |
| 10 | 70250451A | Roulement | 2 |
| 11 | 70140171A | Roulement à aiguilles | 2 |
| 12 | 74810681A | Ecrou | 1 |
| 13 | 71011311A | Entretoise | 2 |
| 14 | 93050121A | Bague étanchéité | 2 |
| 15 | 71313871A | Douille | 2 |
| 16 | 81910621A | Pivot roue arrière | 1 |
| 17 | 75010611A | Ecrou | 2 |
| 18 | 56510391A | Garde-Boue arrière | 1 |
| 19 | 77210881B | Vis tbei M5X12 | 5 |
| 20 | 71314051A | Douille | 2 |
| 21 | 77915681A | Vis | 2 |
| 22 | 71313881A | Entretoise | 2 |
| 23 | 56510421A | Carter de chaîne | 1 |
| 24 | 43313441A | Decalcomanie réglage chaîne | 1 |
| 24 | 43313441B | Decalcomanie réglage chaîne | 1 |
| 25 | 87240631A | Bouchon | 4 |
