Pincez pour zoomer · touchez une pièce

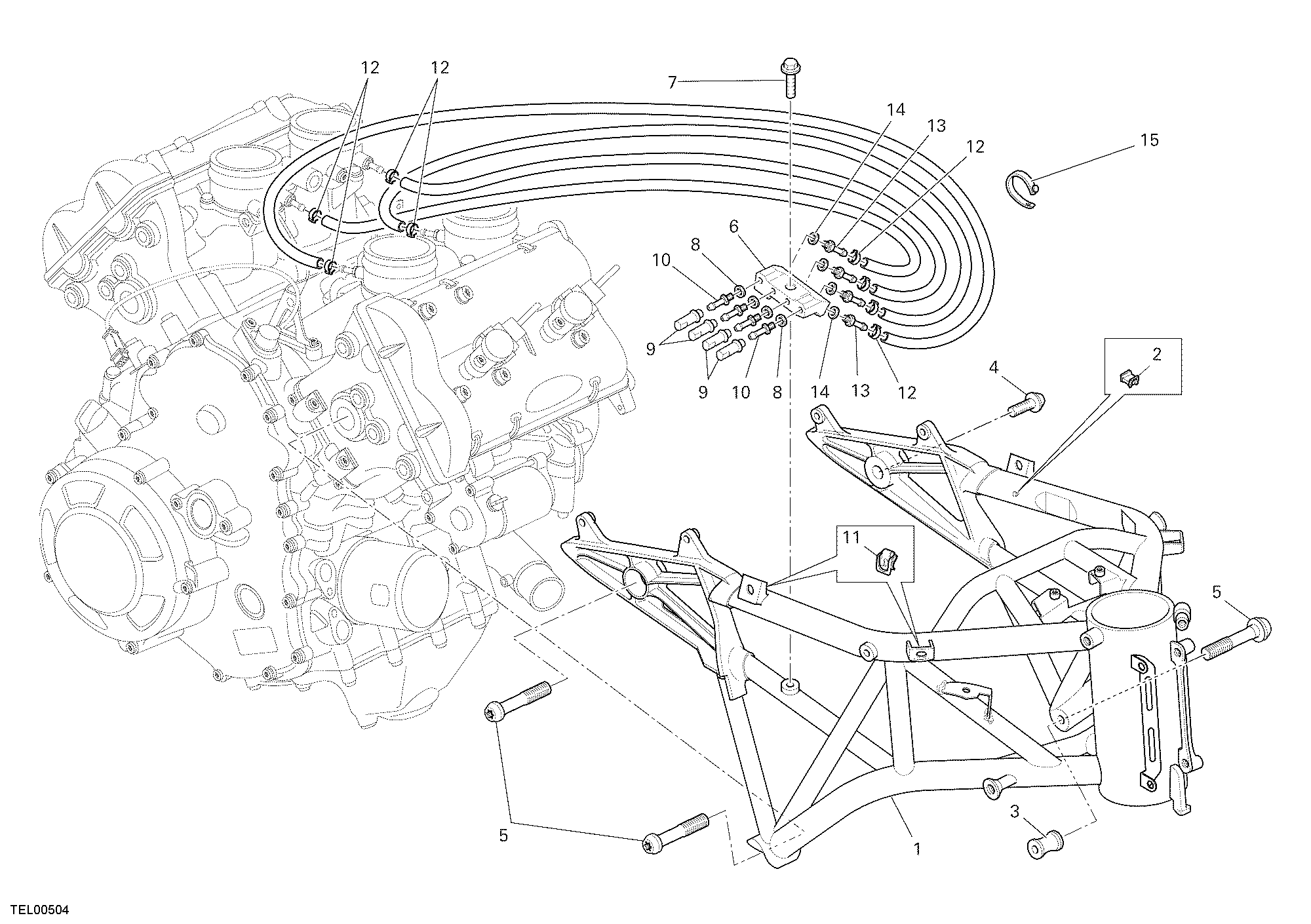

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47011932AA | Cadre | 1 |
| 2 | 85040671A | Collier tucker | 12 |
| 3 | 71313911A | Entretoise | 1 |
| 4 | 77913571A | Vis | 1 |
| 5 | 77913581A | Vis | 3 |
| 6 | 83014641A | Support raccord tuyau | 1 |
| 7 | 77250331A | Vis tef M6X25 | 1 |
| 8 | 85250231A | Joint | 4 |
| 9 | 87210291A | Bouchon | 4 |
| 10 | 000075360 | Raccord | 4 |
| 11 | 85040491A | Fixation rapide | 4 |
| 12 | 74140581A | Collier | 8 |
| 13 | 81413001A | Raccord tuyau | 4 |
| 14 | 85250251A | Garniture aluminium 6X10X1 | 4 |
| 15 | 800053724 | Collier 39Mm | 3 |
