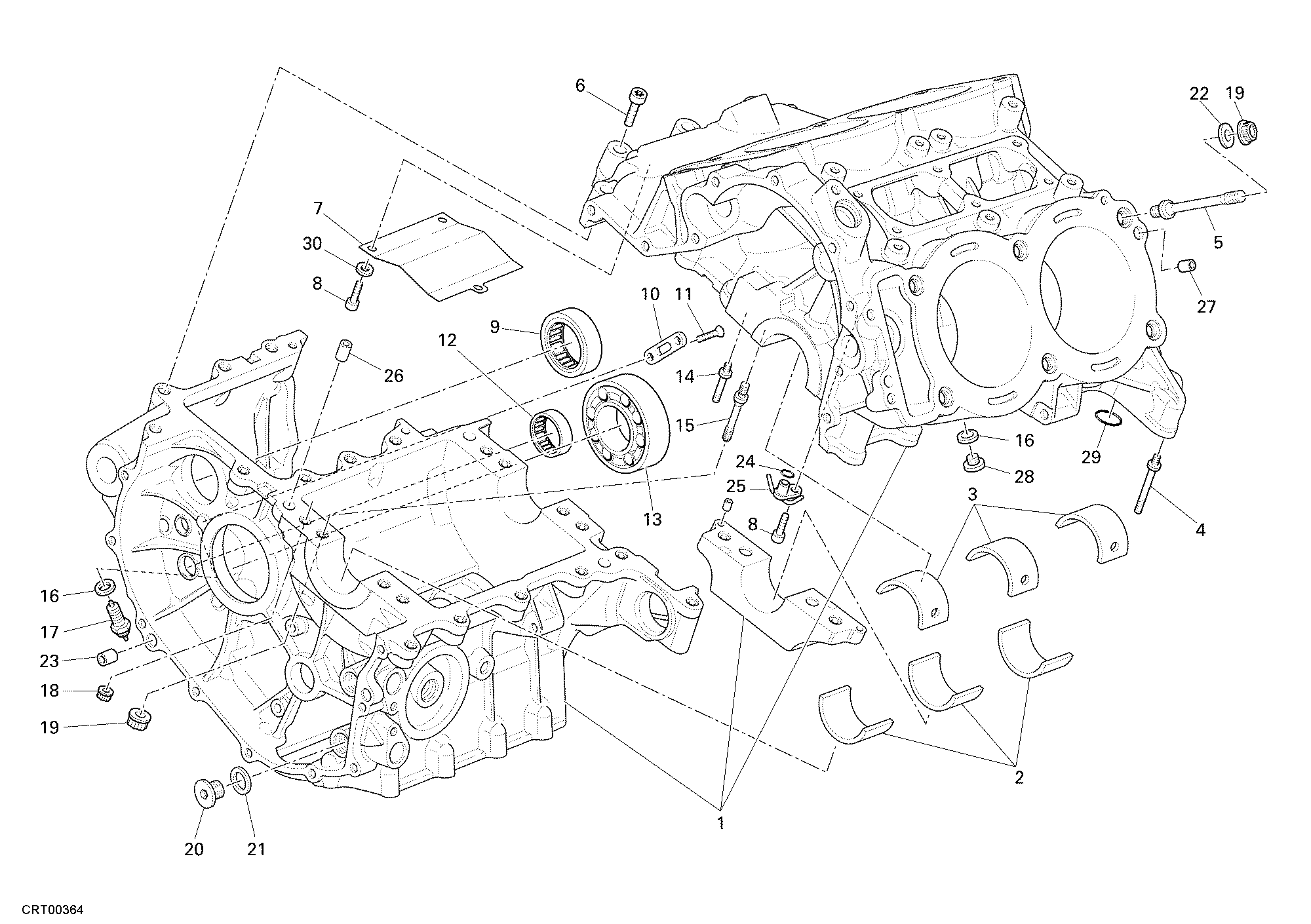

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22520871C | Carter moteur | 1 |
| 2 | 11210481AE | Coussinet de vilebrequin inférieur marro | 3 |
| 2 | 11210481AF | Coussinet vilebrequin inférieur noir | 3 |
| 2 | 11210481AG | Coussinet vilebrequin inférieur Rouge/No | 3 |
| 2 | 11210481AH | Coussinet vilebrequin inférieur Bleu/Noi | 3 |
| 3 | 11210471AE | Coussinet de vilebrequin supérieur marro | 3 |
| 3 | 11210471AF | Coussinet vilebrequin supérieur noir | 3 |
| 3 | 11210471AG | Coussinet vilebrequin supérieur Rouge/No | 3 |
| 3 | 11210471AH | Coussinet vilebrequin supérieur Bleu/Noi | 3 |
| 4 | 76610431A | Goujon M8X1.25 | 1 |
| 5 | 76610441A | Goujon | 12 |
| 6 | 77340301A | Vis Tc M6X12 | 4 |
| 7 | 83014491B | Plaque | 1 |
| 8 | 77340031A | Vis Tc M6X12 | 5 |
| 9 | 70240721A | Roulement à rouleaux | 1 |
| 10 | 82713101B | Plaquette | 1 |
| 11 | 77340051A | Vis Tc M6X16 | 2 |
| 12 | 70250401A | Roulement à aiguilles | 1 |
| 13 | 70240541A | Roulement | 1 |
| 14 | 76610401A | Goujon M8X1.25 | 15 |
| 15 | 76610621A | Goujon M10X1 | 6 |
| 16 | 85250241A | Rondelle 10X14X1 | 2 |
| 17 | 53910211B | Interrupteur témoin point mort | 1 |
| 18 | 74810471A | Écrou M7X1 | 16 |
| 19 | 74810461A | Écrou à embase M10X1 | 18 |
| 20 | 77913541A | Bouchon fileté M15X1 | 4 |
| 21 | 85211201A | Joint aluminium | 4 |
| 22 | 85610642A | Rondelle, speciale 10,5X21X2 | 12 |
| 23 | 71111931A | Douille 10X6.5X17 | 5 |
| 24 | 88640931A | Joint torique 8.76X1.78 | 2 |
| 25 | 13210071C | Gicleur refridissement piston | 2 |
| 26 | 71110922A | Goujon de référence | 5 |
| 27 | 71111641A | Douille | 4 |
| 28 | 77913601A | Bouchon filetée M10X1.25 | 1 |
| 29 | 88641121A | Joint torique | 1 |
| 30 | 85250271A | Rondelle 6.2X12X1 | 3 |
