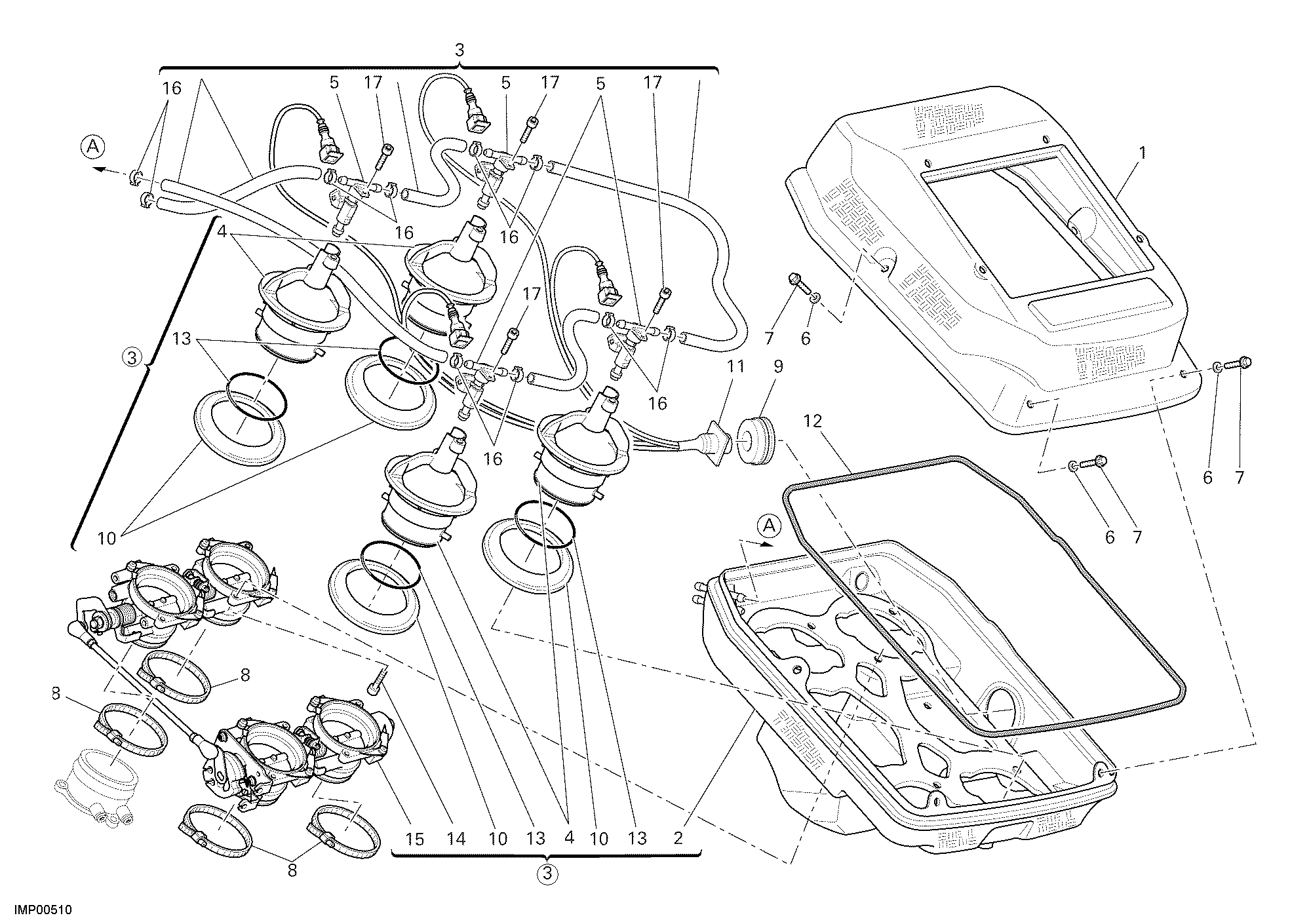

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24713181A | Couvercle airbox supérieur | 1 |
| 2 | 44211601A | Airbox | 1 |
| 3 | 28220592A | Corps à papillon complet | 1 |
| 4 | 13510251A | Tube venturi prise air | 4 |
| 5 | 28040161A | Injector | 4 |
| 6 | 85611361A | Rondelle | 5 |
| 7 | 77210621A | Vis tef M5X16 | 5 |
| 8 | 74140601A | Collier | 4 |
| 9 | 76410281A | Caoutchouc | 1 |
| 10 | 79110721A | Joint | 4 |
| 11 | 51013581A | Câblage corps à papillon | 1 |
| 12 | 79110731B | Joint | 1 |
| 13 | 88650101A | Joint torique | 4 |
| 14 | 77340451A | Vis Tc M5X14 | 8 |
| 15 | 28220591A | Corps papillon | 1 |
| 16 | 28740241B | Collier click 16.8mm | 10 |
| 17 | 77941401A | Vis M5X25 | 4 |
