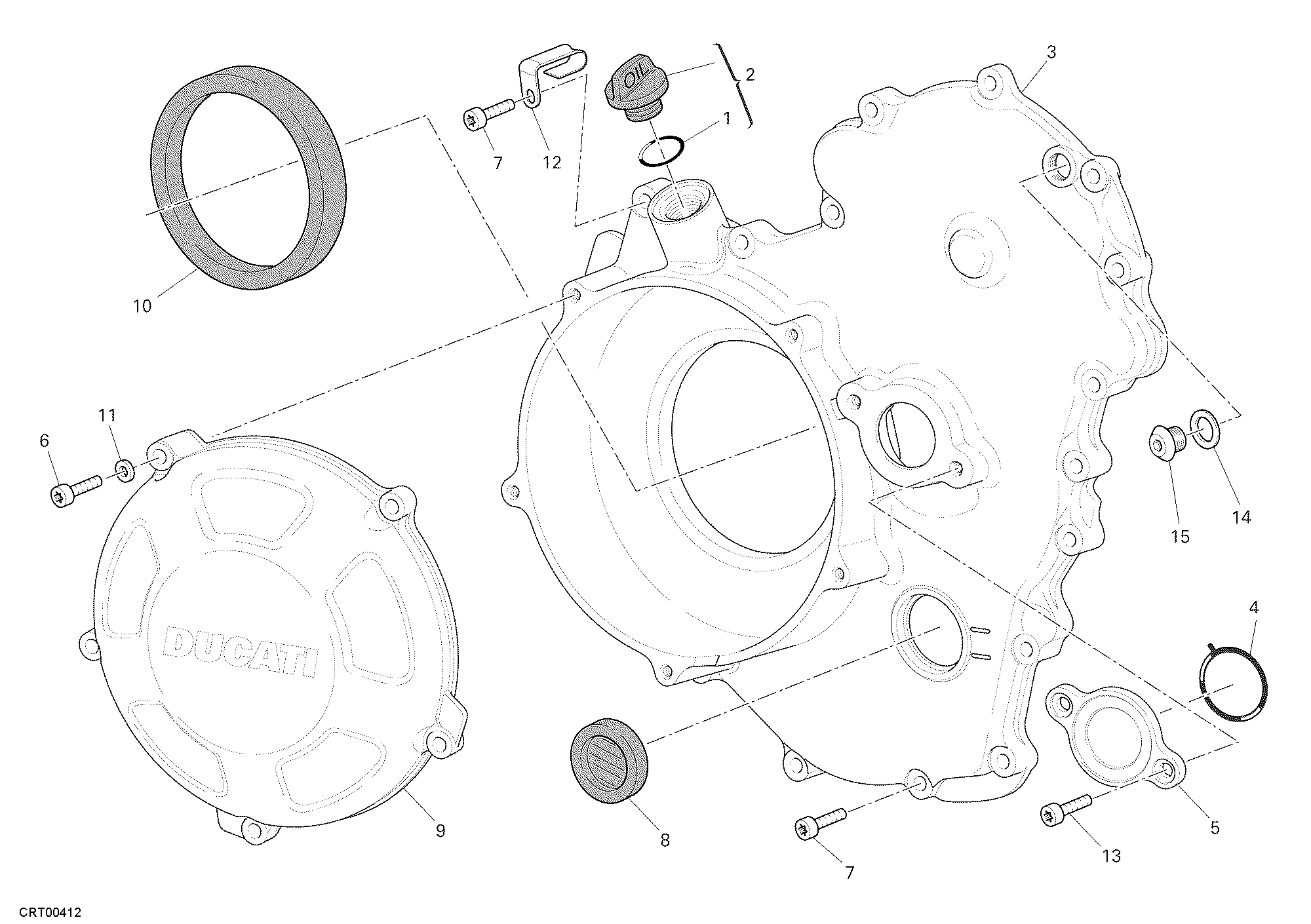

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 88640891A | Joint torique 18.64X3.53 | 1 |
| 2 | 89320121A | Bouchon complète | 1 |
| 3 | 24321161A | Couvercle distribution | 1 |
| 4 | 78810861A | Joint | 1 |
| 5 | 24712351A | Couvercle | 1 |
| 6 | 77340091A | Vis Tc M6X25 | 7 |
| 7 | 77340101A | Vis Tc M6X30 | 18 |
| 8 | 25440012A | Hubolt niveau huile | 1 |
| 9 | 24311231A | Couvercle protection embrayage | 1 |
| 10 | 93040341A | Bague D'Etancheite 75X95X12 | 1 |
| 11 | 85250271A | Rondelle 6.2X12X1 | 5 |
| 12 | 83014941A | Passe-Cable | 2 |
| 13 | 77340071A | Vis Tc M6X20 | 2 |
| 14 | 85250241A | Rondelle 10X14X1 | 1 |
| 15 | 77913601A | Bouchon filetée M10X1.25 | 1 |
