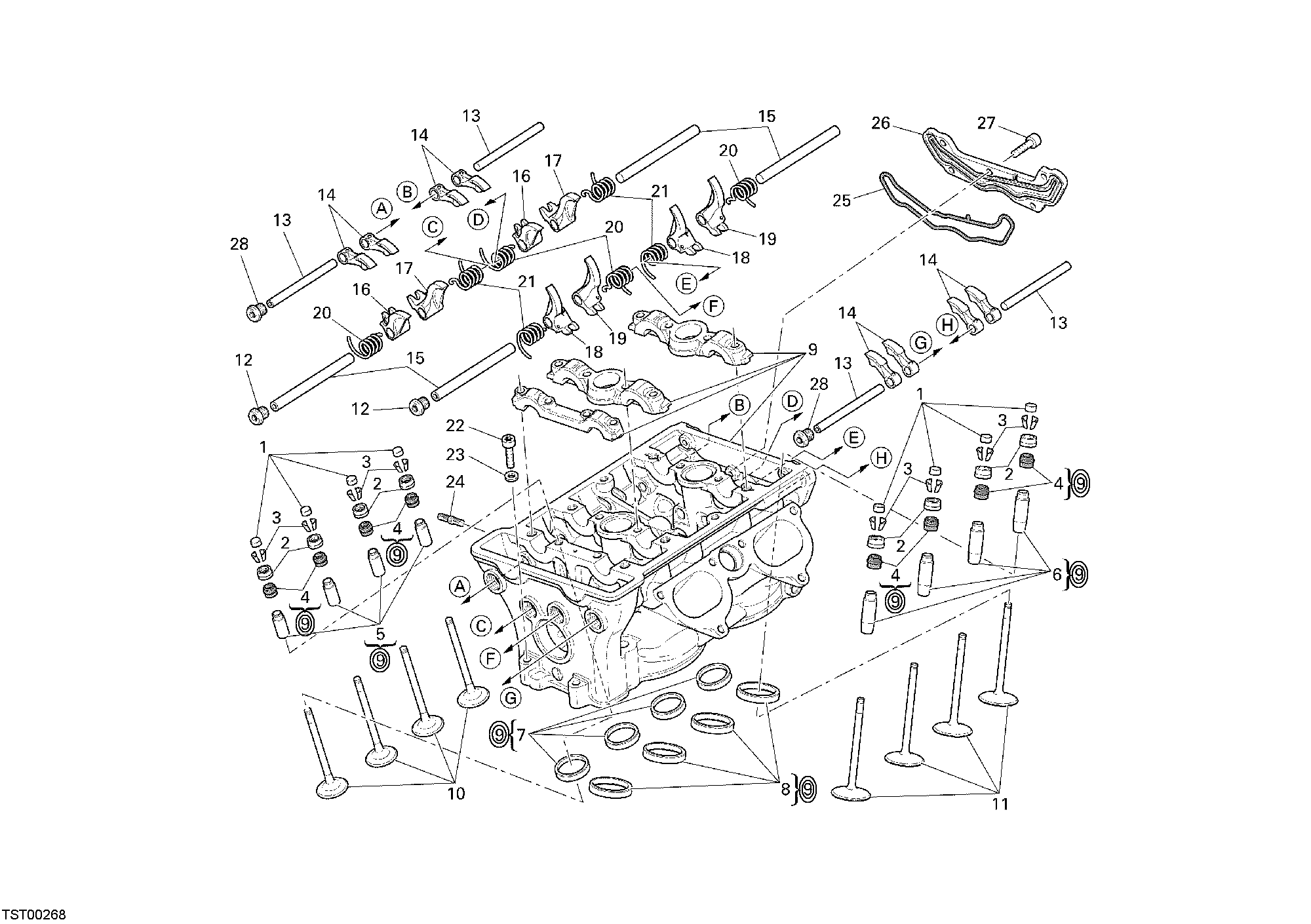

Culasse Verticale - Desmosedici Rr 2008

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84011871AA	Réglage culbeteur ouverture 1.80 mm	8
1	84011871AB	Réglage culbeteur ouverture 1.85 mm	8
1	84011871AC	Réglage culbeteur ouverture 1.90 mm	8
1	84011871AD	Réglage culbeteur ouverture 1.95 mm	8
1	84011871AE	Réglage culbeteur ouverture 2.00 mm	8
1	84011871AF	Réglage culbeteur ouverture 2.05 mm	8
1	84011871AG	Réglage culbeteur ouverture 2.10 mm	8
1	84011871AH	Réglage culbeteur ouverture 2.15 mm	8
1	84011871AI	Réglage culbeteur ouverture 2.20 mm	8
1	84011871AJ	Réglage culbeteur ouverture 2.25 mm	8
1	84011871AK	Réglage culbeteur ouverture 2.30 mm	8
1	84011871AL	Réglage culbeteur ouverture 2.35 mm	8
1	84011871AM	Réglage culbeteur ouverture 2.40 mm	8
1	84011871AN	Réglage culbeteur ouverture 2.45 mm	8
1	84011871AO	Réglage culbeteur ouverture 2.50 mm	8
1	84011871AP	Réglage culbeteur ouverture 2.55 mm	8
1	84011871AQ	Réglage culbeteur ouverture 2.60 mm	8
1	84011871AR	Réglage culbeteur ouverture 2.65 mm	8
1	84011871AS	Réglage culbeteur ouverture 2.70 mm	8
1	84011871AT	Réglage culbeteur ouverture 2.75 mm	8
1	84011871AU	Réglage culbeteur ouverture 2.80 mm	8
1	84011871AV	Réglage culbeteur ouverture 2.85 mm	8
1	84011871AW	Réglage culbeteur ouverture 2.90 mm	8
2	84011881AA	Réglage culbeteur fermature 3.55 mm	8
2	84011881AB	Réglage culbeteur fermature 3.60 mm	8
2	84011881AC	Réglage culbeteur fermature 3.65 mm	8
2	84011881AD	Réglage culbeteur fermature 3.70 mm	8
2	84011881AE	Réglage culbeteur fermature 3.75 mm	8
2	84011881AF	Réglage culbeteur fermature 3.80 mm	8
2	84011881AG	Réglage culbeteur fermature 3.85 mm	8
2	84011881AH	Réglage culbeteur fermature 3.90 mm	8
2	84011881AI	Réglage culbeteur fermature 3.95 mm	8
2	84011881AJ	Réglage culbeteur fermature 4.00 mm	8
2	84011881AK	Réglage culbeteur fermature 4.05 mm	8
2	84011881AL	Réglage culbeteur fermature 4.10 mm	8
2	84011881AM	Réglage culbeteur fermature 4.15 mm	8
2	84011881AN	Réglage culbeteur fermature 4.20 mm	8
2	84011881AO	Réglage culbeteur fermature 4.25 mm	8
2	84011881AP	Réglage culbeteur fermature 4.30 mm	8
2	84011881AQ	Réglage culbeteur fermature 4.35 mm	8
2	84011881AR	Réglage culbeteur fermature 4.40 mm	8
2	84011881AS	Réglage culbeteur fermature 4.45 mm	8
2	84011881AT	Réglage culbeteur fermature 4.50 mm	8
2	84011881AU	Réglage culbeteur fermature 4.55 mm	8
2	84011881AV	Réglage culbeteur fermature 4.60 mm	8
2	84011881AW	Réglage culbeteur fermature 4.65 mm	8
3	84540061A	Jeu Demi-Cones	8
4	76440091A	Bague D'Etencheite Guide-Soupape	8
5	30310431A	Guide soupape échappement Std	4
5	30310431AB	Guide soupape échappement 1Ere	4
5	30310431AC	Guide soupape échappement 2Eme	4
5	30310431AD	Guide soupape échappement 3Eme	4
6	30310421A	Guide-Soupape aspiration Std	4
6	30310421AB	Guide-Soupape aspiration 1Ere	4
6	30310421AC	Guide-Soupape aspiration 2Eme	4
6	30310421AD	Guide-Soupape aspiration 3Eme	4
7	30410511B	Siège soupape D'Echappement	4
7	30410511BB	Siège soupape échappement +0,03	4
7	30410511BC	Siège soupape échappement +0,06	4
8	30410501B	Siège soupape admissiom	4
8	30410501BB	Siège soupape admission +0,03 mm	4
8	30410501BC	Siège soupape aspiration +0,06	4
9	30121752B	Culasse verticale complète	1
10	21110692A	Soupape dechappement	4
11	21010711A	Soupape admission	4
12	77913611A	Bouchon fileté	2
13	82112001A	Axe culbuteur ouverture	4
14	20810261A	Culbuteur ouverture	8
14	20810262B	Culbuteur ouverture	8
15	82112011A	Axe culbuteur fermature	4
16	20910341A	Culbuteur fermeture échappement gauche	2
16	20910342B	Culbuteur fermeture échappement gauche	2
17	20910331A	Culbuteur fermeture échappement droit	2
17	20910332B	Culbuteur fermeture échappement droit	2
18	20910311A	Culbuteur fermeture admission droit	2
18	20910312B	Culbuteur fermeture admission droit	2
19	20910321A	Culbuteur fermeture admission gauche	2
19	20910322B	Culbuteur fermeture admission gauche	2
20	79912031A	Ressort retour soupape gauche	4
21	79912021A	Ressort retour soupape droite	4
22	77340111A	Vis Tc M6X35	2
23	85250271A	Rondelle 6.2X12X1	2
24	76640191A	Goujon M6X16	6
25	78810851A	Joint	1
26	24712521B	Gicleur huile culasse verticale	1
27	77340061A	Vis Tc M6X18	5
28	77913601A	Bouchon filetée M10X1.25	2

—
