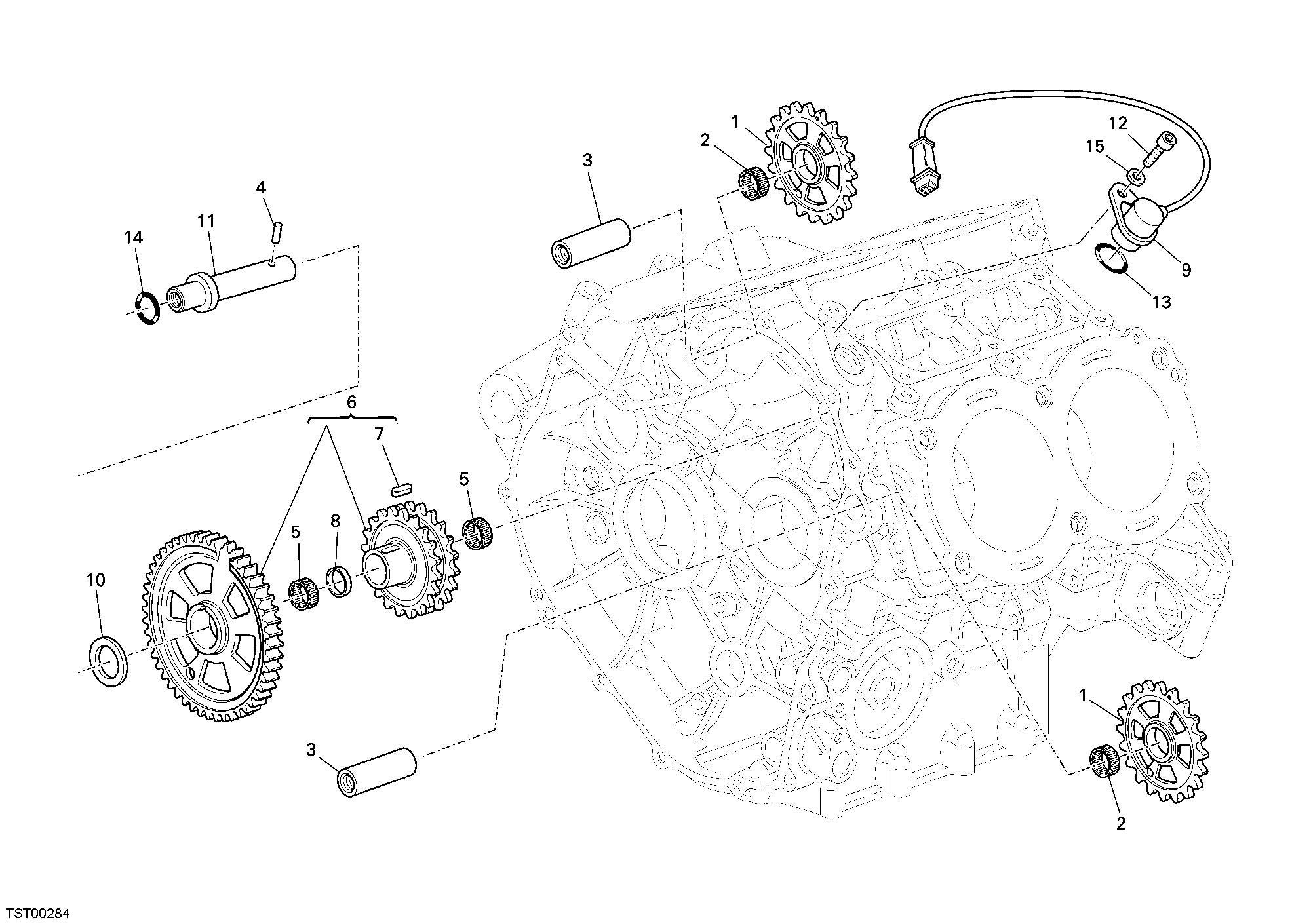

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 17110971A | Engrenage intermediaire D29 | 2 |
| 2 | 70140161A | Roulement à aiguilles 15X21X15 | 2 |
| 3 | 82010111A | Axe engrenage | 2 |
| 4 | 86050031A | Goupille 3X16 | 1 |
| 5 | 70140141A | Roulement à aiguilles 15X21X21 | 2 |
| 6 | 17111012A | Engranage triple | 1 |
| 7 | 68050121A | Clavette 6X4X14 | 1 |
| 8 | 71312511B | Entretoise interne | 1 |
| 9 | 55241321A | Capteur phase vilebrequin | 1 |
| 10 | 85212231A | Rondelle15.2X32X1 | 1 |
| 11 | 82010101B | Axe engranage triple | 1 |
| 12 | 77340051A | Vis Tc M6X16 | 1 |
| 13 | 88640331A | Joint torique 17,96X2,62 | 1 |
| 14 | 88640761A | Joint torique 15.47X3.53 | 1 |
| 15 | 85310031A | Rondelle elastique 6 mm | 1 |
