Pincez pour zoomer · touchez une pièce

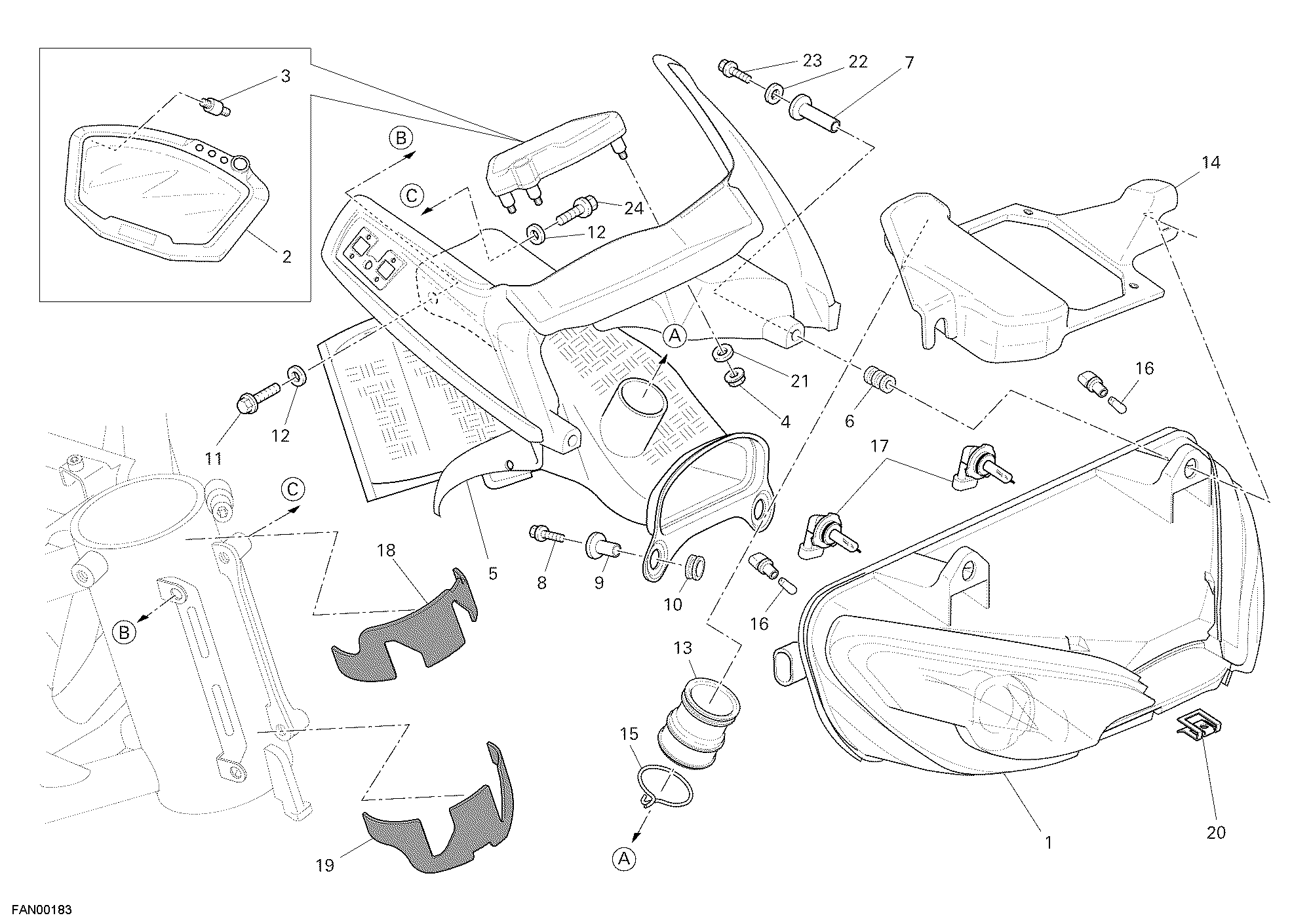

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 52010141A | Feu avant | 1 |
| 2 | 40610594A | Tableau de bord | 1 |
| 3 | 70010431A | Silentbloc | 3 |
| 4 | 74840381A | Écrou M5 | 3 |
| 5 | 48420651A | Canalisation aspiration | 1 |
| 6 | 76411071A | Caoutchouc | 2 |
| 7 | 71611031B | Entretoise | 2 |
| 8 | 77250331A | Vis tef M6X25 | 2 |
| 9 | 71610221B | Entretoise | 2 |
| 10 | 76410901A | Caoutchouc | 2 |
| 11 | 77210601A | Vis tef M6X16 | 2 |
| 12 | 85250271A | Rondelle 6.2X12X1 | 4 |
| 13 | 48410661A | Canalisation aspiration | 1 |
| 14 | 48410611A | Support supérieur | 1 |
| 15 | 74141851A | Collier 25-40 mm | 1 |
| 16 | 39040191A | Ampoule 12V 6W | 2 |
| 17 | 39040201A | Ampoule 12V 55W | 2 |
| 18 | 79110741A | Joint | 1 |
| 19 | 79110751A | Joint | 1 |
| 20 | 85040491A | Fixation rapide | 1 |
| 21 | 85250311A | Rondelle | 3 |
| 22 | 85250091A | Rondelle 6.4X18X1 | 2 |
| 23 | 77251058B | Vis tef M6X30 | 2 |
| 24 | 77210631A | Vis tef M6X20 | 2 |
