Pincez pour zoomer · touchez une pièce

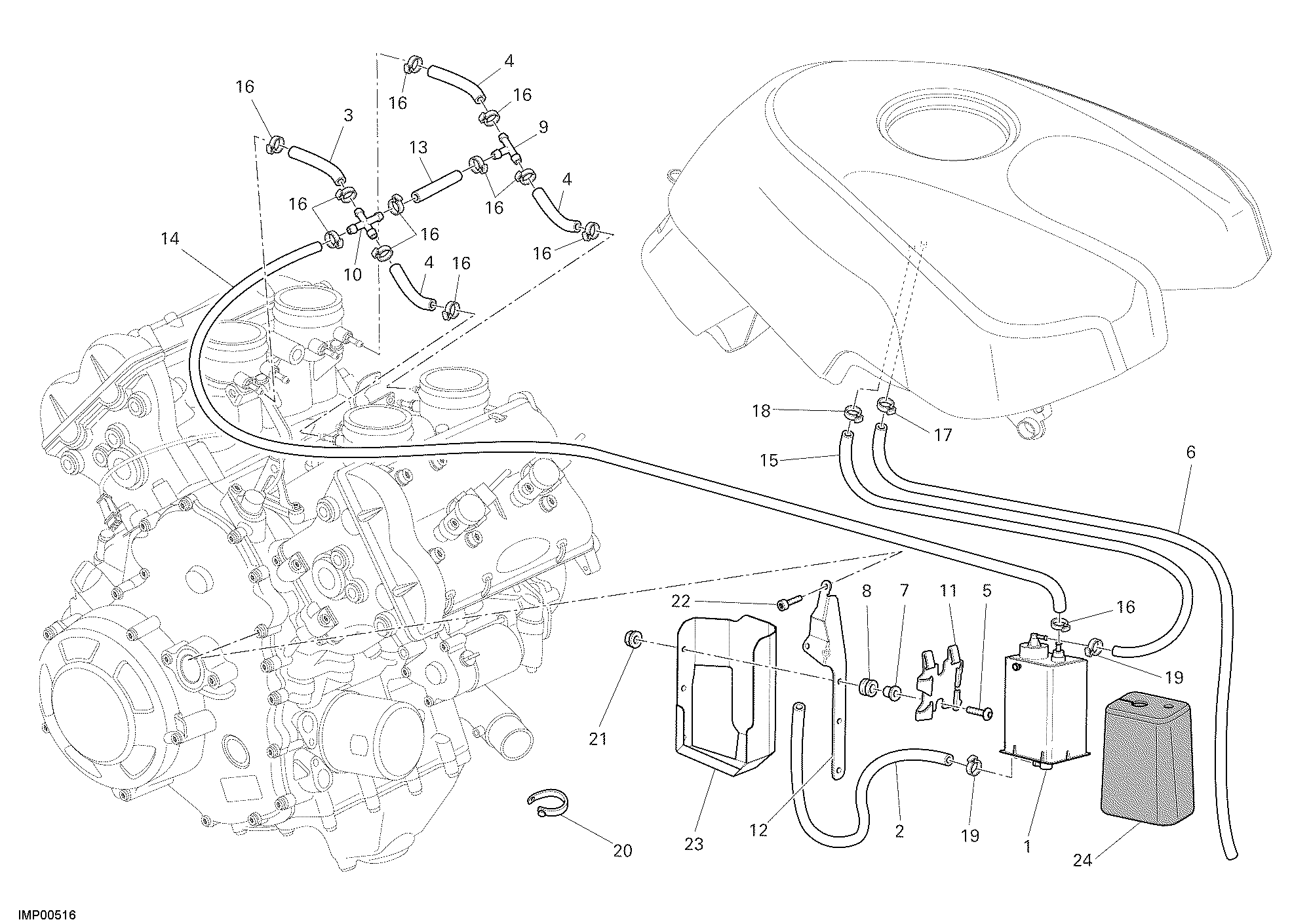

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 42610071B | Filtre canister | 1 |
| 2 | 59012451A | Tuyau | 1 |
| 3 | 59013211A | Tuyau 4X9X55 | 1 |
| 4 | 59013221A | Tuyau 4X9X75 | 3 |
| 5 | 77550131A | Vis | 2 |
| 6 | 59013271A | Tuyau 5.5X9.5X810 | 1 |
| 7 | 71610431B | Entretoise | 2 |
| 8 | 76410291A | Caoutchouc | 2 |
| 9 | 81411831A | Raccord à trois voies | 1 |
| 10 | 81440201A | Raccord | 1 |
| 11 | 82711571A | Plaquette | 1 |
| 12 | 83014731A | Bride fixation carbon canister | 1 |
| 13 | 59013251A | Tuyau 4X9X85 | 1 |
| 14 | 59013241A | Tuyau 4X9X390 | 1 |
| 15 | 59013261A | Tuyau 6X13X900 | 1 |
| 16 | 74140581A | Collier | 12 |
| 17 | 74140571A | Collier | 1 |
| 18 | 74140431A | Collier | 1 |
| 19 | 74140631A | Collier | 2 |
| 20 | 74110121A | Collier caoutchouc 62Mm | 1 |
| 21 | 74810361A | Ecrou | 2 |
| 22 | 77340111A | Vis Tc M6X35 | 1 |
| 23 | 46013321A | Isolateur thermique avant | 1 |
| 24 | 46013331A | Isolateur thermique arrière | 1 |
