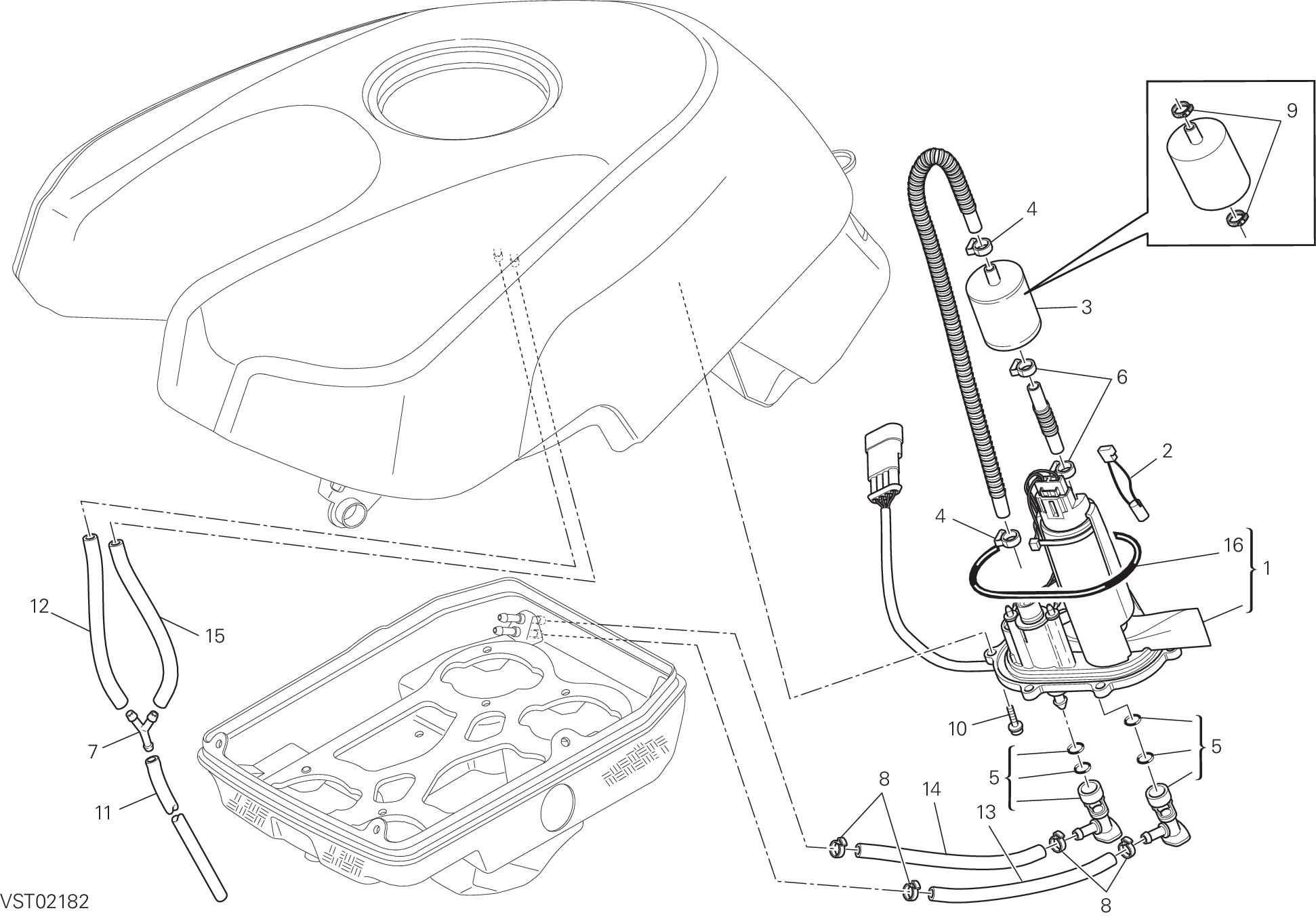

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 16023991A | Pompe à carburant | 1 |
| 2 | 55240482A | Thermistor | 1 |
| 3 | 42540041B | Filtre carburant | 1 |
| 4 | 74140921A | Collier | 2 |
| 5 | 81440101A | Raccord rapide | 2 |
| 6 | 74141581A | Collier 15.71 mm | 2 |
| 7 | 61610021A | Raccord en Y | 1 |
| 8 | 28740241B | Collier click 16.8mm | 4 |
| 9 | 69923451A | Jeu collier | 1 |
| 10 | 77110441A | Vis tceif M5X16 | 6 |
| 11 | 59012071A | Durite 5.5X9.5X540 | 1 |
| 12 | 59012741A | Tube D'Event | 1 |
| 13 | 59013151A | Tuyau carburant | 1 |
| 14 | 59013031A | Tuyau carburant | 1 |
| 15 | 59013341A | Tuyau 5.5X9.5X85 | 1 |
| 16 | 88650481A | Joint torique 88.27X5.34 | 1 |
