Pincez pour zoomer · touchez une pièce
15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

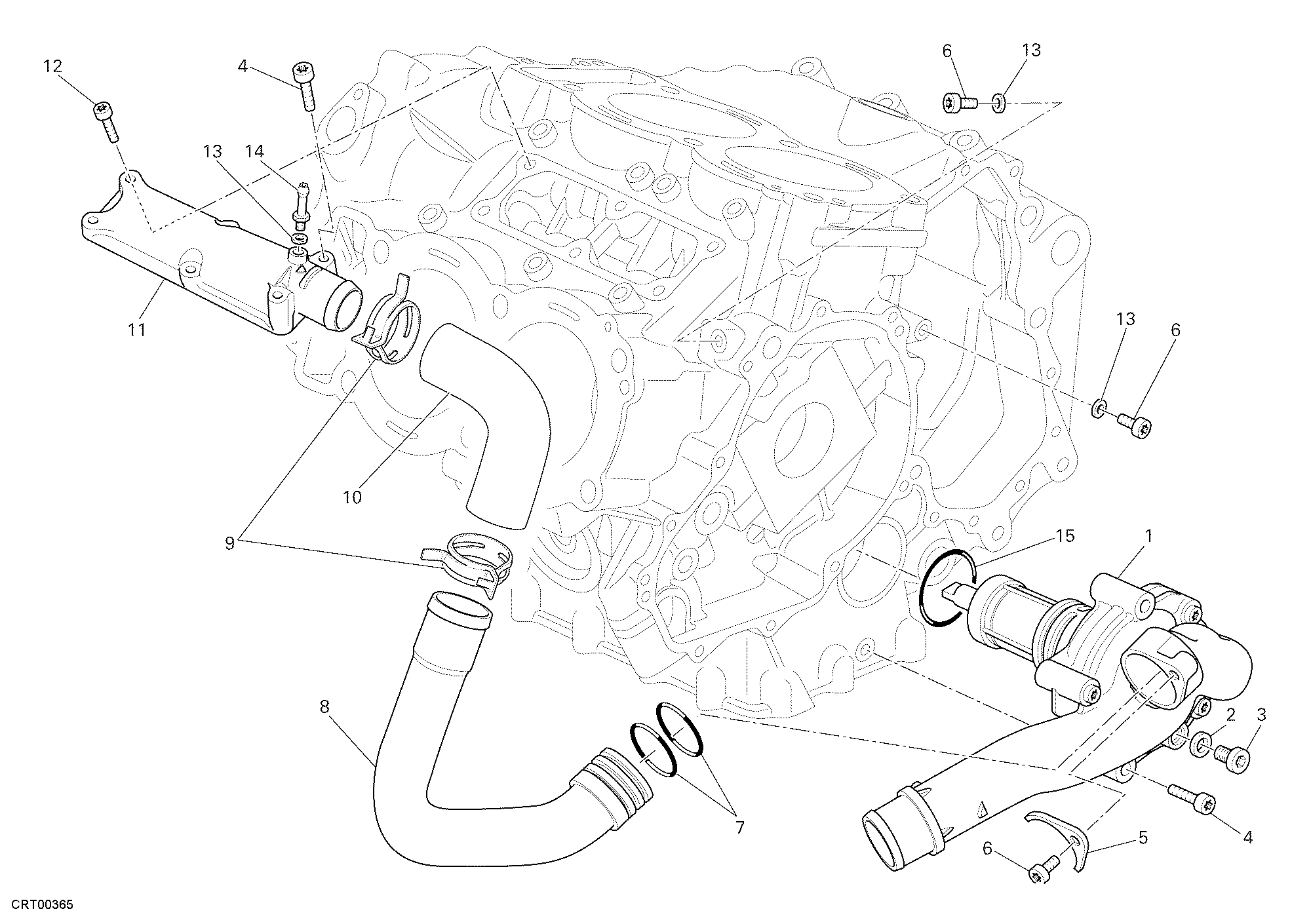

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24920251A | Pompe À eau | 1 |
| 2 | 85250241A | Rondelle 10X14X1 | 1 |
| 3 | 77913601A | Bouchon filetée M10X1.25 | 1 |
| 4 | 77340131A | Vis Tc M5X20 | 2 |
| 5 | 82713581A | Plaquette | 1 |
| 6 | 77340031A | Vis Tc M6X12 | 3 |
| 7 | 88641371A | Joint torique 29.82X2.62 | 2 |
| 8 | 87511211A | Tuyau de refoulement eau | 1 |
| 9 | 74141281A | Collier 38-12 mm | 2 |
| 10 | 87710971A | Manchon caoutchouc | 1 |
| 11 | 24712731A | Couvercle | 1 |
| 12 | 77340091A | Vis Tc M6X25 | 4 |
| 13 | 85250231A | Joint | 3 |
| 14 | 81411881A | Raccord tuyau | 1 |
| 15 | 88640871A | Joint torique 40,94X2.62 | 1 |
