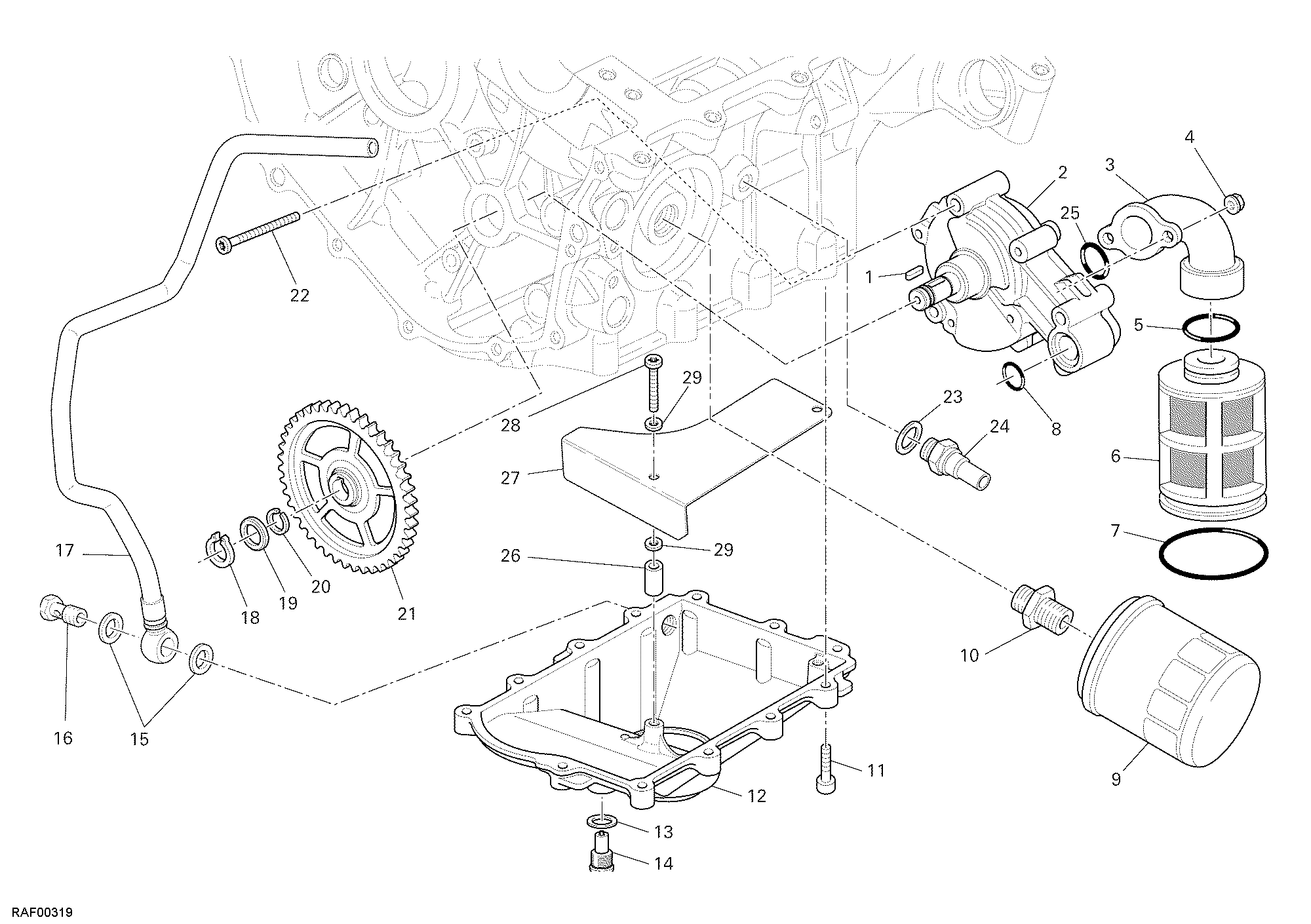

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 68050091A | Clavette 4X4X12 | 1 |
| 2 | 24920261A | Pompe à huile complète | 1 |
| 3 | 87711191A | Canalisation aspiration | 1 |
| 4 | 74940311A | Écrou M6 | 2 |
| 5 | 88641311A | Joint torique 21.89X2.62 | 1 |
| 6 | 89410211A | Crepine huile | 1 |
| 7 | 88640511A | Joint torique 45.69X2.62 | 1 |
| 8 | 88641121A | Joint torique | 1 |
| 9 | 44440034A | Filtre à huile | 1 |
| 10 | 81510281A | Vis, raccord filtre huile | 1 |
| 11 | 77340091A | Vis Tc M6X25 | 12 |
| 12 | 25220051A | Carter huile | 1 |
| 13 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 14 | 89320062A | Bouchon vidange huile | 1 |
| 15 | 78710111A | Joint aluminium 14X22X2 | 1 |
| 16 | 81413021A | Vis special | 1 |
| 17 | 54910831A | Tuyau | 1 |
| 18 | 88450361A | Circlip | 1 |
| 19 | 71010011A | Entretoise | 1 |
| 20 | 88440421A | Anneau arrêt | 1 |
| 21 | 17410361A | Engrenage commande pompe D43 | 1 |
| 22 | 77340141A | Vis Tc M6X12 | 3 |
| 23 | 85211951A | Joint 10,5X17X2 | 1 |
| 24 | 53940302A | Bulbe de pression D'Huile | 1 |
| 25 | 88650281A | Joint torique 23.47X2.62 | 1 |
| 26 | 71314041B | Entretoise 6X11X16.5 | 2 |
| 27 | 82714701B | Tole | 1 |
| 28 | 77340101A | Vis Tc M6X30 | 2 |
| 29 | 85212471A | Rondelle 6.4X20X1.5 | 4 |
