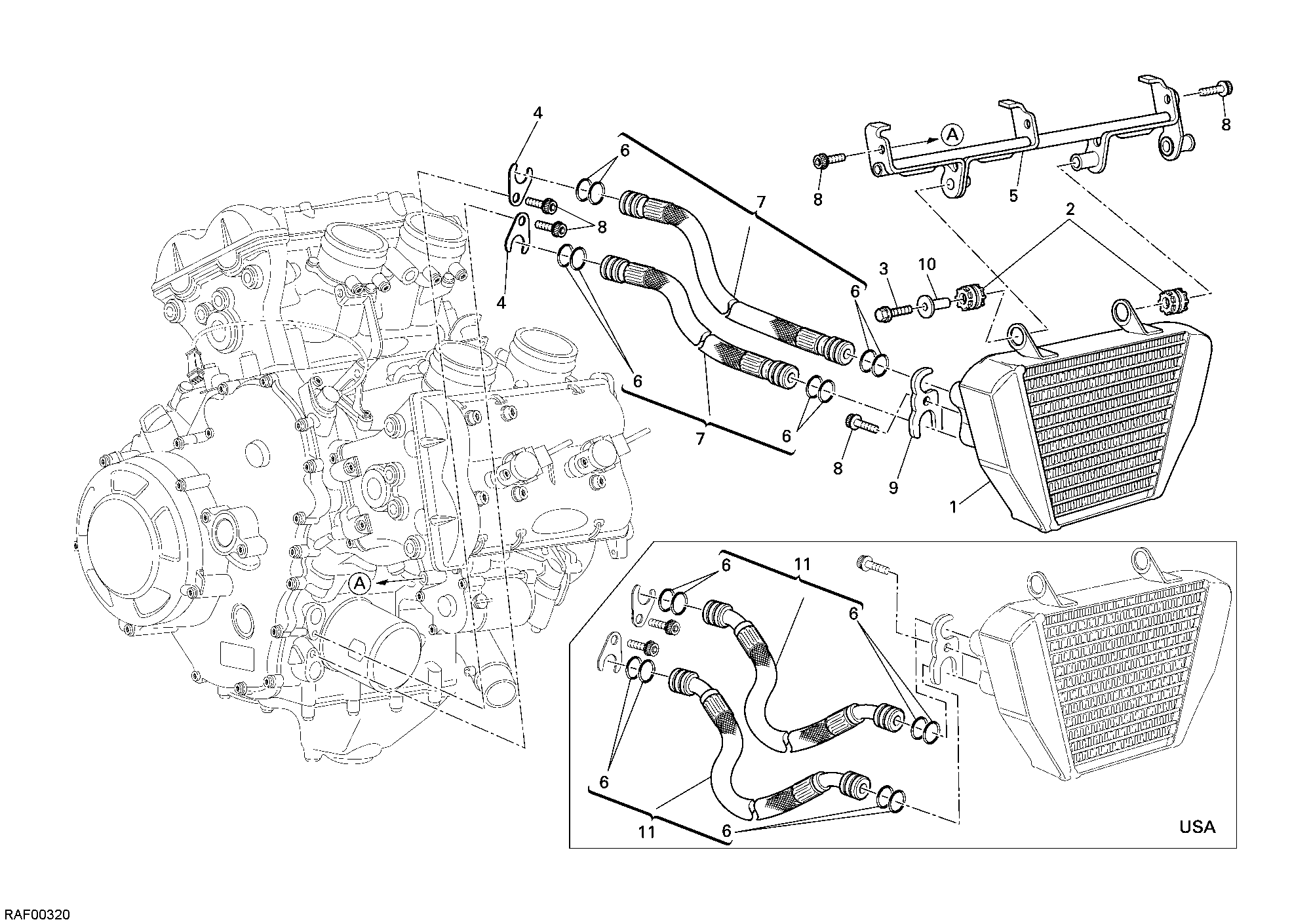

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840771A | Radiateur à huile | 1 |
| 2 | 76410241A | Joint en caoutchouc Anti-Vibration | 2 |
| 3 | 77250331A | Vis tef M6X25 | 1 |
| 4 | 82714581A | Plaquette | 2 |
| 5 | 83024441A | Support radiateur huile | 1 |
| 6 | 88641061A | Joint torique 12.42X1.78 | 8 |
| 7 | 54910801A | Tuyau huile | 2 |
| 8 | 77156658B | Vis tceif M6X16 | 5 |
| 9 | 82714201A | Plaquette | 1 |
| 10 | 71610031A | Entretoise | 1 |
| 11 | 54910851A | Tuyau huile | 2 |
