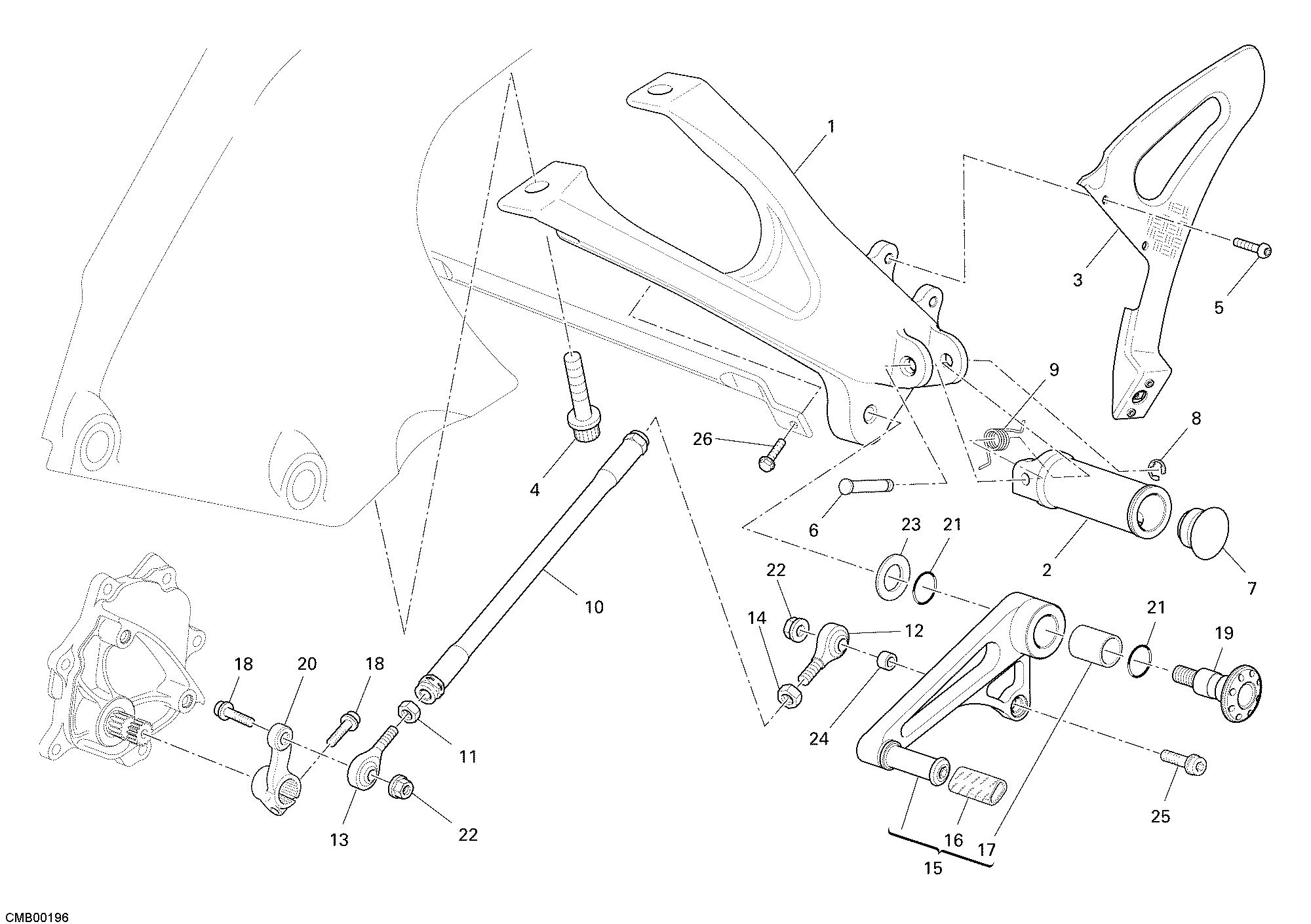

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82411422A | Support Repose-Pieds gauche | 1 |
| 2 | 46410521A | Repose-Pieds | 1 |
| 3 | 24713141B | Protection pied gauche | 1 |
| 4 | 77157248C | Vis tceif M8X22 | 2 |
| 5 | 77510311B | Vis tbei M5X10 | 2 |
| 6 | 82110511AB | Pivot Repose-Pieds | 1 |
| 7 | 87210551A | Bouchon | 1 |
| 8 | 88450031A | Circlip benzing din 6799 | 2 |
| 9 | 79911661A | Ressort Repose-Pieds | 1 |
| 10 | 11710941A | Tige commande sélecteur | 1 |
| 11 | 74750101A | Écrou M6 | 1 |
| 12 | 84850011A | Joint à rotule gauche | 1 |
| 13 | 84850021A | Joint à rotule droit | 1 |
| 14 | 74750011AB | Écrou filetée gauche M6 | 1 |
| 15 | 45620481A | Pédale changement vitesse | 1 |
| 16 | 76410112A | Couvre-Pedale | 1 |
| 17 | 71210341A | Douille | 1 |
| 18 | 77156678B | Vis tceif M6X20 | 2 |
| 19 | 82112881A | Goujon levier | 1 |
| 20 | 45610062A | Bielle pedal vitesse | 1 |
| 21 | 88641161A | Joint torique | 2 |
| 22 | 74940041A | Écrou autobloquant M6 | 2 |
| 23 | 85210532A | Rondelle 8.2X20X1 | 1 |
| 24 | 71313651A | Entretoise 6,2X10X3 | 1 |
| 25 | 77156698B | Vis tceif M6X25 | 1 |
| 26 | 77210451A | Vis tef M5X10 | 1 |
