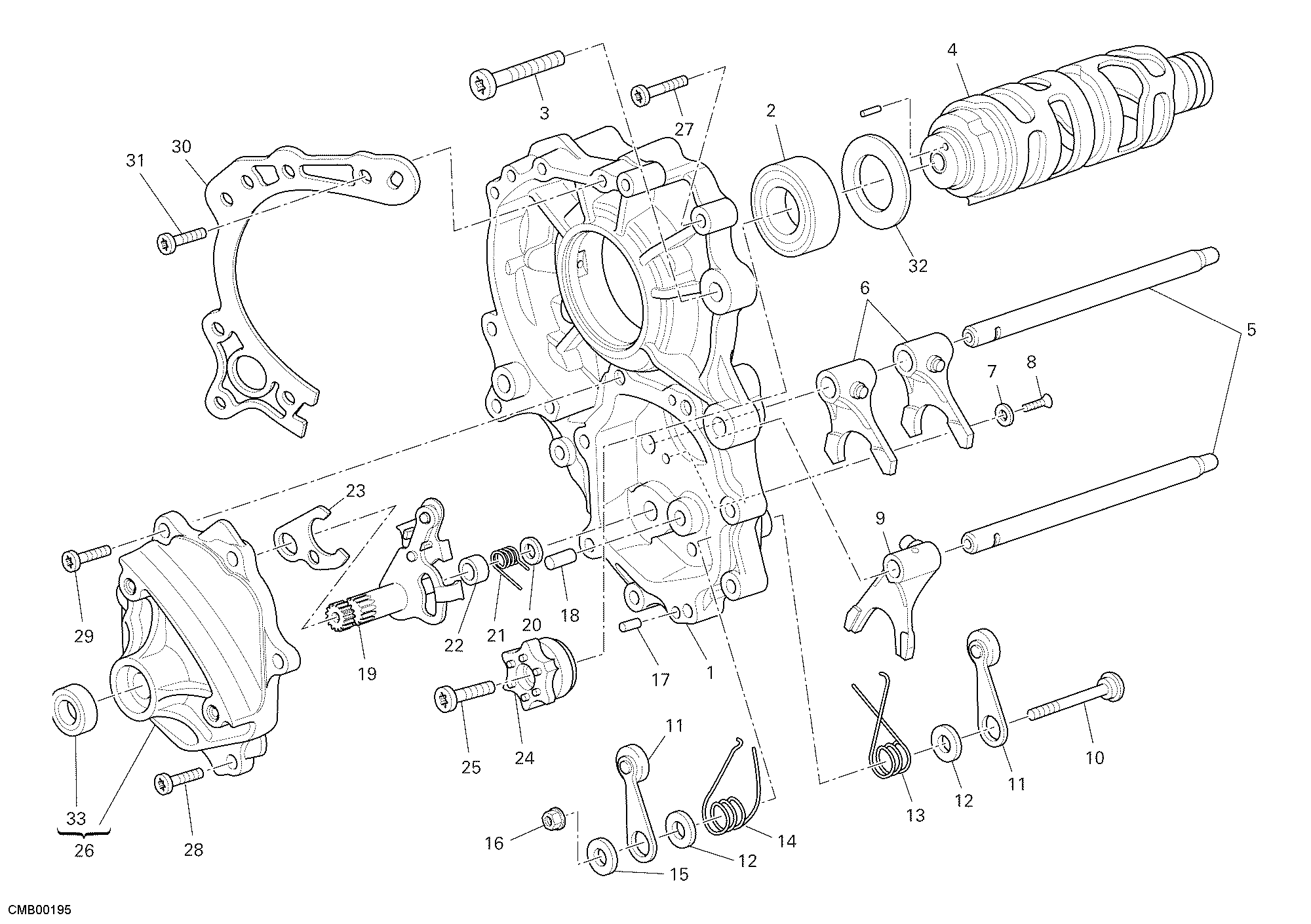

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24712221E | Couvercle transmission | 1 |
| 2 | 70250411A | Roulement 25X42X9 | 1 |
| 3 | 77340311A | Vis Tc M6X12 | 2 |
| 4 | 18220201E | Tambour desmodromique | 1 |
| 5 | 82111891A | Axe fourchette changement vitesse | 2 |
| 6 | 18010161B | Fourchette sélecteur 1E-4E 2E-3E | 2 |
| 7 | 85611031A | Rondelle blocage | 2 |
| 8 | 77740031A | Vis tsp M6X12 | 2 |
| 9 | 18010151B | Fourche engrenement 5Eme-6Eme | 1 |
| 10 | 77913431A | Vis special | 1 |
| 11 | 45520161A | Doigt verrulage | 2 |
| 12 | 85210532A | Rondelle 8.2X20X1 | 2 |
| 13 | 79911981A | Ressort | 1 |
| 14 | 79911991B | Ressort | 1 |
| 15 | 71313951A | Entretoise | 1 |
| 16 | 74940081A | Écrou M8 | 1 |
| 17 | 86010041A | Goujon de référence | 2 |
| 18 | 86050091A | Goupille | 1 |
| 19 | 18120021E | Arbre sélecteur | 1 |
| 20 | 71312531A | Entretoise 26X8.2X1 | 1 |
| 21 | 79912001A | Ressort rappel levier commande | 1 |
| 22 | 71312901A | Entretoise | 1 |
| 23 | 82610181A | Plaque D'Arret inertie tambour | 1 |
| 24 | 18220211A | Pignion desmodromique | 1 |
| 25 | 77340291A | Vis Tc M6X12 | 1 |
| 26 | 24722771A | Couvercle commande boîte de vitesses | 1 |
| 27 | 77340101A | Vis Tc M6X30 | 6 |
| 28 | 77340111A | Vis Tc M6X35 | 3 |
| 29 | 77340081A | Vis Tc M6X22 | 3 |
| 30 | 44710531C | Guide-Chaine supérieur | 1 |
| 31 | 77340161A | Vis Tc M6X12 | 3 |
| 32 | 71312411AB | Entretoise 25.2X31X0,3 | 1 |
| 33 | 937831524 | Bague D'Etancheite | 1 |
