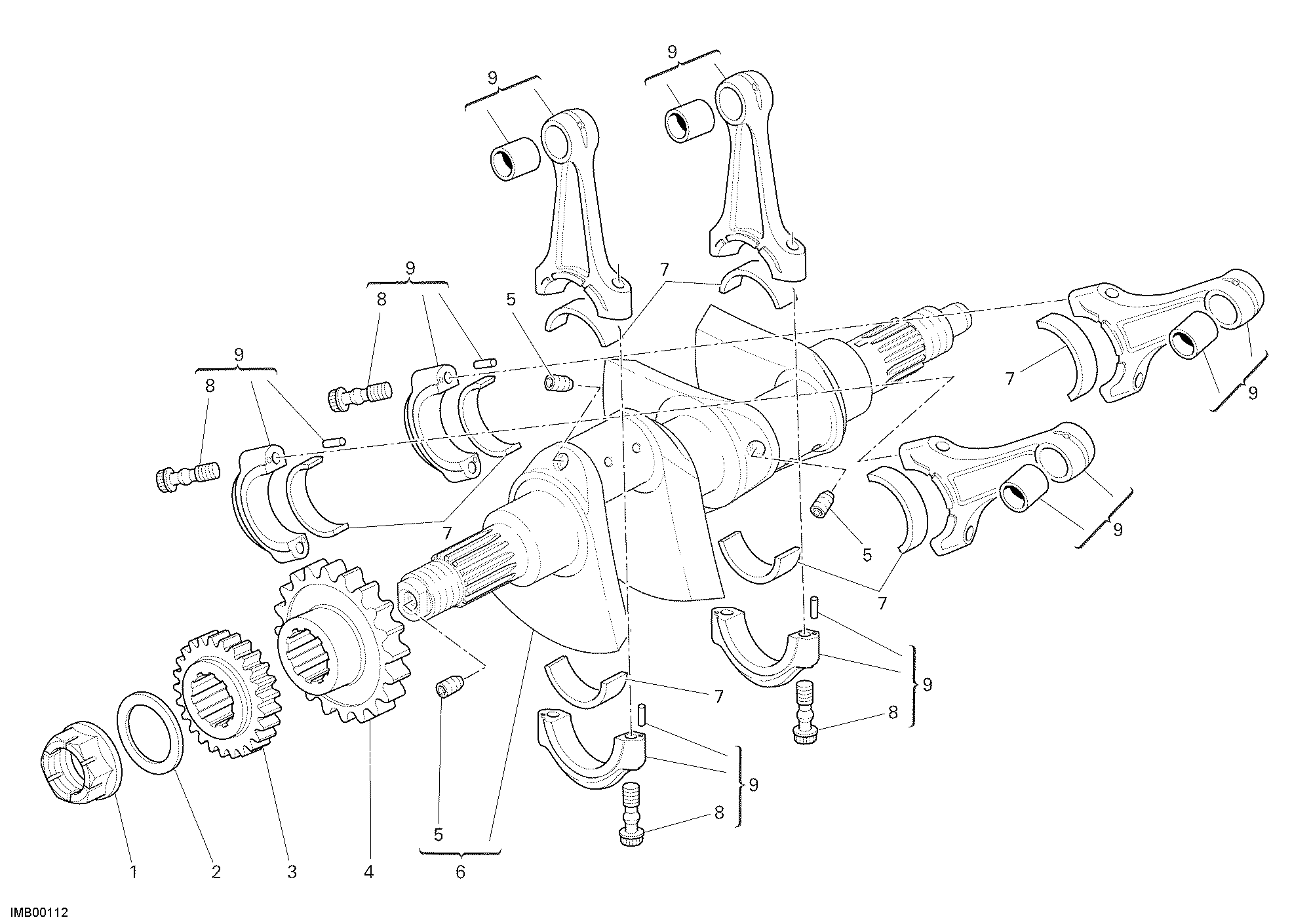

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 75010122A | Ecrou | 1 |
| 2 | 79910512A | Belleville | 1 |
| 3 | 17111001A | Engranage D24 | 1 |
| 4 | 17011051A | Pignon moteur | 1 |
| 5 | 77915471A | Vis sans tête filetée stei M8X8 | 5 |
| 6 | 14621511B | Vilebrequin | 1 |
| 7 | 11210401AD | Demi-Coussinet de bielle vert | 8 |
| 7 | 11210401AE | Demi-Coussinet de bielle marron | 8 |
| 7 | 11210401AF | Coussinet de bielle noir | 8 |
| 8 | 77913671B | Vis, chapeau bielle M8X1 | 8 |
| 9 | 15620431C | Bielle | 4 |
