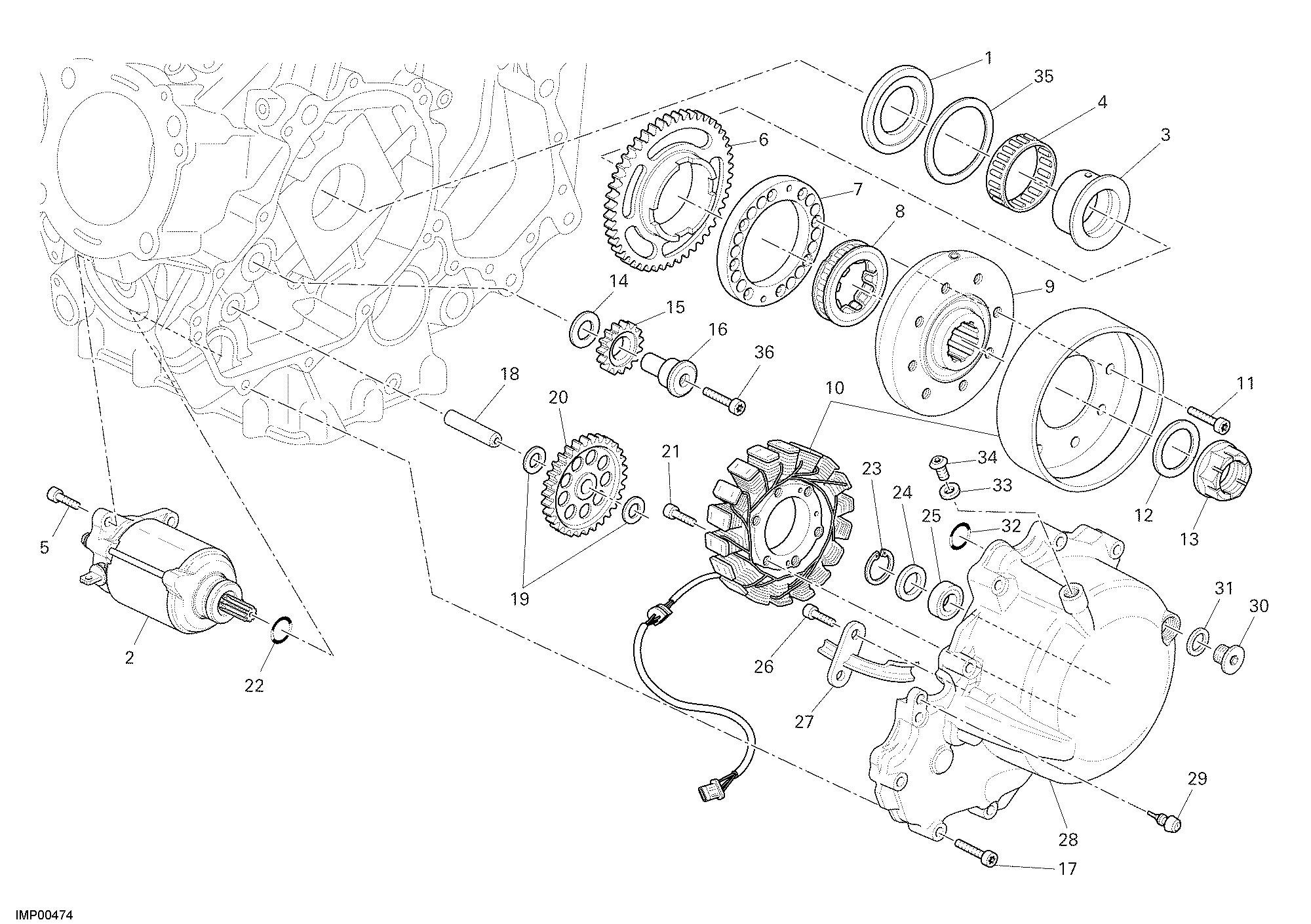

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85610751A | Rondelle butée | 1 |
| 2 | 27040071A | Démarreur électrique | 1 |
| 3 | 88110561A | Anneau intérieur | 1 |
| 4 | 70240181A | Roulement à aiguilles | 1 |
| 5 | 77340091A | Vis Tc M6X25 | 2 |
| 6 | 17310141A | Couronne démarrage électrique | 1 |
| 7 | 16013701A | Bride roue libre | 1 |
| 8 | 70140231A | Roue libre | 1 |
| 9 | 27610441A | Volant inertie | 1 |
| 10 | 26420442A | Alternateur | 1 |
| 11 | 77940751A | Vis tcce M6X25 | 8 |
| 12 | 79910512A | Belleville | 1 |
| 13 | 75010122A | Ecrou | 1 |
| 14 | 85611011A | Rondelle | 1 |
| 15 | 17610131A | Engrenage intermediaire D19 | 1 |
| 16 | 82111971B | Axe engrenage | 1 |
| 17 | 77340111A | Vis Tc M6X35 | 11 |
| 18 | 82111961A | Axe engrenage | 1 |
| 19 | 85611001A | Rondelle | 2 |
| 20 | 17610141A | Engranage double D 13/58 | 1 |
| 21 | 77340101A | Vis Tc M6X30 | 3 |
| 22 | 88641411A | Joint torique | 1 |
| 23 | 88450351A | Circlip | 1 |
| 24 | 85211851A | Rondelle butée | 1 |
| 25 | 93040801A | Bague D'Etancheite 15X30X7 | 1 |
| 26 | 77340451A | Vis Tc M5X14 | 2 |
| 27 | 83013221A | Collier, cordon | 1 |
| 28 | 24210591C | Couvercle générateur | 1 |
| 29 | 86610581A | Joint en caoutchouc Anti-Vibration | 1 |
| 30 | 77913541A | Bouchon fileté M15X1 | 1 |
| 31 | 85211201A | Joint aluminium | 1 |
| 32 | 88641121A | Joint torique | 1 |
| 33 | 85250241A | Rondelle 10X14X1 | 1 |
| 34 | 77913601A | Bouchon filetée M10X1.25 | 1 |
| 35 | 71312451B | Entretoise | 1 |
| 36 | 77340121A | Vis Tc M6X16 | 1 |
