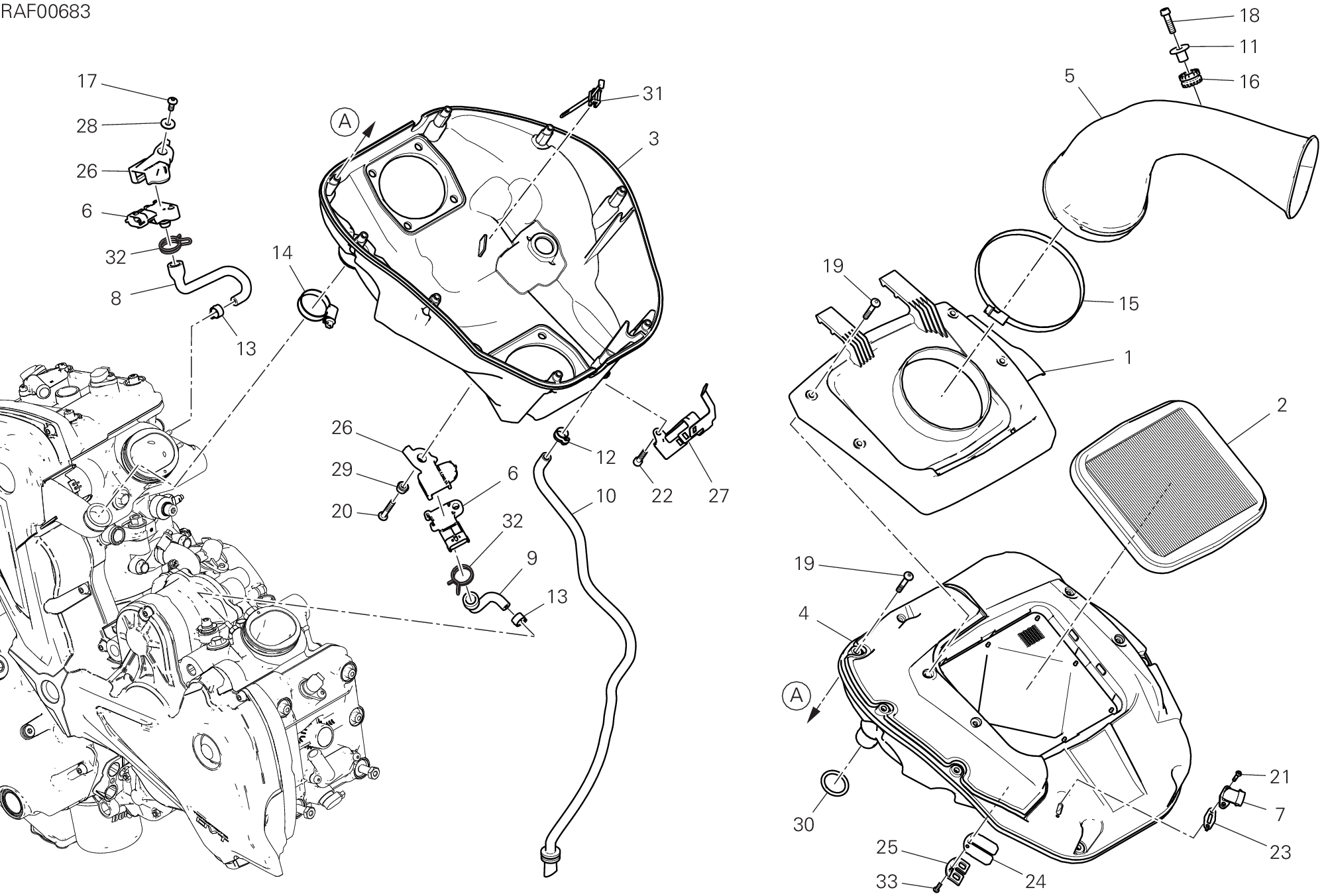

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24611071A | Couvercle filtre ensemble | 1 |
| 2 | 42610491A | Filtre à air | 1 |
| 3 | 44213122B | Boîte à filtre inférieure | 1 |
| 4 | 44221751B | Boîte filtre à air supérieur | 1 |
| 5 | 48411772A | Convoyeur D'Air | 1 |
| 6 | 55243161B | Sonde pression | 2 |
| 7 | 55240121A | Capteur température air | 1 |
| 8 | 59018181A | Tube vertical sonde pression | 1 |
| 9 | 59018193A | Tube horizontal sonde pression | 1 |
| 10 | 59018211A | Tuyau drainage airbox | 1 |
| 11 | 71610061A | Entretoise | 1 |
| 12 | 74140651A | Fascetta 11-7 mm | 1 |
| 13 | 74141711A | Collier 10-7 mm | 2 |
| 14 | 74141861A | Collier 20-32 mm | 1 |
| 15 | 74142791A | Collier | 1 |
| 16 | 76410241A | Joint en caoutchouc Anti-Vibration | 1 |
| 17 | 77156413B | Vis tceif M5X16 | 1 |
| 18 | 77156688B | Vis tceif | 1 |
| 19 | 77440121A | Vis | 12 |
| 20 | 77440131A | Vis taraud 5X25 wn1411 | 1 |
| 21 | 77440183C | Vis | 3 |
| 22 | 77440321A | Vis taraud | 1 |
| 23 | 78811041A | Joint capteur | 1 |
| 24 | 81110021A | Soupape lamelles complète | 1 |
| 25 | 82716031A | Entretoise | 1 |
| 26 | 8291D521B | Support en caoutchouc | 2 |
| 27 | 8301D991AA | Support connecteur | 1 |
| 28 | 85250311A | Rondelle | 1 |
| 29 | 85611661A | Jonc sonde pression | 1 |
| 30 | 88642451A | Bague D'Etancheite | 1 |
| 31 | 75840801A | Collier | 1 |
| 32 | 74142251A | Collier | 2 |
| 33 | 77440111A | Vis | 1 |
