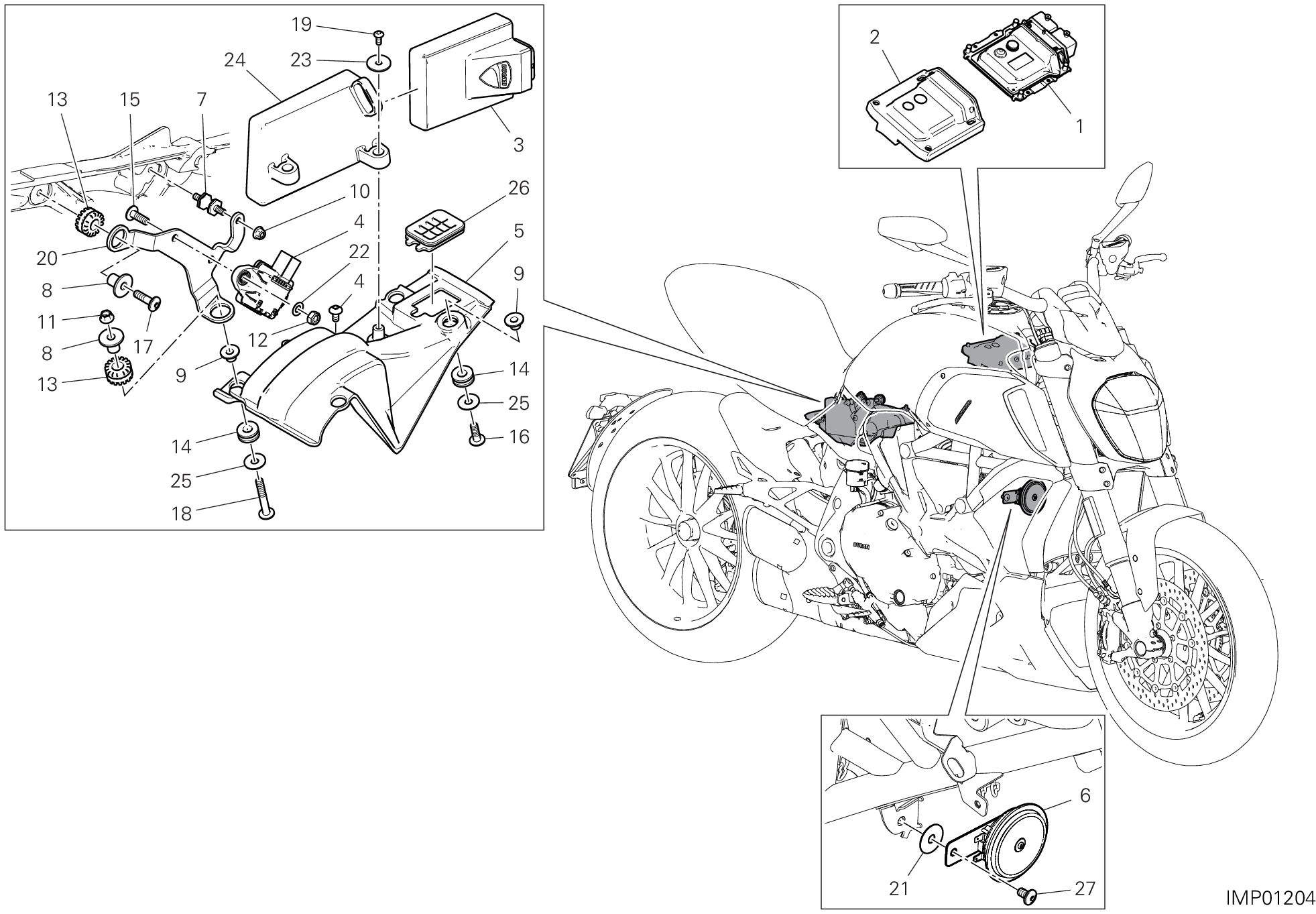

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28643191A | Centrale contrôle moteur | 1 |
| 1 | 28643191E | Centrale contrôle moteur | 1 |
| 1 | 28643191H | Centrale contrôle moteur | 1 |
| 2 | 8291H861A | Support en caoutchouc | 1 |
| 3 | 38511004A | Centrale blackbox | 1 |
| 4 | 38540073B | Piattaforma inerziale | 1 |
| 5 | 46016932A | Protection central | 1 |
| 6 | 51610053D | Klaxon | 1 |
| 7 | 70010901A | Antivibration | 1 |
| 8 | 71614191A | Entretoise | 2 |
| 9 | 71614691AA | Entretoise | 4 |
| 10 | 74810351B | Ecrou | 1 |
| 11 | 74810361A | Ecrou | 1 |
| 12 | 74941333B | Ecrou | 2 |
| 13 | 76410241A | Joint en caoutchouc Anti-Vibration | 2 |
| 14 | 76410841B | Caoutchouc | 4 |
| 15 | 77240433C | Vis | 2 |
| 16 | 77240438C | Vis tbeif M6X18 | 3 |
| 17 | 77240453C | Vis tbeif M6X22 10,9 | 1 |
| 18 | 77240508C | Vis | 1 |
| 19 | 77440061A | Vis taraud | 2 |
| 20 | 8301B061AA | Equerre | 1 |
| 21 | 85212901A | Rondelle | 1 |
| 22 | 85213661AA | Rosette | 2 |
| 23 | 85241711A | Rondelle | 2 |
| 24 | 86612171A | Support en caoutchouc centrale blackbox | 1 |
| 25 | 85250091A | Rondelle 6.4X18X1 | 4 |
| 26 | 87211141A | Bouchon | 1 |
| 27 | 77240573C | Vis | 1 |
