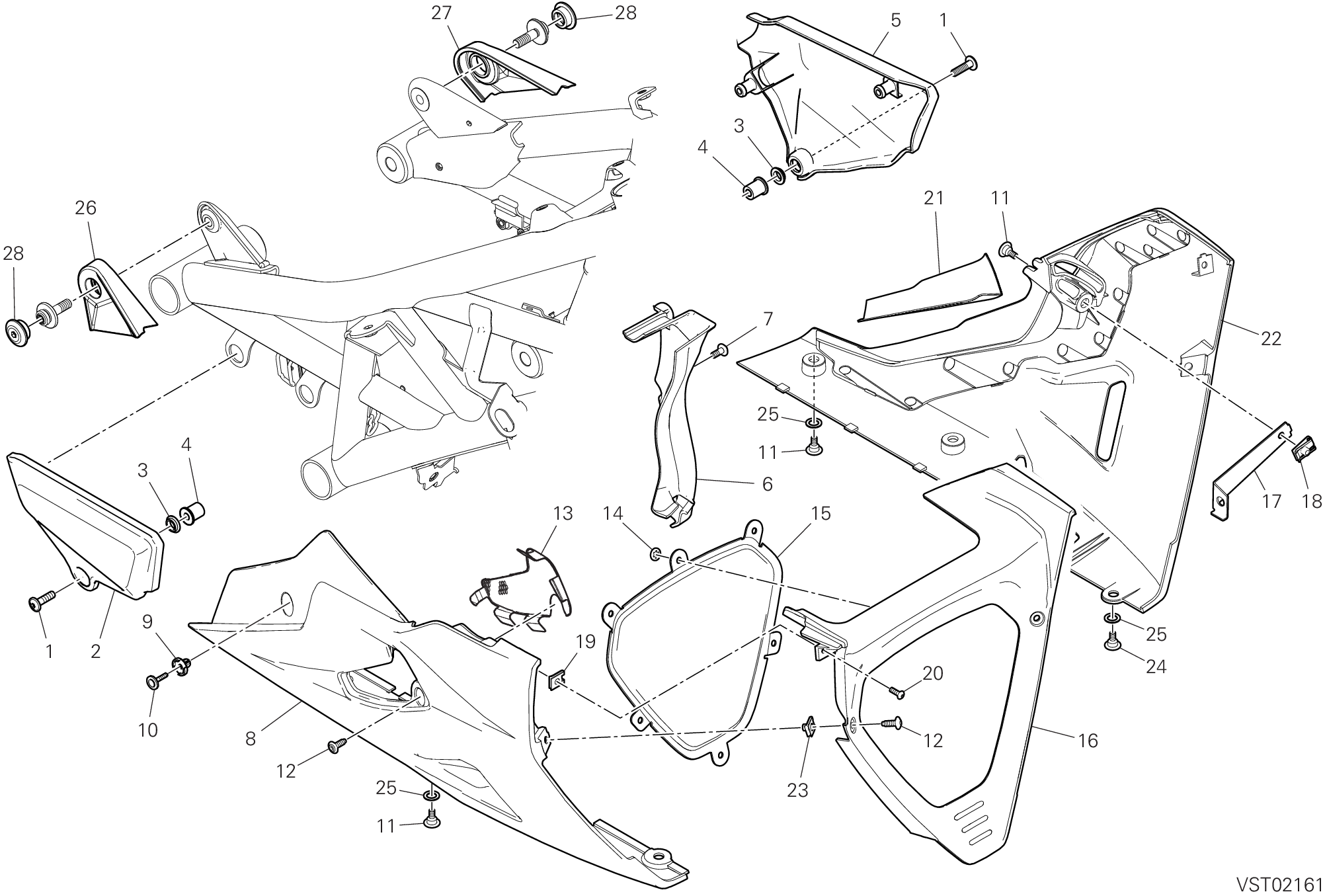

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77240453C | Vis tbeif M6X22 10,9 | 2 |
| 2 | 4601D831A | Calotte droit | 1 |
| 3 | 71614811AA | Entretoise | 2 |
| 4 | 85041121A | Douille | 2 |
| 5 | 4601D841A | Calotte gauche | 1 |
| 6 | 4601D792B | Couvercle, faisceau fils | 1 |
| 7 | 77244173B | Vis tbei M5X12 | 3 |
| 8 | 4801C241AB | Calotte droit | 1 |
| 9 | 85041051A | Rivet femelle | 1 |
| 10 | 85041041A | Rivet male | 1 |
| 11 | 77214411AA | Vis tceif M5X9 | 5 |
| 12 | 77211091C | Vis special | 4 |
| 13 | 4601L051AA | Filet avant droite | 1 |
| 14 | 85040521A | Jonc | 10 |
| 15 | 46016952AB | Filet | 1 |
| 16 | 480P7831AB | Carene inférieure noir | 1 |
| 17 | 8301G991AA | Equerre | 1 |
| 18 | 85040551A | Fixation rapide | 1 |
| 19 | 85041021A | Fixation rapide M4 | 4 |
| 20 | 77550013C | Vis tbei M4X12 | 2 |
| 21 | 4601H481A | Protection thermique | 1 |
| 22 | 4801C231AB | Calotte gauche | 1 |
| 23 | 85040471A | Fixation rapide M5 | 5 |
| 24 | 77210841B | Vis | 1 |
| 25 | 85212181A | Rondelle en nylon 9X14X1 | 5 |
| 26 | 4801A431A | Couvercle droit | 1 |
| 27 | 4801A441A | Protection gauche | 1 |
| 28 | 7791B431AA | Vis special | 2 |
