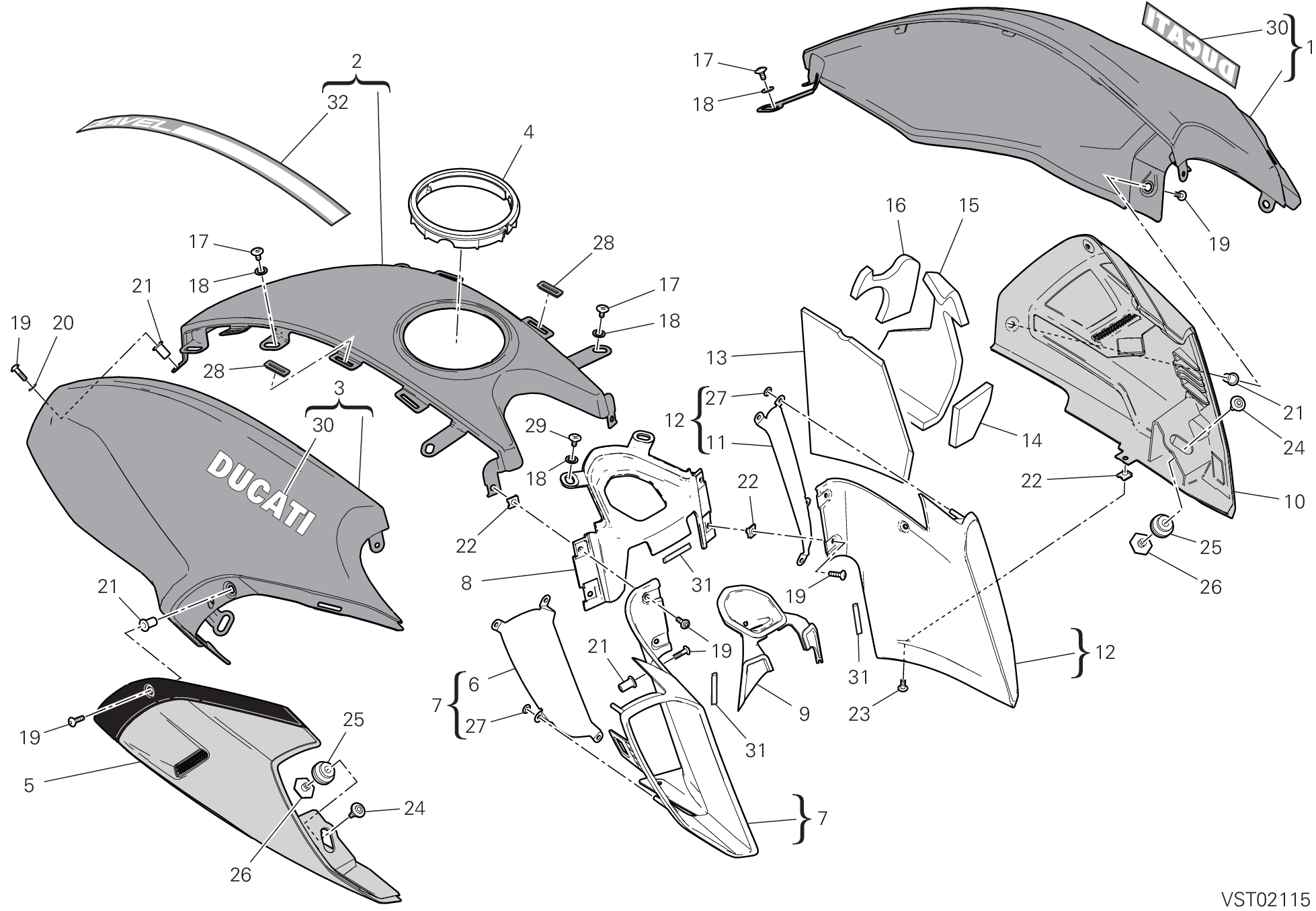

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4801A323AA | Calotte gauche rouge | 1 |
| 2 | 4801A312AA | Protection central | 1 |
| 3 | 4801A333AA | Calotte droit rouge | 1 |
| 4 | 79111182A | Joint, bouchon réservoir | 1 |
| 5 | 4801A282AB | Ouie radiateur droit | 1 |
| 6 | 4601H052A | Filet avant droite | 1 |
| 7 | 480PA253A | Panneau droit | 1 |
| 8 | 4801A262A | Cache commutateur | 1 |
| 9 | 79111351A | Joint | 1 |
| 10 | 4801A272AB | Ouie radiateur gauche | 1 |
| 11 | 4601H042A | Filet avant gauche | 1 |
| 12 | 480PA243A | Panneau gauche | 1 |
| 13 | 48612381AA | Panneau insonorisant droit | 1 |
| 14 | 48612361AA | Panneau insonorisant devant | 1 |
| 15 | 48612391AA | Panneau insonorisant gauche | 1 |
| 16 | 48612371AA | Panneau insonorisant (arrière) | 1 |
| 17 | 77211251B | Vis M5X9 | 10 |
| 18 | 85212181A | Rondelle en nylon 9X14X1 | 14 |
| 19 | 77210861B | Vis tbei M5X18 | 12 |
| 20 | 85611401A | Rondelle | 2 |
| 21 | 85040821A | Insertion fileté | 8 |
| 22 | 85040471A | Fixation rapide M5 | 6 |
| 23 | 77244173B | Vis tbei M5X12 | 2 |
| 24 | 77211121C | Vis special | 2 |
| 25 | 76410481A | Antivibration | 2 |
| 26 | 71011301A | Entretoise | 2 |
| 27 | 85040521A | Jonc | 8 |
| 28 | 76411411B | Caoutchouc | 8 |
| 29 | 77214411AA | Vis tceif M5X9 | 2 |
| 30 | 4381D411A | Decalcomanie Ducati | 2 |
| 31 | 76414571AA | Caoutchouc | 3 |
| 32 | 4381D421A | Decalcomanie Diavel | 1 |
