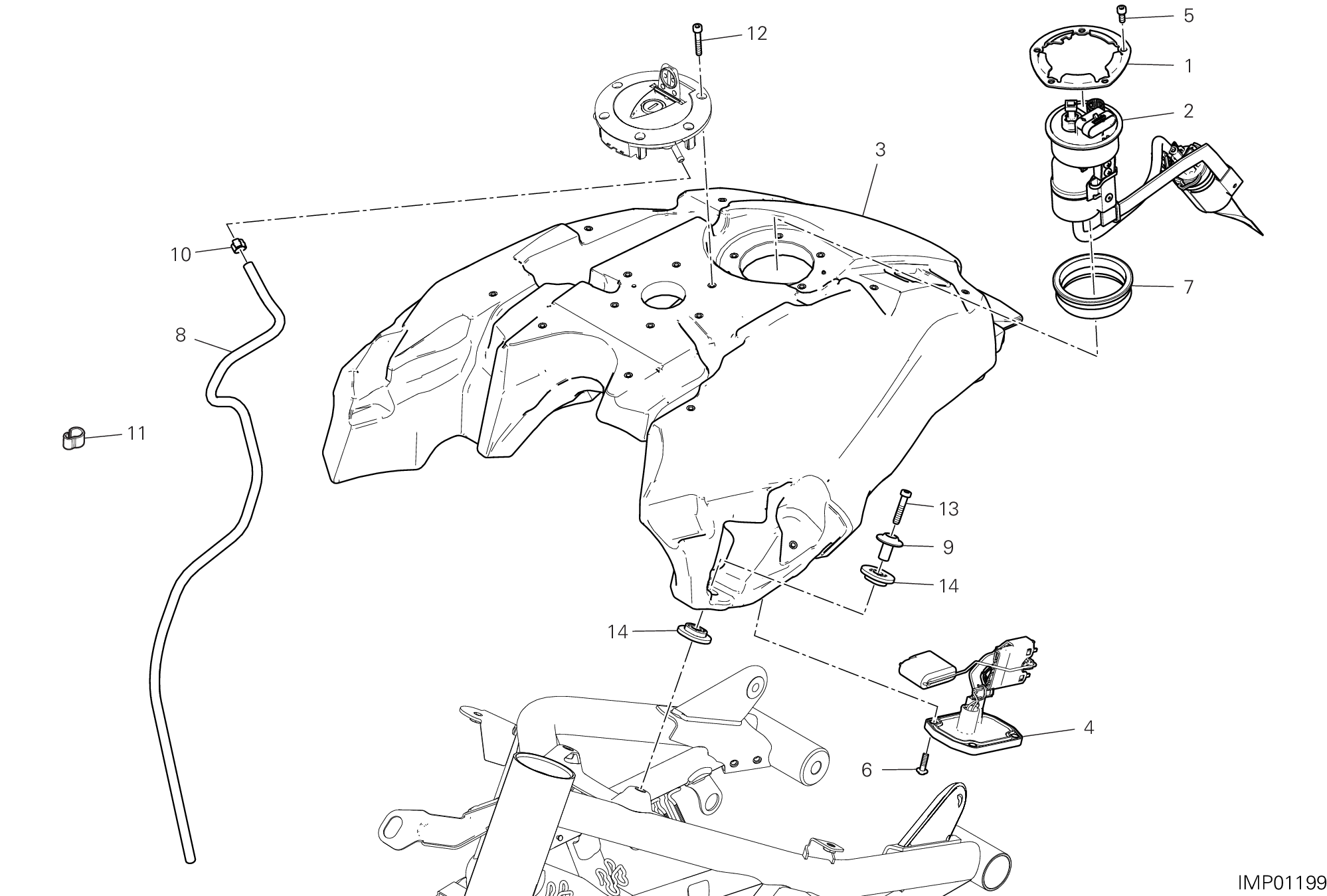

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 16016921AA | Équerre pompe carburant | 1 |
| 2 | 43040241A | Pompe carburant | 1 |
| 3 | 58612804A | Réservoir carburant | 1 |
| 4 | 59210281A | Jauge niveau essence | 1 |
| 5 | 77150398B | Vis | 5 |
| 6 | 77244203B | Vis | 4 |
| 7 | 79111131B | Joint pompe carburant | 1 |
| 8 | 93510131A | Tuyau drainage | 1 |
| 9 | 71319181A | Entretoise | 2 |
| 10 | 74141711A | Collier 10-7 mm | 1 |
| 11 | 75840601A | Passe-Cable | 5 |
| 12 | 77150478B | Vis tcei M5X30 | 6 |
| 13 | 77354898B | Vis tceir M6X30 | 2 |
| 14 | 86611091A | Tampon | 4 |
