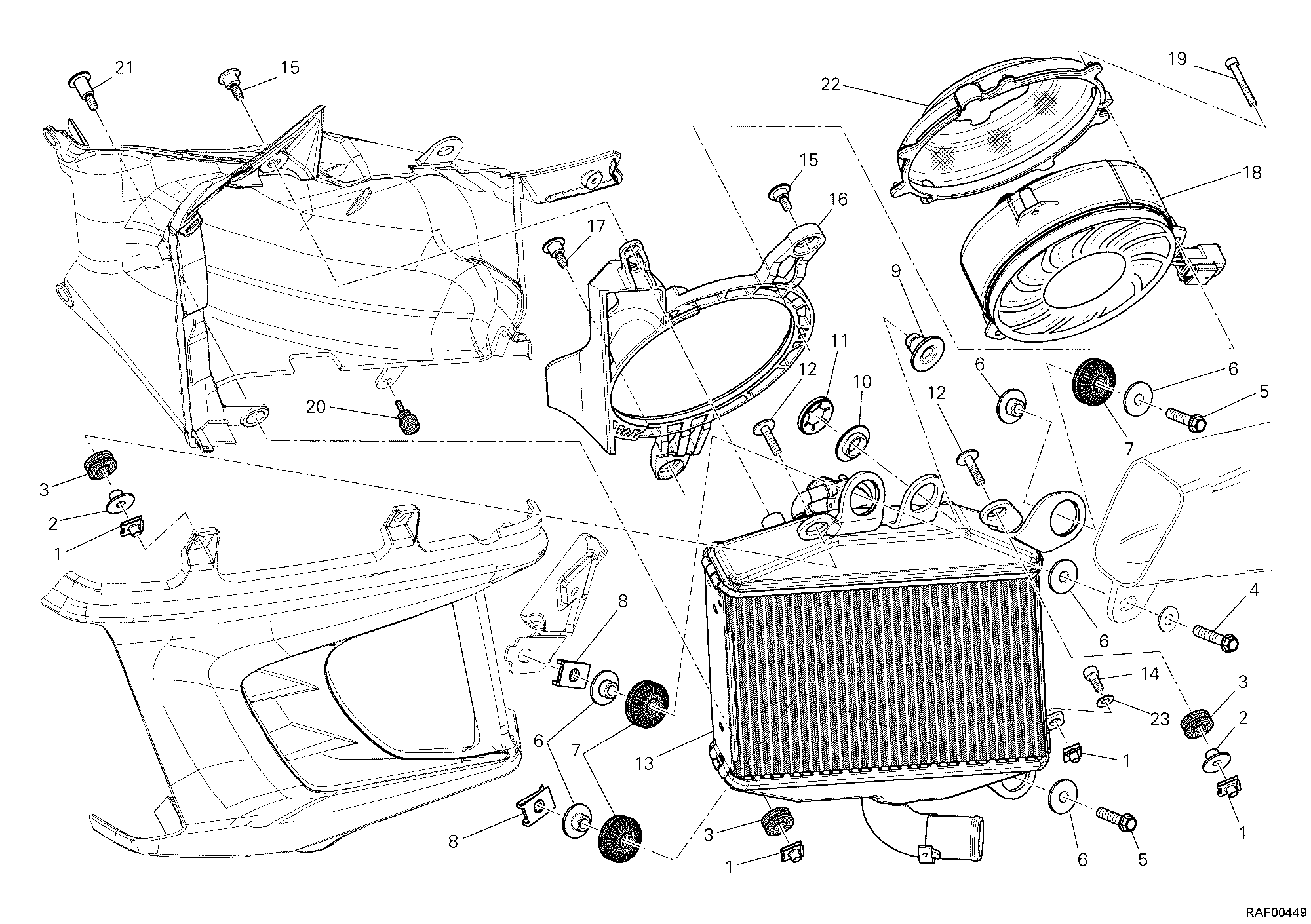

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85040471A | Fixation rapide M5 | 4 |
| 2 | 71614251A | Entretoise | 2 |
| 3 | 76410841B | Caoutchouc | 3 |
| 4 | 77251053B | Vis tef M6X30 8,8 | 1 |
| 5 | 77251033B | Vis tef M6X25 8,8 | 2 |
| 6 | 71614142B | Entretoise | 6 |
| 7 | 76411361A | Joint en caoutchouc Anti-Vibration | 3 |
| 8 | 85040381A | Fixation rapide | 3 |
| 9 | 85012362A | Entretoise | 1 |
| 10 | 71614301A | Entretoise | 1 |
| 11 | 85041771A | Rondelle à griffes 12 mm | 1 |
| 12 | 77211281A | Vis tceif M5X20 | 2 |
| 13 | 54840891B | Radiateur eau gauche | 1 |
| 14 | 77150393B | Vis tcei M5X12 | 1 |
| 15 | 77210841B | Vis | 2 |
| 16 | 48410941C | Déflecteur air gauche | 1 |
| 17 | 77210853B | Vis | 1 |
| 18 | 55040221A | Electro-Ventilateur | 1 |
| 19 | 77150273B | Vis tcei M4X30 8,8 | 3 |
| 20 | 86610581A | Joint en caoutchouc Anti-Vibration | 1 |
| 21 | 77211271A | Vis speciale M5X10 | 1 |
| 22 | 46024841A | Couvercle ventilateur | 1 |
| 23 | 85250551A | Rondelle 5,3X10X1 iso7089 | 1 |
