Pincez pour zoomer · touchez une pièce

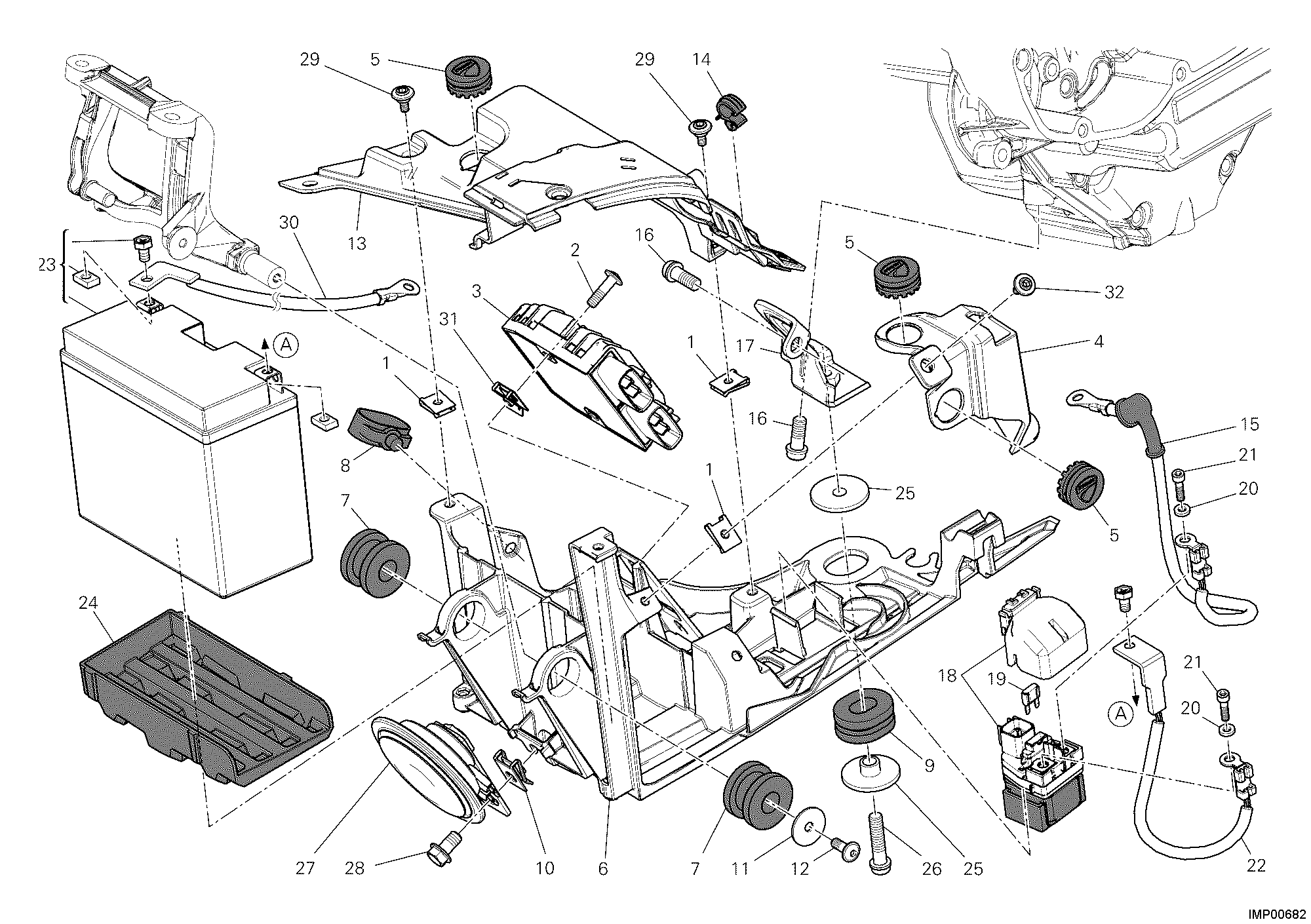

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85040551A | Fixation rapide | 11 |
| 2 | 77240458C | Vis | 2 |
| 3 | 54040301A | Régulateur de tension | 1 |
| 4 | 24713791A | Couvercle batterie | 1 |
| 5 | 76410621B | Caoutchouc | 3 |
| 6 | 8291A101A | Support components électriques | 1 |
| 7 | 76411431A | Joint en caoutchouc Anti-Vibration | 2 |
| 8 | 75840201A | Collier, cordon | 1 |
| 9 | 76411421A | Joint en caoutchouc Anti-Vibration | 1 |
| 10 | 85041471A | Jonc | 1 |
| 11 | 85211961B | Rondelle 6,4X25X1,5 | 1 |
| 12 | 77210423C | Vis tbeif M6X16 | 1 |
| 13 | 24612081A | Couvercle, redresseur | 1 |
| 14 | 75840151A | Collier, cordon | 1 |
| 15 | 51410651A | Cordon moteur démarrage | 1 |
| 16 | 77157238B | Vis tceif M8X20 | 2 |
| 17 | 83016131A | Support | 1 |
| 18 | 39740071A | Relais démarrage | 1 |
| 19 | 38940251A | Fusible 30A | 2 |
| 20 | 85350101A | Rondelle elastique | 2 |
| 21 | 77156628B | Vis tceif M6X10 | 2 |
| 22 | 51410661A | Câble positif | 1 |
| 23 | 39520131C | Batterie Yt12B-Bs | 1 |
| 24 | 86611351A | Moquette batterie | 1 |
| 25 | 71614271A | Entretoise | 2 |
| 26 | 77113851A | Vis tceif M8X35 | 1 |
| 27 | 51640011AB | Avertisseur sonore | 1 |
| 28 | 77210901A | Vis tef M8X15 | 1 |
| 29 | 77210841B | Vis | 2 |
| 30 | 51310251A | Câble negatif | 1 |
| 31 | 85040381A | Fixation rapide | 2 |
| 32 | 77210853B | Vis | 2 |
