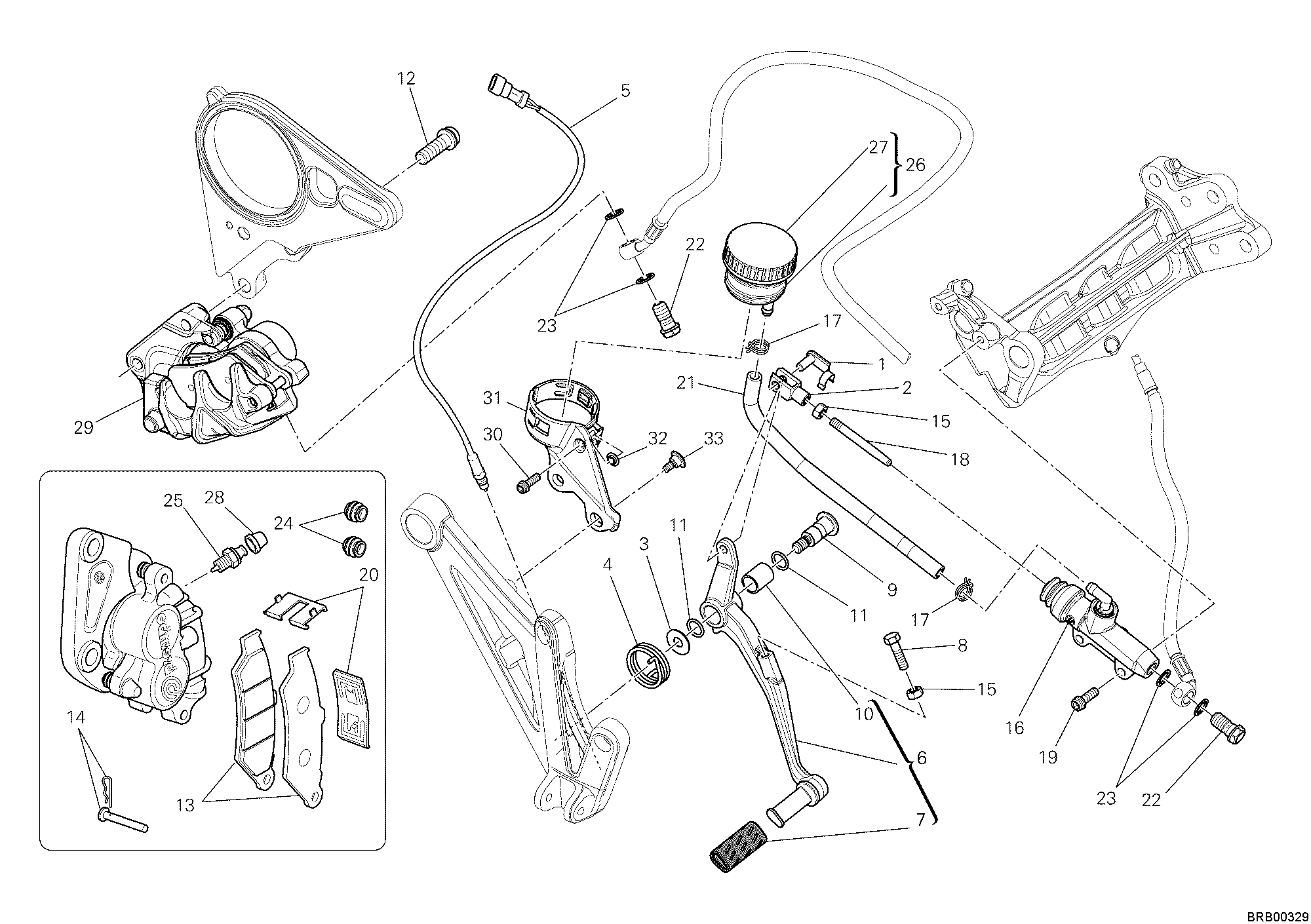

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85010151A | Fixation rapide | 1 |
| 2 | 18410051A | Fourchette din 71752 | 1 |
| 3 | 85211511A | Rondelle | 1 |
| 4 | 79915501A | Ressort | 1 |
| 5 | 53940031A | Interrupteur stop arrière | 1 |
| 6 | 45720511B | Pédale frein arrière | 1 |
| 7 | 76411451A | Couvre-Pedale | 1 |
| 8 | 77916471A | Vis | 1 |
| 9 | 82111701B | Pivot | 1 |
| 10 | 71210341A | Douille | 1 |
| 11 | 88641161A | Joint torique | 2 |
| 12 | 77159338B | Vis tceif M10X1,25X30 8,8 | 2 |
| 13 | 61340941A | Jeu plaquettes frein arrière | 1 |
| 14 | 61240321A | Pivot plaquette frein | 1 |
| 15 | 74750031A | Écrou M6 | 2 |
| 16 | 62540341A | Pompe frein arrière | 1 |
| 17 | 74140431A | Collier | 2 |
| 18 | 11710441A | Tige maître cylindre | 1 |
| 19 | 77110401B | Vis | 2 |
| 20 | 61240481A | Ressort plaquette frein | 1 |
| 21 | 87711431B | Tuyau | 1 |
| 22 | 77913661AB | Vis fixation tuyau frein M10X1 | 2 |
| 23 | 85250241A | Rondelle 10X14X1 | 4 |
| 24 | 61240301A | Pare poussiere | 1 |
| 25 | 63140281A | Vidange | 1 |
| 26 | 58540151A | Réservoir liquide freins | 1 |
| 27 | 89340111A | Bouchon | 1 |
| 28 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 29 | 61140371B | Étrier frein arrière | 1 |
| 30 | 77156413B | Vis tceif M5X16 | 1 |
| 31 | 8291A181B | Support réservoir huile freins | 1 |
| 32 | 71614081A | Entretoise 5X6.6X1.5 | 1 |
| 33 | 77210852C | Vis | 2 |
