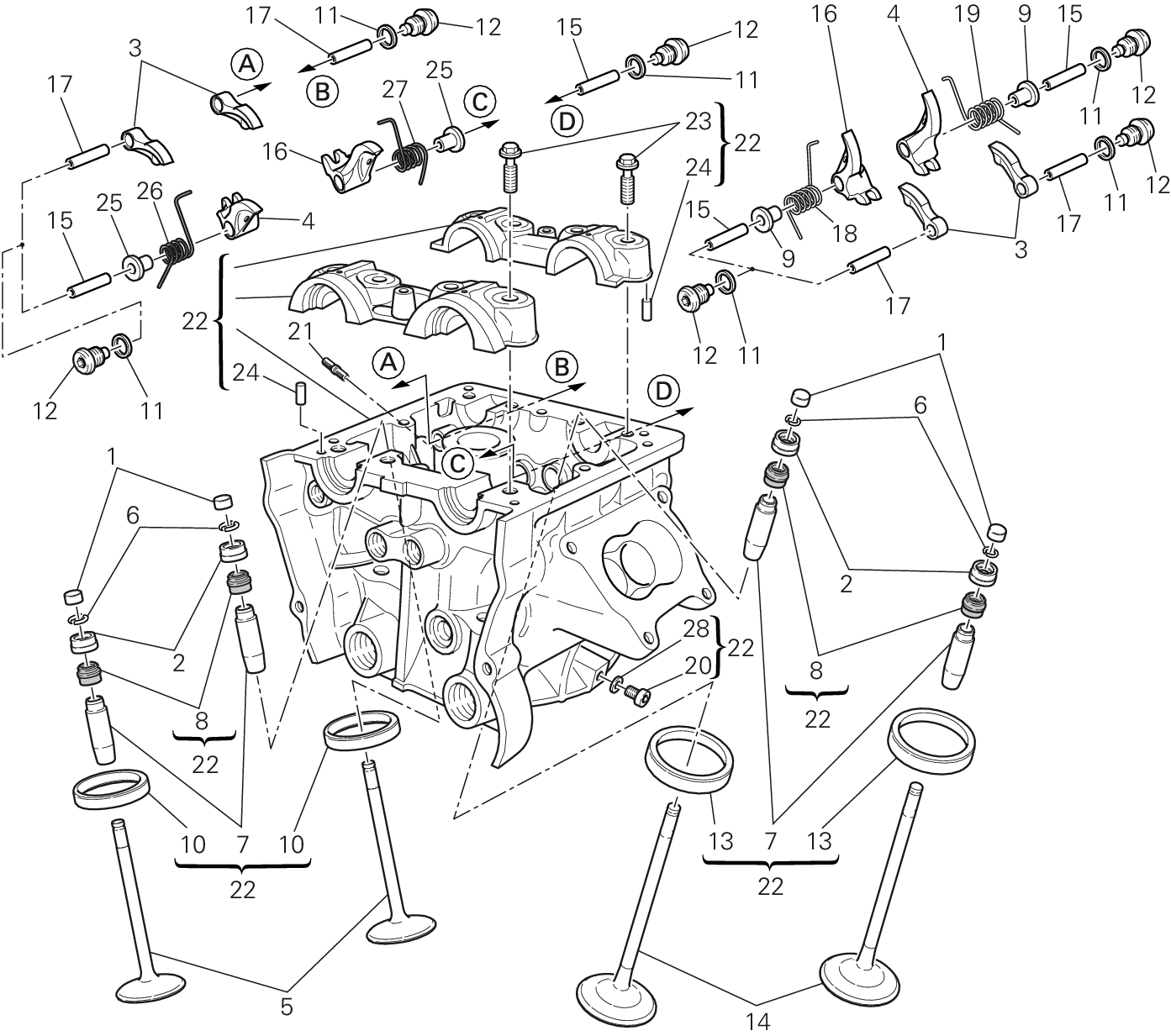

Culasse Verticale

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84010011A	Réglage culbeteur ouverture 2.00 mm	2
1	84010022A	Réglage culbeteur ouverture 2.05 mm	2
1	84010032A	Réglage culbeteur ouverture 2.10 mm	2
1	84010042A	Réglage culbeteur ouverture 2.15 mm	2
1	84010052A	Réglage culbeteur ouverture 2.20 mm	2
1	84010062A	Réglage culbeteur ouverture 2.25 mm	2
1	84010072A	Réglage culbeteur ouverture 2.30 mm	2
1	84010082A	Réglage culbeteur ouverture 2.35 mm	2
1	84010092A	Réglage culbeteur ouverture 2.40 mm	2
1	84010102A	Réglage culbeteur ouverture 2.45 mm	2
1	84010112A	Réglage culbeteur ouverture 2.50 mm	2
1	84010122A	Réglage culbeteur ouverture 2.55 mm	2
1	84010132A	Réglage culbeteur ouverture 2.60 mm	2
1	84010142A	Réglage culbeteur ouverture 2.65 mm	2
1	84010152A	Réglage culbeteur ouverture 2.70 mm	2
1	84010162A	Réglage culbeteur ouverture 2.75 mm	2
1	84010172A	Réglage culbeteur ouverture 2.80 mm	2
1	84010182A	Réglage culbeteur ouverture 2.85 mm	2
1	84010192A	Réglage culbeteur ouverture 2.90 mm	2
1	84010202A	Réglage culbeteur ouverture 2.95 mm	2
1	84010212A	Réglage culbeteur ouverture 3.00 mm	2
1	84010222A	Réglage culbeteur ouverture 3.05 mm	2
1	84010231A	Réglage culbeteur ouverture 3.10 mm	2
1	84010242A	Réglage culbeteur ouverture 3.15 mm	2
1	84010252A	Réglage culbeteur ouverture 3.20 mm	2
1	84010262A	Réglage culbeteur ouverture 3.25 mm	2
1	84010272A	Réglage culbeteur ouverture 3.30 mm	2
1	84010282A	Réglage culbeteur ouverture 3.35 mm	2
1	84010292A	Réglage culbeteur ouverture 3.40 mm	2
1	84010302A	Réglage culbeteur ouverture 3.45 mm	2
1	84010311A	Réglage culbeteur ouverture 1.80 mm	2
1	84010322A	Réglage culbeteur ouverture 1.85 mm	2
1	84010332A	Réglage culbeteur ouverture 1.90 mm	2
1	84010341A	Réglage culbeteur ouverture 1.95 mm	2
1	84010721A	Réglage culbeteur ouverture 3.60 mm	2
1	84010731A	Réglage culbeteur ouverture 3.80 mm	2
1	84011081A	Réglage culbeteur ouverture 3.50 mm	2
1	84011091A	Réglage culbeteur ouverture 3.55 mm	2
1	84011101A	Réglage culbeteur ouverture 3.65 mm	2
1	84011111A	Réglage culbeteur ouverture 3.70 mm	2
1	84011121A	Réglage culbeteur ouverture 3.75 mm	2
2	84010472B	Réglage culbeteur fermature 2.50 mm	2
2	84010482B	Réglage culbeteur fermature 2.55 mm	2
2	84010492B	Réglage culbeteur fermature 2.60 mm	2
2	84010502B	Réglage culbeteur fermature 2.65 mm	2
2	84010512B	Réglage culbeteur fermature 2.70 mm	2
2	84010522B	Réglage culbeteur fermature 2.75 mm	2
2	84010532B	Réglage culbeteur fermature 2.80 mm	2
2	84010542B	Réglage culbeteur fermature 2.85 mm	2
2	84010552B	Réglage culbeteur fermature 2.90 mm	2
2	84010562B	Réglage culbeteur fermature 2.95 mm	2
2	84010572B	Réglage culbeteur fermature 3.00 mm	2
2	84010582B	Réglage culbeteur fermature 3.05 mm	2
2	84010592B	Réglage culbeteur fermature 3.10 mm	2
2	84010602B	Réglage culbeteur fermature 3.15 mm	2
2	84010612B	Réglage culbeteur fermature 3.20 mm	2
2	84010622B	Réglage culbeteur fermature 3.25 mm	2
2	84010632B	Réglage culbeteur fermature 3.30 mm	2
2	84010642B	Réglage culbeteur fermature 3.35 mm	2
2	84010652B	Réglage culbeteur fermature 3.40 mm	2
2	84010662B	Réglage culbeteur fermature 3.45 mm	2
2	84010672B	Réglage culbeteur fermature 3.50 mm	2
2	84010682B	Réglage culbeteur fermature 3.55 mm	2
2	84010692B	Réglage culbeteur fermature 3.60 mm	2
2	84010702B	Réglage culbeteur fermature 3.65 mm	2
2	84010712B	Réglage culbeteur fermature 3.70 mm	2
2	84010722B	Réglage culbeteur fermature 3.75 mm	2
2	84010732B	Réglage culbeteur fermature 3.80 mm	2
2	84010742B	Réglage culbeteur fermature 3.85 mm	2
2	84010752B	Réglage culbeteur fermature 3.90 mm	2
2	84010762B	Réglage culbeteur fermature 3.95 mm	2
2	84010772B	Réglage culbeteur fermature 4.00 mm	2
2	84010782B	Réglage culbeteur fermature 4.05 mm	2
2	84010792B	Réglage culbeteur fermature 4.10 mm	2
2	84010802B	Réglage culbeteur fermature 4.15 mm	2
2	84010812B	Réglage culbeteur fermature 4.20 mm	2
2	84010822B	Réglage culbeteur fermature 4.25 mm	2
2	84010832B	Réglage culbeteur fermature 4.30 mm	2
2	84010842B	Réglage culbeteur fermature 4.35 mm	2
2	84010852B	Réglage culbeteur fermature 4.40 mm	2
3	20810321A	Culbuteur ouverture	4
4	20910501A	Culbuteur fermature gauche	2
5	21110771B	Soupape dechappement	2
6	66910011E	Demi bague	8
7	30310631BB	Guide-Soupape majore 0,03 mm	4
7	30310631BC	Guide-Soupape majore 0,06 mm	4
7	30310631BD	Guide-Soupape majore 0,09 mm	4
8	76410871A	Bague D'Etencheite Guide-Soupape	4
9	71312921A	Entretoise	2
10	30410891A	Siège soupape D'Echappement	2
10	30410891AB	Siège soupape échappement +0,03 mm	2
10	30410891AC	Siège soupape échappement +0,06 mm	2
11	85250261B	Joint	8
12	78010511B	Bouchon filetée M12	8
13	30410881A	Siège soupape admissiom	2
13	30410881AB	Siège soupape admission +0,03 mm	2
13	30410881AC	Siège soupape admission +0,06 mm	2
14	21010781A	Soupape admission	2
15	82112231B	Axe culbuteur fermature	4
16	20910491A	Culbuteur fermature droit	2
17	82112221B	Axe culbuteur ouverture	4
18	79914861A	Ressort retour soupape droite	1
19	79914851A	Ressort retour soupape gauche	1
20	77350618B	Vis tceir M6X8	1
21	76640191A	Goujon M6X16	3
22	30123362A	Culasse vertical	1
23	77914211A	Vis tef M8X32	8
24	86050061A	Goupille M5X10	4
25	71312921B	Entretoise	2
26	79915181B	Ressort retour soupape gauche	1
27	79915191B	Ressort retour soupape droite	1
28	85250231A	Joint	1

—
