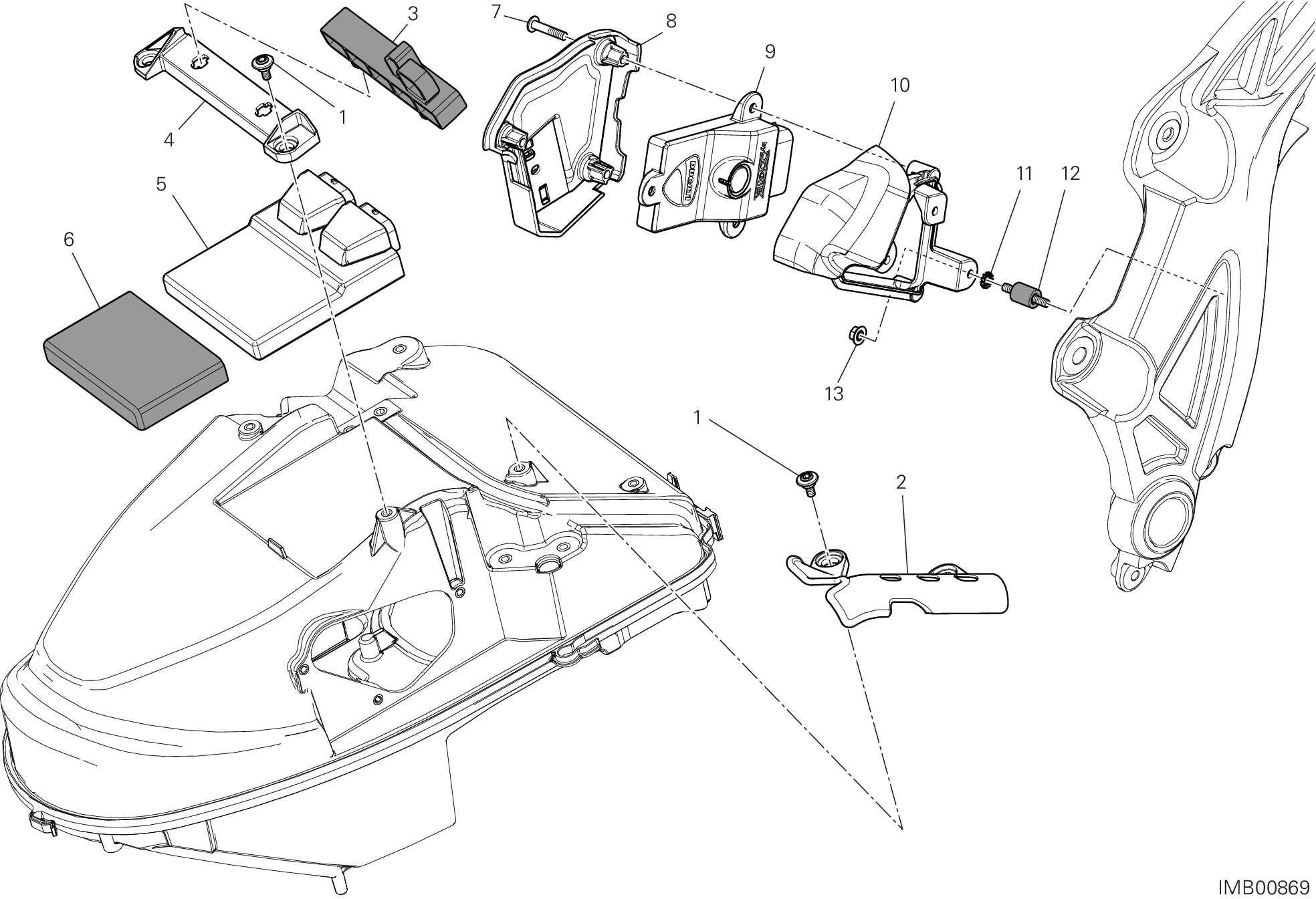

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77210852C | Vis | 4 |
| 2 | 46014331A | Protection câble | 1 |
| 3 | 86611581A | Support, relais | 1 |
| 4 | 8291A011B | Support | 1 |
| 5 | 28642111A | Centrale contrôle moteur | 1 |
| 5 | 28642111E | Centrale contrôle moteur | 1 |
| 5 | 28642361F | Centrale contrôle moteur | 1 |
| 6 | 86611301B | Tampon caoutchouc | 1 |
| 7 | 77440131A | Vis taraud 5X25 wn1411 | 3 |
| 8 | 24713771A | Couvercle centrale blackbox | 1 |
| 9 | 38510071E | Centrale blackbox | 1 |
| 10 | 83016151A | Équerre centrale blackbox | 1 |
| 11 | 46240461A | Rondelle elastique | 3 |
| 12 | 70010431A | Silentbloc | 3 |
| 13 | 74840261C | Ecrou | 3 |
