Pincez pour zoomer · touchez une pièce

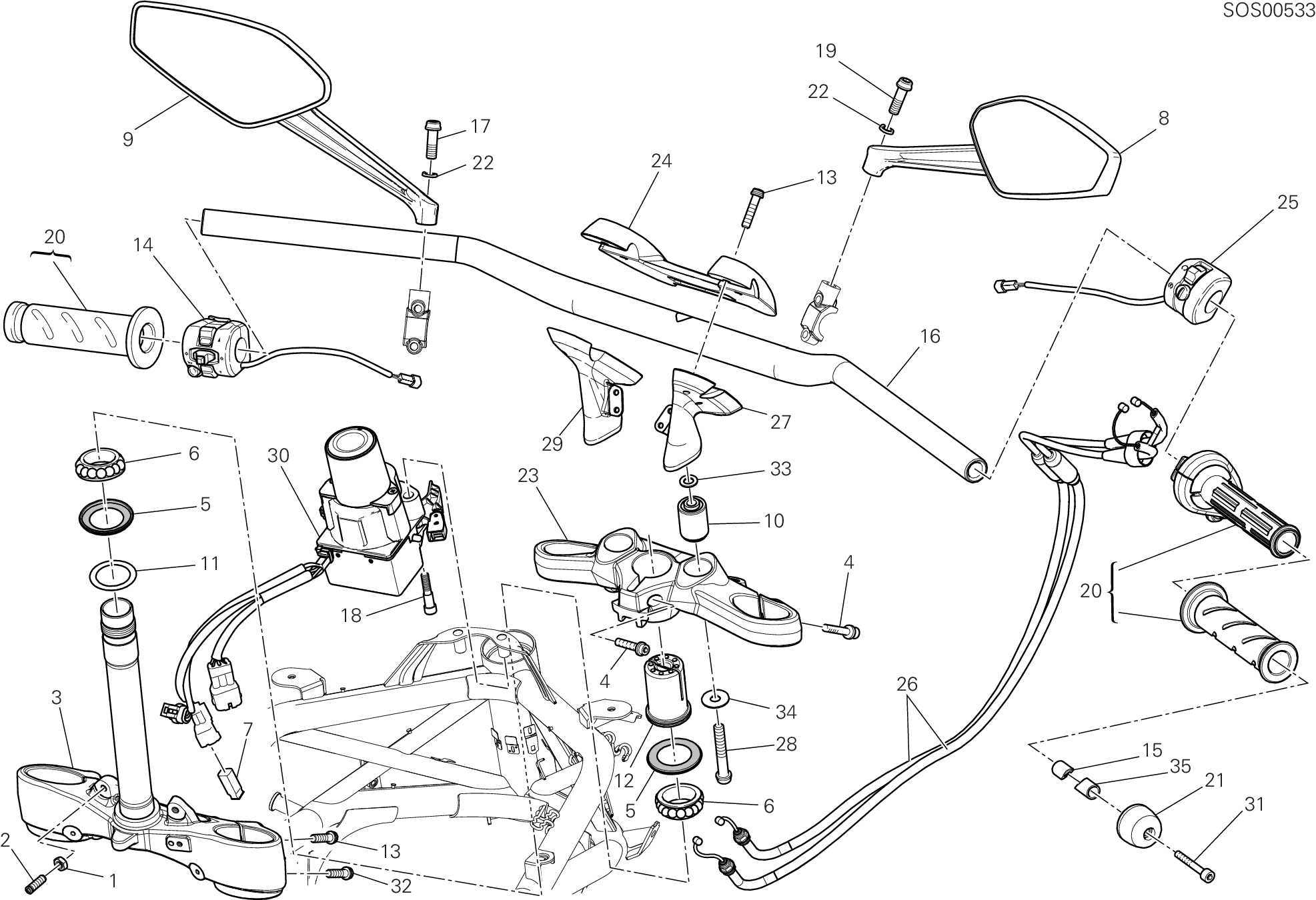

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74750071A | Ecrou | 2 |
| 2 | 77950641B | Vis special | 2 |
| 3 | 34220612B | Socle de direction avec pivot | 1 |
| 4 | 77157263B | Vis tceif M8X28 8,8 | 3 |
| 5 | 93010041B | Bague étanchéité | 2 |
| 6 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 7 | 87210641A | Bouchon connecteur | 1 |
| 8 | 52340242AA | Miroir droit gris | 1 |
| 9 | 52340252AA | Miroir gauche gris | 1 |
| 10 | 70010541A | Caoutchouc | 2 |
| 11 | 85211031A | Rondelle | 1 |
| 12 | 70310441A | Embout | 1 |
| 13 | 77157283B | Vis tceif M8X35 8,8 | 6 |
| 14 | 65110161A | Commutateur gauche | 1 |
| 15 | 71111301A | Entretoise | 2 |
| 16 | 36011182B | Guidon | 1 |
| 17 | 77113741A | Vis M8X25 | 1 |
| 18 | 77916281C | Vis special | 2 |
| 19 | 77113731A | Vis M8X25 gauche | 1 |
| 20 | 65420161A | Contrôle gaz | 1 |
| 21 | 15310072B | Masse antivibratile guidon | 2 |
| 22 | 46210021A | Rondelle elastique 8 mm | 2 |
| 23 | 34110761B | Tête de direction | 1 |
| 24 | 36011201A | Cavalier guidon, supérieur | 1 |
| 25 | 65010141A | Commutateur droit | 1 |
| 26 | 65620732A | Câble gaz | 1 |
| 27 | 36011261A | Bride guidon, inférieur droit | 1 |
| 28 | 77113941A | Vis tceif M10X1,25X65 8,8 | 2 |
| 29 | 36011251A | Bride guidon, inférieur gauche | 1 |
| 30 | 28611247B | Commutateur hands free 868 mhz | 1 |
| 30 | 28611276B | Commutateur hands free 315 mhz | 1 |
| 31 | 77150763B | Vis tcei M6X55 uni5931 8,8 | 2 |
| 32 | 77157203B | Vis tceif M8X14 8,8 | 2 |
| 33 | 85250401A | Rondelle 10,5X18X1.6 | 2 |
| 34 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 35 | 71011071A | Douille | 2 |
