Pincez pour zoomer · touchez une pièce

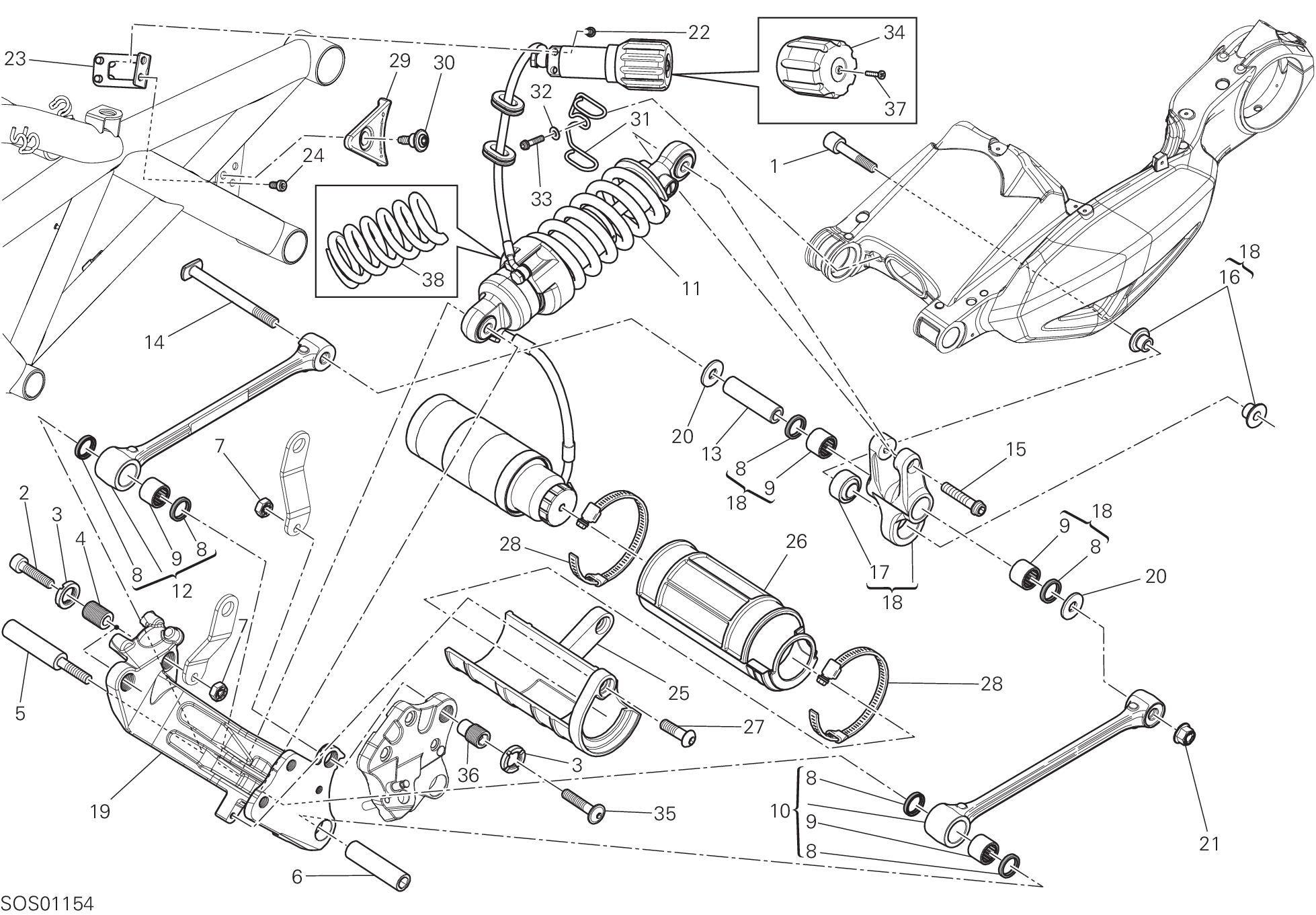

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77916422A | Vis special | 1 |
| 2 | 77242713C | Vis | 2 |
| 3 | 70310512AA | Embout | 2 |
| 4 | 77916411A | Vis sans tête filetée | 2 |
| 5 | 71113161C | Bague, bras oscillant D. | 1 |
| 6 | 71113151C | Douille gauche | 1 |
| 7 | 74850021A | Ecrou | 2 |
| 8 | 93041271A | Bague étanchéité 20X26X4 | 6 |
| 9 | 70140381A | Roulement à aiguilles | 4 |
| 10 | 37221101C | Bielle suspension arrière gauche | 1 |
| 11 | 36521011B | Amortisseur arrière | 1 |
| 12 | 37221111D | Bielle suspension arrière droit | 1 |
| 13 | 71510071B | Entretoise | 1 |
| 14 | 77211241B | Vis special | 1 |
| 15 | 77159378B | Vis tceif M10X50X1.25 | 1 |
| 16 | 71012232AA | Entretoise | 2 |
| 17 | 84840491A | Joint à rotule | 1 |
| 18 | 69929531A | Culbuteur suspension arrière (ensemble) | 1 |
| 19 | 8291A042F | Support amortisseur | 1 |
| 20 | 85212931A | Rondelle 12,2X31X3 | 2 |
| 21 | 74941198C | Écrou M12X1,5 | 1 |
| 22 | 77110461A | Vis tceif M6X22 | 2 |
| 23 | 83016423A | Support element réglage amortisseur | 1 |
| 24 | 77354713B | Vis tceir M5X10 din6912 8,8 | 2 |
| 25 | 8291A201A | Support réservoir | 1 |
| 26 | 86611391A | Tampon | 1 |
| 27 | 77550271A | Vis | 2 |
| 28 | 74142601A | Collier | 2 |
| 29 | 24714011A | Plaquette | 1 |
| 30 | 77210841C | Vis | 1 |
| 31 | 88110771A | Passe-Tube | 1 |
| 32 | 85240131A | Rondelle 5.3X15X1 | 1 |
| 33 | 77156433B | Vis tceif M5X20 8,8 | 1 |
| 34 | 83510111A | Poignee | 1 |
| 35 | 77240938C | Vis tbeif M10X50 10,9 | 1 |
| 36 | 77916931A | Vis sans tête filetée M20X1 | 1 |
| 37 | 77550291A | Vis M5X10 uni 7687 | 1 |
| 38 | 36640321A | Ressort K=90 | 1 |
| 38 | 36640331A | Ressort K=105 | 1 |
