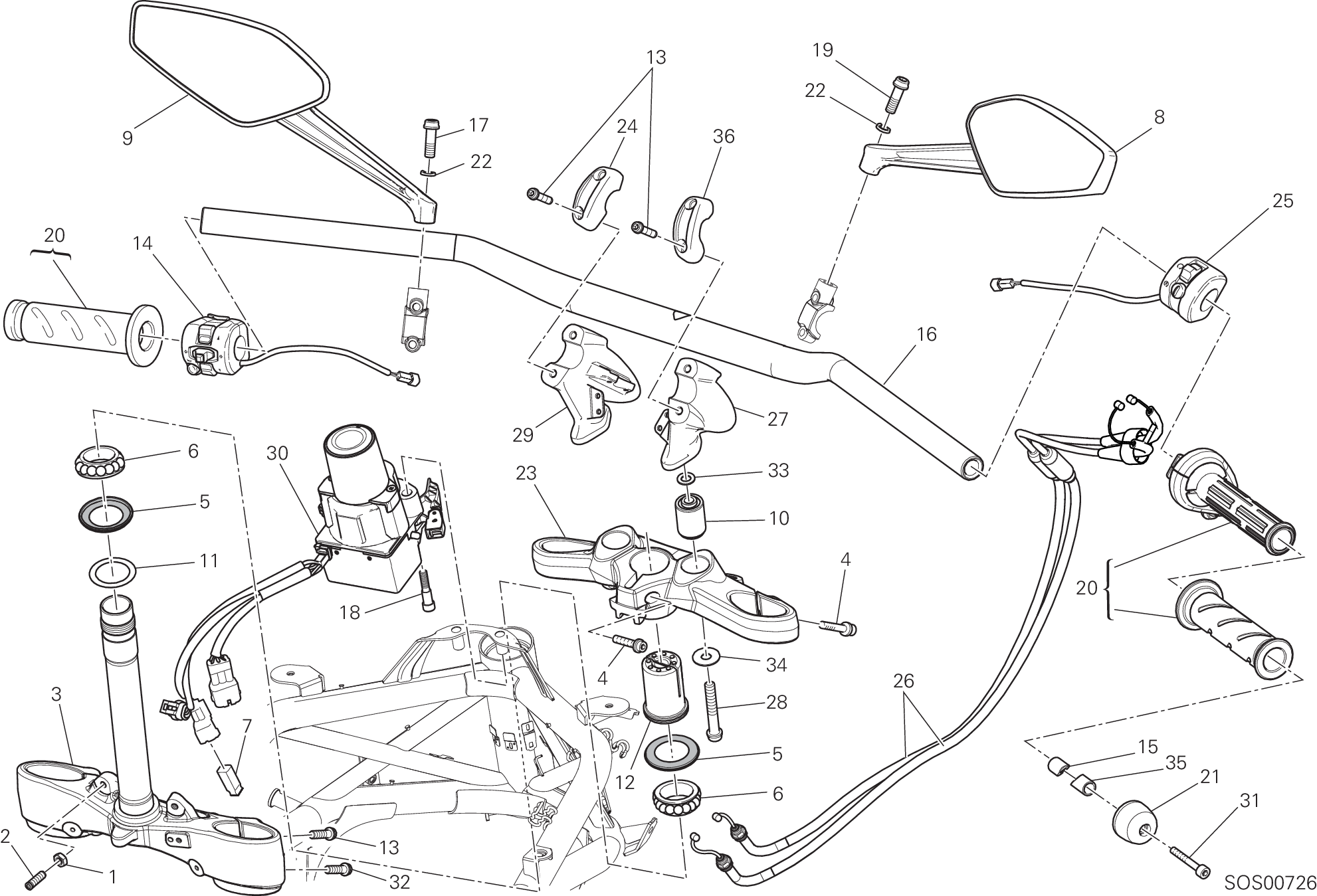

Guidon - Diavel Fl 2015

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	74750071A	Ecrou	2
2	77950641B	Vis special	2
3	34220612B	Socle de direction avec pivot	1
4	77157263B	Vis tceif M8X28 8,8	3
5	93010041B	Bague étanchéité	1
6	70241231A	Roulements direction ntn Sf07A17P	2
7	87210641A	Bouchon connecteur	1
8	52340242AA	Miroir droit gris	1
8	52340242AC	Miroir droit pour mat noir	1
9	52340252AA	Miroir gauche gris	1
9	52340252AC	Miroir gauche pour mat noir	1
10	70010541A	Caoutchouc	2
11	85211031A	Rondelle	1
12	70310441A	Embout	1
13	77157283B	Vis tceif M8X35 8,8	6
14	65110161A	Commutateur gauche	1
15	71111301A	Entretoise	2
16	36011721AB	Guidon noir	1
17	77113741A	Vis M8X25	1
18	77916281C	Vis special	2
19	77113731A	Vis M8X25 gauche	1
20	65420161A	Contrôle gaz	1
21	15310072B	Masse antivibratile guidon	2
22	46210021A	Rondelle elastique 8 mm	2
23	34110761B	Tête de direction	1
24	36011681AA	Cavalier guidon, supérieur gauche	1
25	65010141A	Commutateur droit	1
26	65620732A	Câble gaz	1
27	36011651AA	Cavalier guidon, inférieur droit	1
28	77113941A	Vis tceif M10X1,25X65 8,8	2
29	36011671AA	Cavalier guidon, inférieur gauche	1
30	28611247B	Commutateur hands free 868 mhz	1
30	28611276B	Commutateur hands free 315 mhz	1
31	77150763B	Vis tcei M6X55 uni5931 8,8	2
32	77157203B	Vis tceif M8X14 8,8	2
33	85250401A	Rondelle 10,5X18X1.6	2
34	85210491B	Rondelle 10,5X28X1.5	2
35	71011071A	Douille	2
36	36011661AA	Cavalier guidon, supérieur droit	1
