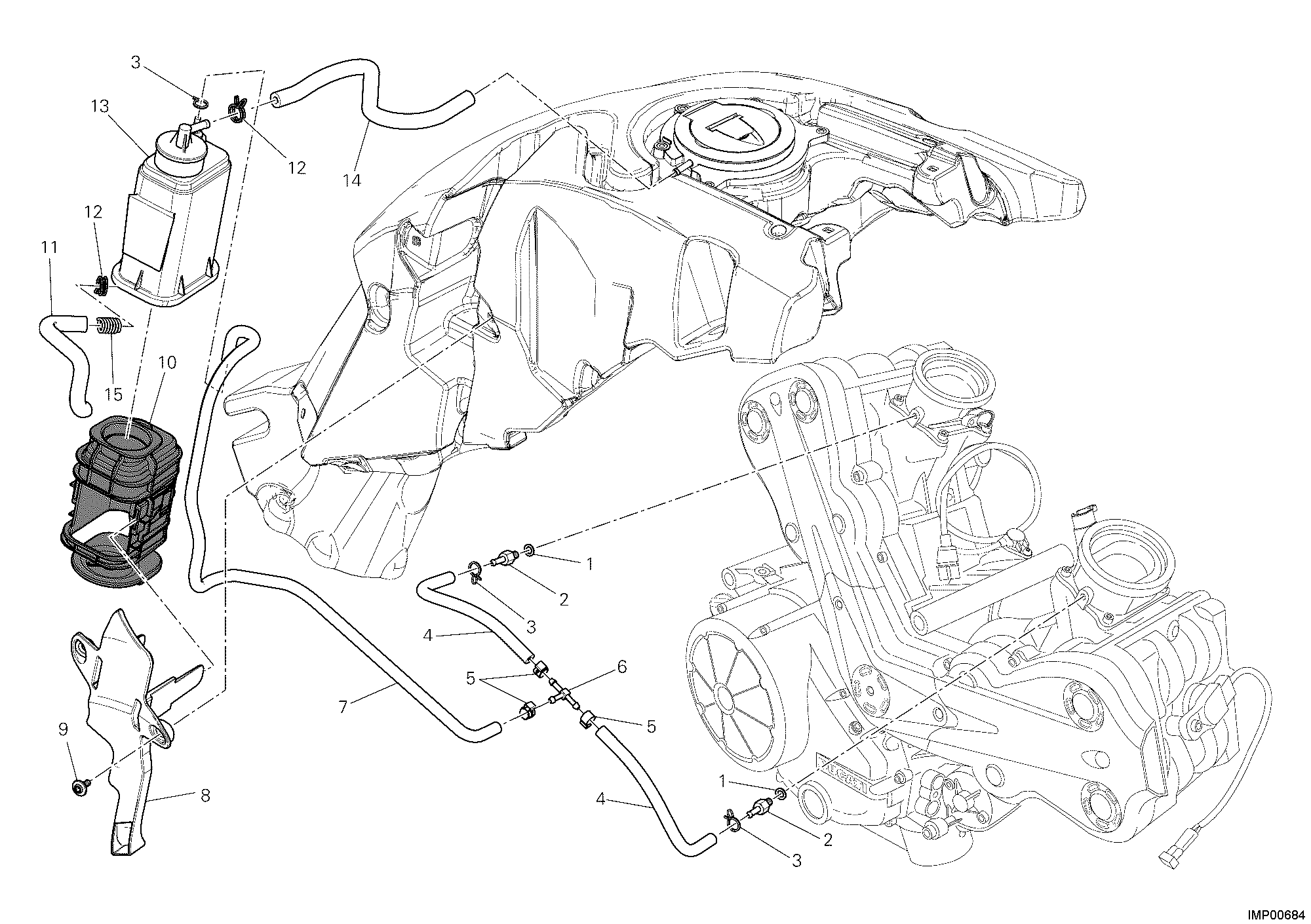

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85250231A | Joint | 2 |
| 2 | 81411111C | Raccord tuyau | 2 |
| 3 | 74140431A | Collier | 3 |
| 4 | 59013721A | Tube 4X10X165 | 2 |
| 5 | 74140581A | Collier | 3 |
| 6 | 81411831A | Raccord à trois voies | 1 |
| 7 | 59013731A | Tube 4X10X705 | 1 |
| 8 | 8291A111A | Bride fixation carbon canister | 1 |
| 9 | 77210853B | Vis | 2 |
| 10 | 86611361A | Tampon caoutchouc | 1 |
| 11 | 59012451A | Tuyau | 1 |
| 12 | 74140571A | Collier | 2 |
| 13 | 42610071B | Filtre canister | 1 |
| 14 | 59013702A | Tube 6X13X317 | 1 |
| 15 | 79910931B | Ressort | 1 |
