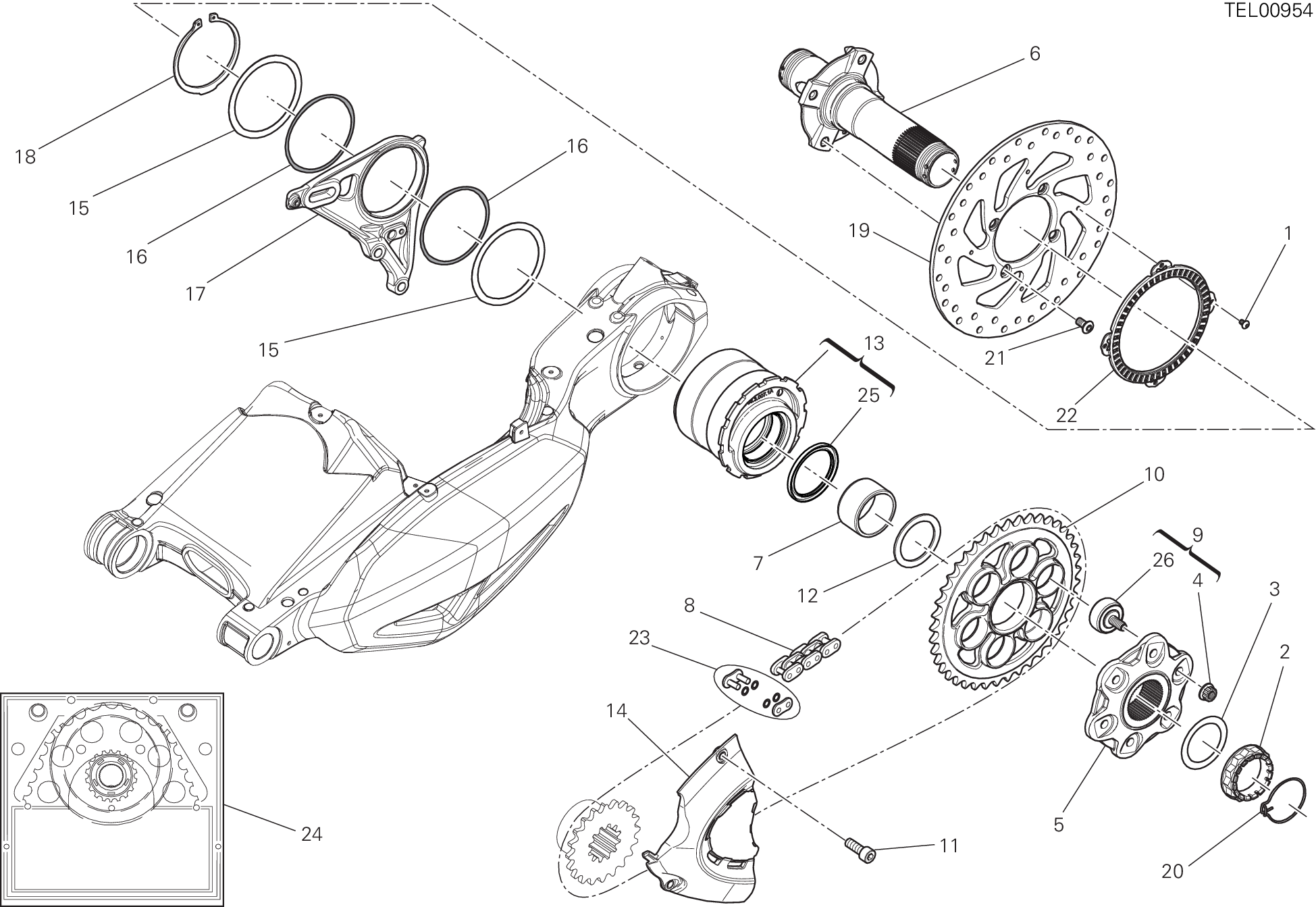

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 72050159EA | Vis | 4 |
| 2 | 75012072AA | Ecrou | 1 |
| 3 | 85212211A | Rondelle 48.5X65X0,5 | 1 |
| 4 | 74810461A | Écrou à embase M10X1 | 6 |
| 5 | 16016841AA | Bride Porte-Couronne | 1 |
| 6 | 81920982AA | Pivot roue arrière | 1 |
| 7 | 88111301A | Entretoise interne | 1 |
| 8 | 67641181A | Chaîne did hv2525-117 | 1 |
| 9 | 70090563A | Amortisseur caoutchouc (sachet qte 6) | 1 |
| 10 | 49411481A | Couronne D43 | 1 |
| 11 | 77140663C | Vis tceif M6X18 10,9 | 2 |
| 12 | 71410751A | Entretoise | 1 |
| 13 | 75620171A | Moyeu | 1 |
| 14 | 46014071A | Couvercle pignon chaîne | 1 |
| 15 | 85212171A | Rondelle 85.5X101X1 | 2 |
| 16 | 88641241A | Joint torique 89.5X3 | 2 |
| 17 | 82510451B | Plaque Porte-Pince Abs | 1 |
| 18 | 88440511A | Circlip 85X3 | 1 |
| 19 | 49241111A | Disque frein arrière | 1 |
| 20 | 75910222A | Agrafe | 1 |
| 21 | 77918261AA | Vis | 4 |
| 22 | 50410091A | Roue phonique arrière | 1 |
| 23 | 67740033A | Joint chain | 1 |
| 24 | 67620781A | Kit transmission secondaire | 1 |
| 25 | 93010102A | Pare-Poussiere | 1 |
| 26 | 70010571A | Joint flexible M10X1 | 6 |
