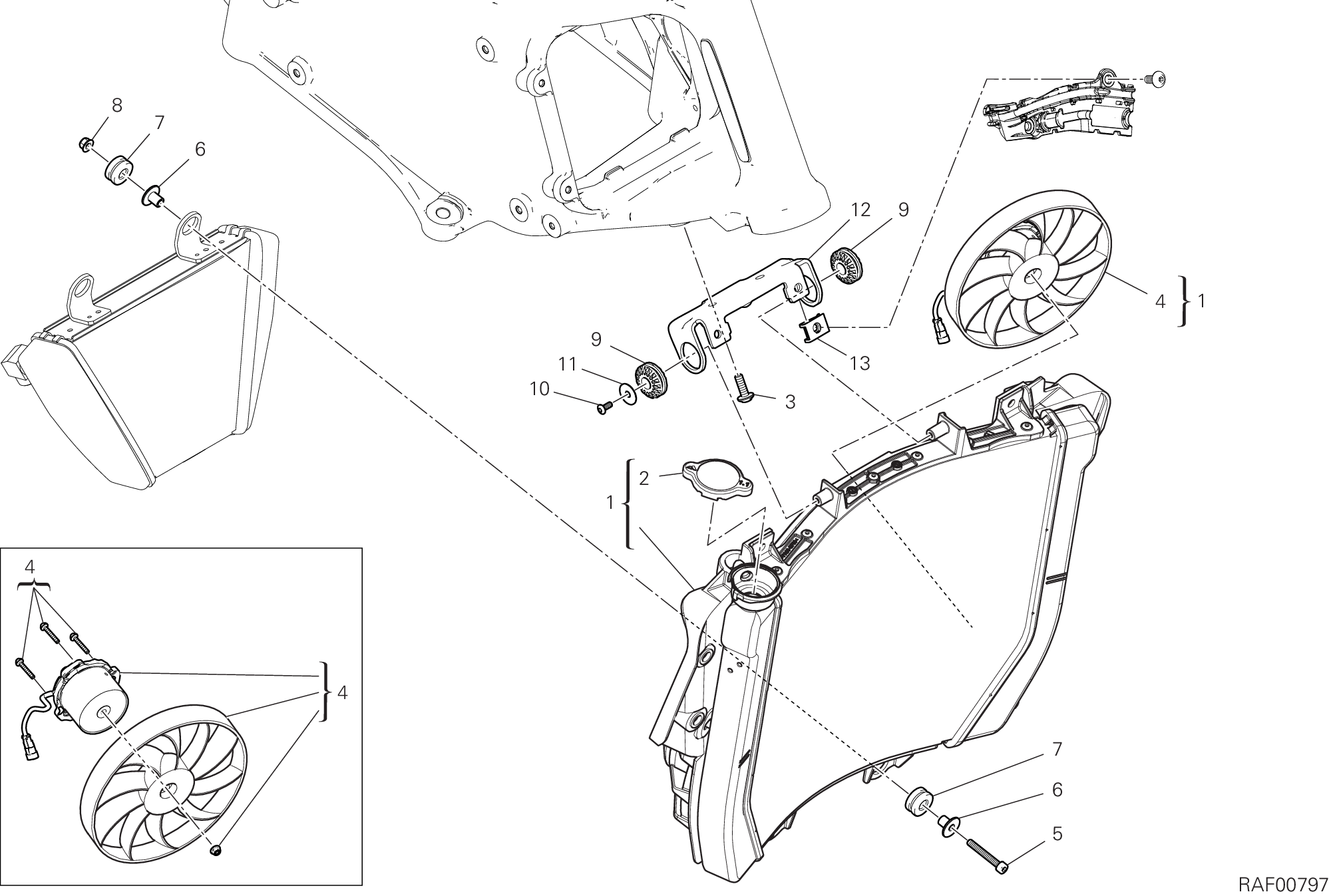

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54811662A | Radiateur D'Eau | 1 |
| 2 | 89310351A | Bouchon radiateur | 1 |
| 3 | 77244348B | Vis | 2 |
| 4 | 55040433A | Electric fan motor Pm4-Fm50 140R-400-B | 2 |
| 5 | 77150498B | Vis tcei M5X40 | 2 |
| 6 | 71616431AA | Entretoise | 4 |
| 7 | 76411501A | Caoutchouc | 4 |
| 8 | 74941103B | Écrou autobloquant | 2 |
| 9 | 76411361A | Joint en caoutchouc Anti-Vibration | 2 |
| 10 | 77440061A | Vis taraud | 1 |
| 11 | 85211961B | Rondelle 6,4X25X1,5 | 1 |
| 12 | 8301M171AA | Équerre radiateur D'Eau | 1 |
| 13 | 85040381A | Fixation rapide | 2 |
