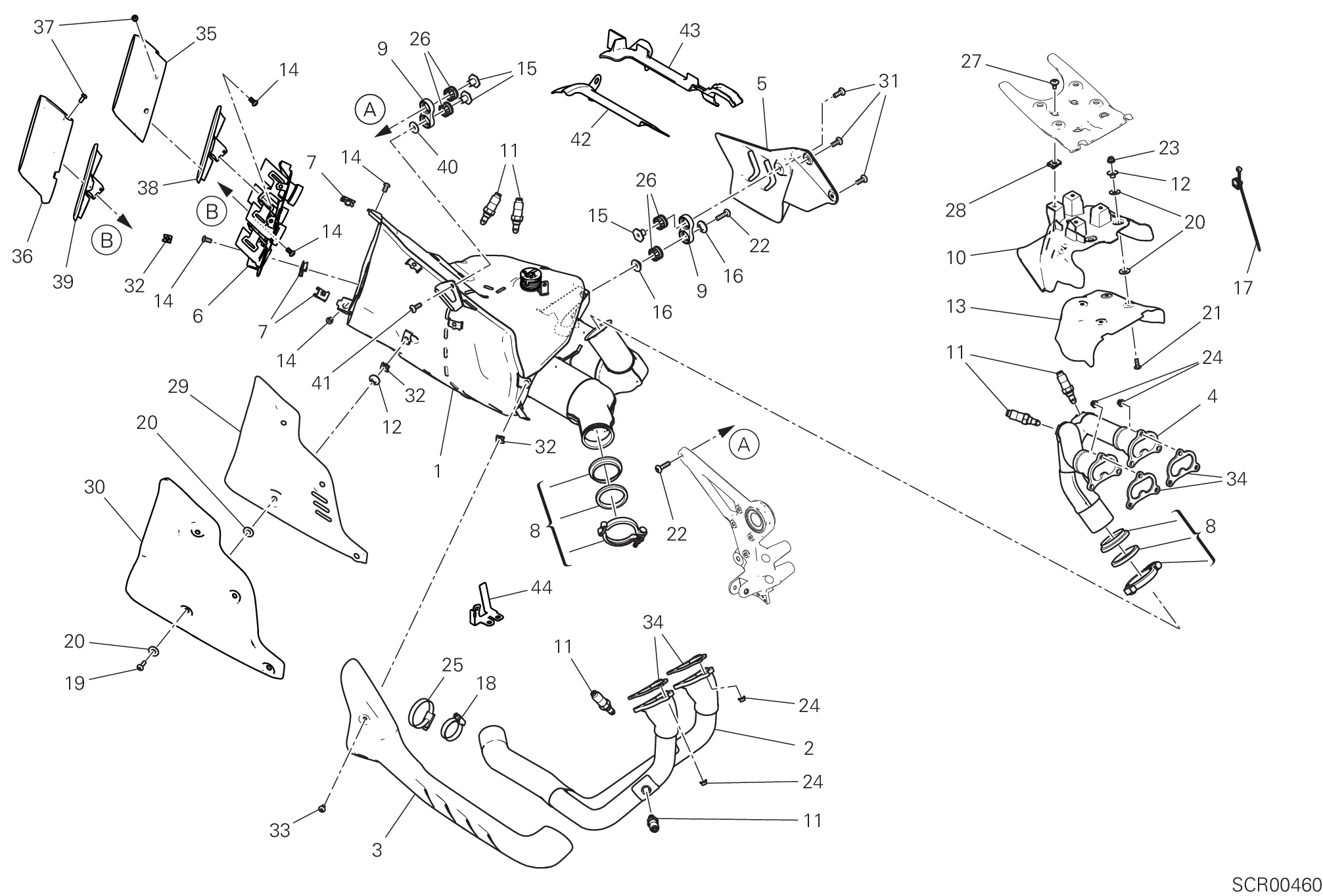

44 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 57415022A | Silencieux complet | 1 |
| 2 | 57015331A | Collecteur D'Echappement horizontal | 1 |
| 3 | 46111312AB | Pare-Chaleur horizontal | 1 |
| 4 | 57115221A | Collecteur D'Echappement vertical | 1 |
| 5 | 4601M651AA | Pare-Chaleur gauche | 1 |
| 6 | 57312482A | Équerre terminal | 1 |
| 7 | 85040631A | Fixation rapide | 3 |
| 8 | 575P0071A | Kit joint D'Échappement | 2 |
| 9 | 57610671A | Support silencieux | 2 |
| 10 | 4601M631A | Pare-Chaleur devant | 1 |
| 11 | 55215541A | Sonde lambda | 6 |
| 12 | 71614251A | Entretoise | 8 |
| 13 | 4601M621A | Pare-Chaleur arrière | 1 |
| 14 | 72050313C | Vis | 5 |
| 15 | 71011491A | Entretoise | 3 |
| 16 | 71614141A | Entretoise 6,25X10X5,75 | 2 |
| 17 | 069191030 | Collier | 2 |
| 18 | 74141851A | Collier 25-40 mm | 1 |
| 19 | 77244203B | Vis | 4 |
| 20 | 85640121A | Rosette | 16 |
| 21 | 77244193B | Vis | 4 |
| 22 | 77244373B | Vis | 2 |
| 23 | 74841091AA | Ecrou | 4 |
| 24 | 74810361A | Ecrou | 12 |
| 25 | 74143031A | Collier | 1 |
| 26 | 76410241A | Joint en caoutchouc Anti-Vibration | 4 |
| 27 | 77214411AA | Vis tceif M5X9 | 4 |
| 28 | 85044691A | Fixation rapide | 4 |
| 29 | 4601M581A | Pare-Chaleur | 1 |
| 30 | 46017472AA | Pare-Chaleur droit | 1 |
| 31 | 77244353BA | Vis | 3 |
| 32 | 85040471A | Fixation rapide M5 | 11 |
| 33 | 77244173B | Vis tbei M5X12 | 2 |
| 34 | 79010371A | Joint tuyau échappement | 4 |
| 35 | 57312461A | Camicia sup. silenz. V21R | 1 |
| 36 | 57312451A | Camicia inf. silenz. V21R | 1 |
| 37 | 72050173CA | Vis | 5 |
| 38 | 57312441AA | Culot silencieux supérieur | 1 |
| 39 | 57312431AA | Culot silencieux inférieur | 1 |
| 40 | 85211671A | Rondelle 6,2X20X1,5 | 1 |
| 41 | 72050318C | Vis | 1 |
| 42 | 4601R012A | Pare-Chaleur | 1 |
| 43 | 4601R021A | Pare-Chaleur plastique | 1 |
| 44 | 8301R312BA | Equerre | 1 |
