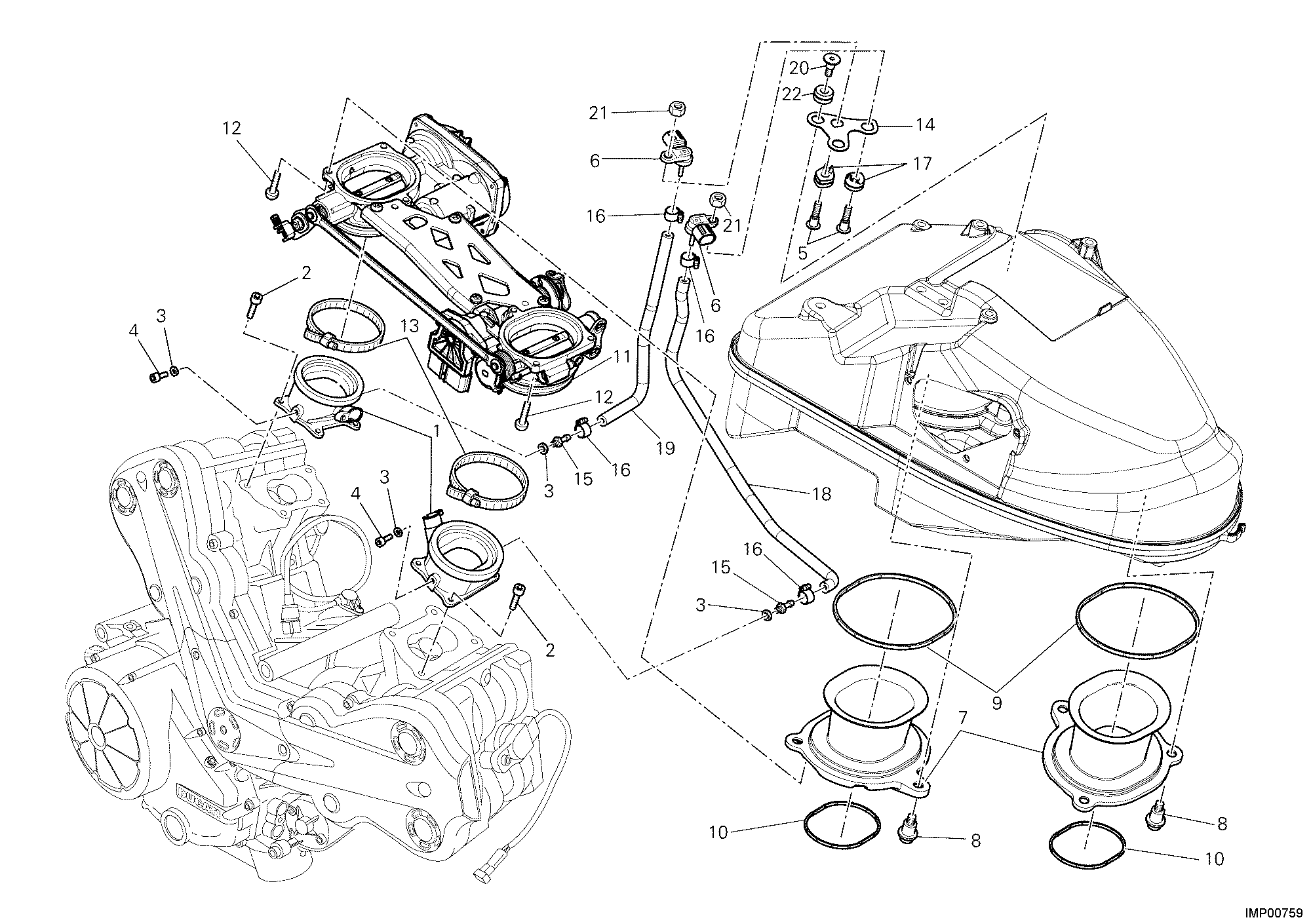

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14010663A | Raccord D'Admission | 2 |
| 2 | 77112331A | Vis tcei M6X16 | 6 |
| 3 | 85250231A | Joint | 4 |
| 4 | 77350618B | Vis tceir M6X8 | 2 |
| 5 | 77917131A | Vis | 2 |
| 6 | 55241571A | Sonde pression | 2 |
| 7 | 13510352B | Entonnoir venturi prise air | 2 |
| 8 | 77210853B | Vis | 6 |
| 9 | 78810962A | Joint entonnoir venturi | 2 |
| 10 | 78810971A | Joint | 2 |
| 11 | 28240871A | Corps à papillon complet | 1 |
| 12 | 77510171C | Vis tbei M5X16 | 6 |
| 13 | 74141871A | Collier 60-80 mm | 2 |
| 14 | 83016951A | Equerre | 1 |
| 15 | 81413341A | Raccord | 2 |
| 16 | 74141711A | Collier 10-7 mm | 4 |
| 17 | 76411611A | Caoutchouc | 2 |
| 18 | 59013641C | Tuyau horizontale | 1 |
| 19 | 59013651C | Tuyau verticale | 1 |
| 20 | 77917141A | Vis special | 2 |
| 21 | 75050061B | Ecrou | 2 |
| 22 | 76410291A | Caoutchouc | 2 |
