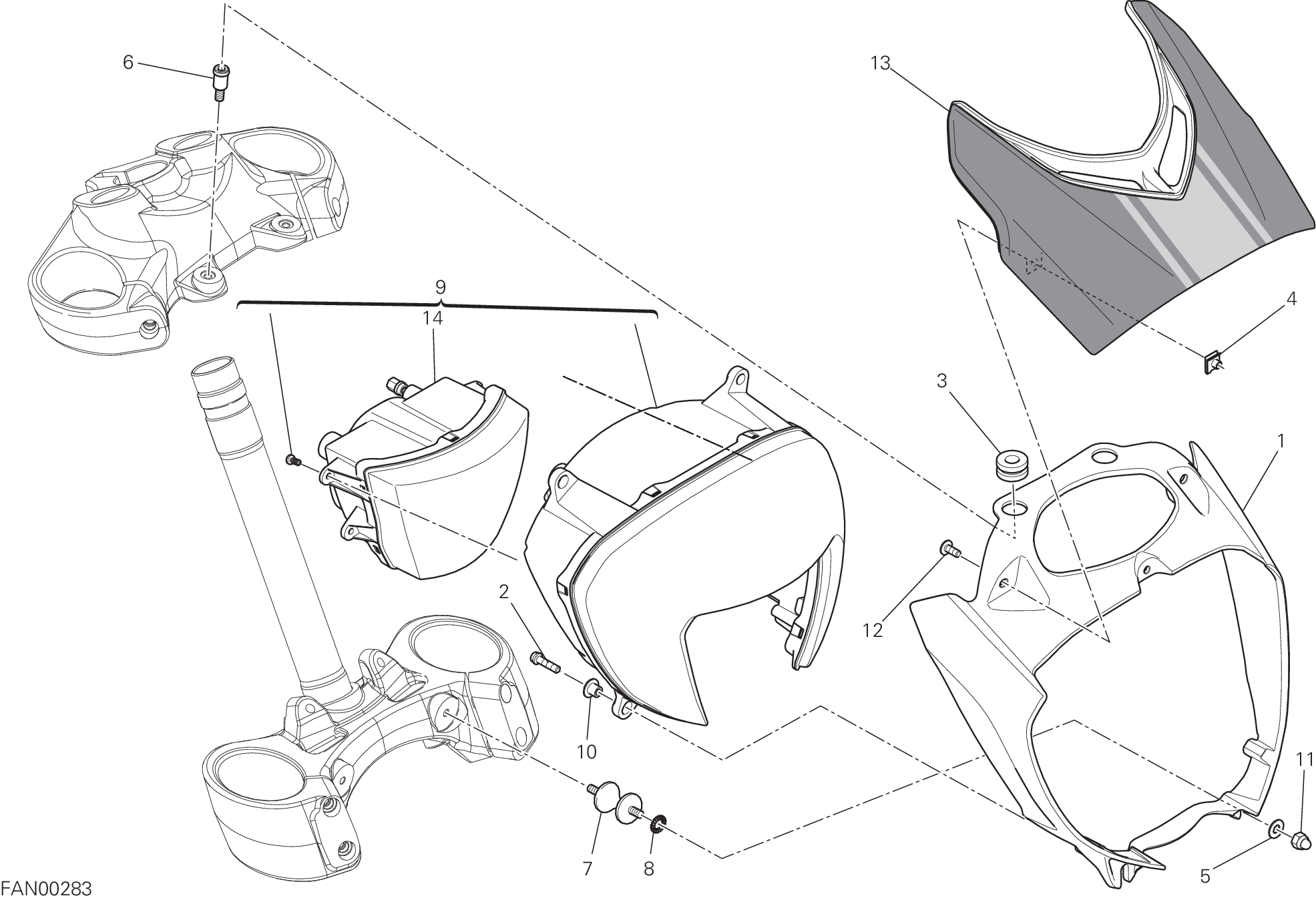

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8291C431AA | Support | 1 |
| 2 | 77156433B | Vis tceif M5X20 8,8 | 4 |
| 3 | 76410641A | Joint en caoutchouc Anti-Vibration | 2 |
| 4 | 85040471A | Fixation rapide M5 | 3 |
| 5 | 85240171A | Rondelle | 2 |
| 6 | 82113571A | Pivot filetée | 2 |
| 7 | 70010481B | Silentbloc M6X12 | 2 |
| 8 | 85550001B | Rondelle elastique | 2 |
| 9 | 52020121B | Feu avant | 1 |
| 10 | 71614061A | Entretoise 5X8X6.8 | 4 |
| 11 | 75050061B | Ecrou | 2 |
| 12 | 77240268C | Vis | 3 |
| 13 | 48017431AA | Couvercle supérieur feu avant | 1 |
| 14 | 52010291A | Feu de route | 1 |
