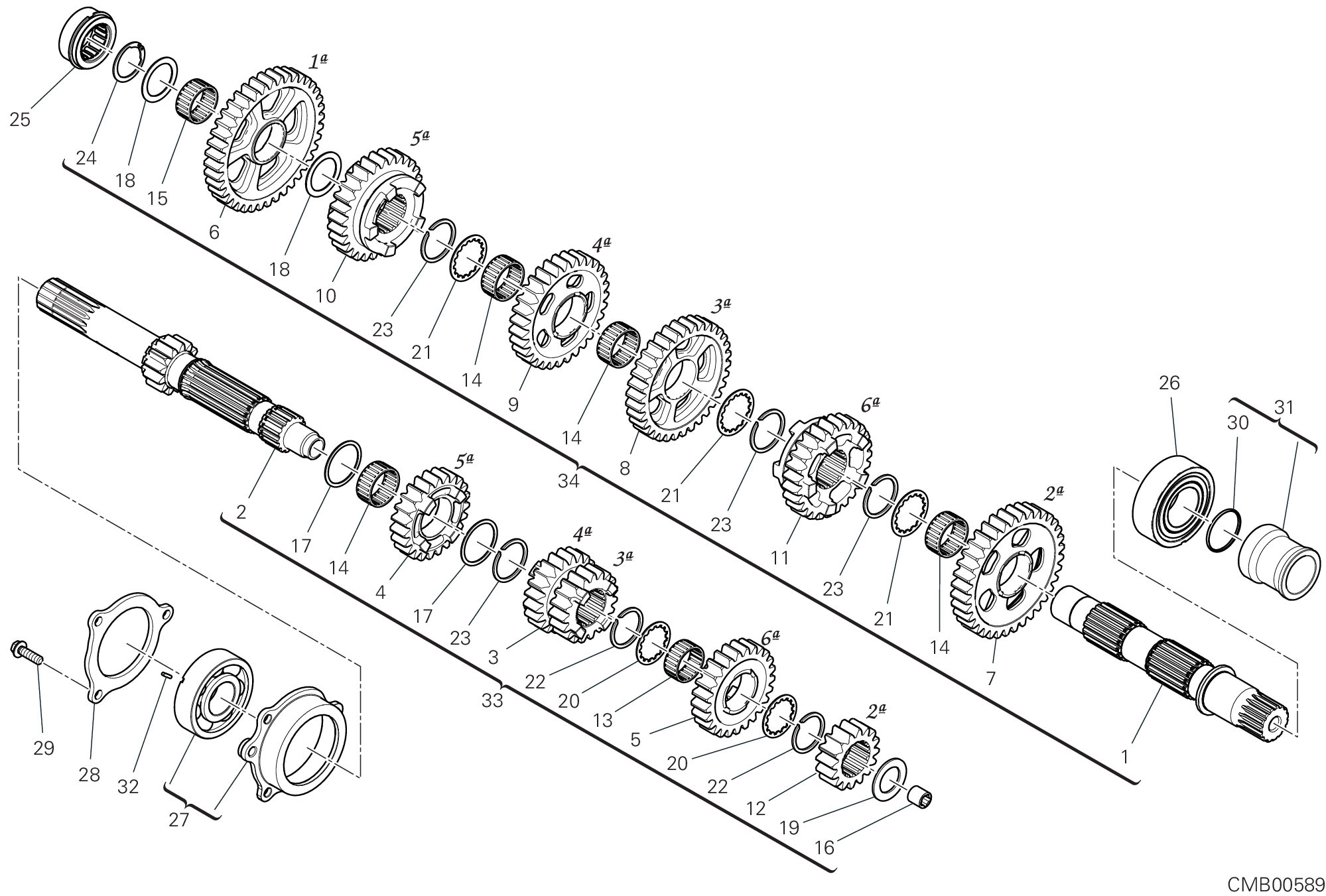

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14912603A | Arbre secondaire | 1 |
| 2 | 14912541A | Arbre primaire D13 | 1 |
| 3 | 17216051A | 3Rd/4Th driving gear Z19/21 I=68 | 1 |
| 4 | 17216061A | Engrenage menant 5Me vitesse D23 | 1 |
| 5 | 17216071A | Engrenage conducteur 6Eme vitesse D25 | 1 |
| 6 | 17216031A | Engrenage entraine 1Ere vitesse D40 | 1 |
| 7 | 17216081A | Engrenage entraine 2Me vitesse D36 | 1 |
| 8 | 17216091A | 3Rd driven gear Z34 I=68 | 1 |
| 9 | 17216101A | 4Th driven gear Z31 I=68 | 1 |
| 10 | 17216111A | 5Th driven gear Z29 I=68 | 1 |
| 11 | 17216121A | 6Th driven gear Z27 I=68 | 1 |
| 12 | 17216041A | 2Nd driving gear Z16 I=68 | 1 |
| 13 | 70140311A | Roulement à aiguilles | 1 |
| 14 | 70140321A | Roulement à aiguilles | 4 |
| 15 | 70140331A | Roulement à aiguilles | 1 |
| 16 | 71210631A | Douille | 1 |
| 17 | 85213291A | Rondelle de butée | 2 |
| 18 | 85213311A | Rondelle de butée | 2 |
| 19 | 85214141A | Rondelle de butée | 1 |
| 20 | 85611372A | Rondelle, frein 28X32.5X1 | 2 |
| 21 | 85611491A | Rosette rainuree | 3 |
| 22 | 88440731A | Anneau arrêt | 2 |
| 23 | 88440741A | Anneau arrêt | 4 |
| 24 | 88440751A | Circlip | 1 |
| 25 | 70241761A | Roulement à aiguilles | 1 |
| 26 | 70241781A | Roulement à rouleaux | 1 |
| 27 | 710P0021A | Roulement (ensemble) | 1 |
| 28 | 71012021B | Plaque | 1 |
| 29 | 77253314CF | Vis | 3 |
| 30 | 88640042A | Joint torique | 1 |
| 31 | 713P0021A | Entretoise pignon chaîne | 1 |
| 32 | 68050101A | Clavette 2X2X10 | 1 |
| 33 | 15022391A | Arbre principal de boîte de vitesses complet | 1 |
| 34 | 15022463A | Arbre secondaire de boîte de vitesses complet | 1 |
