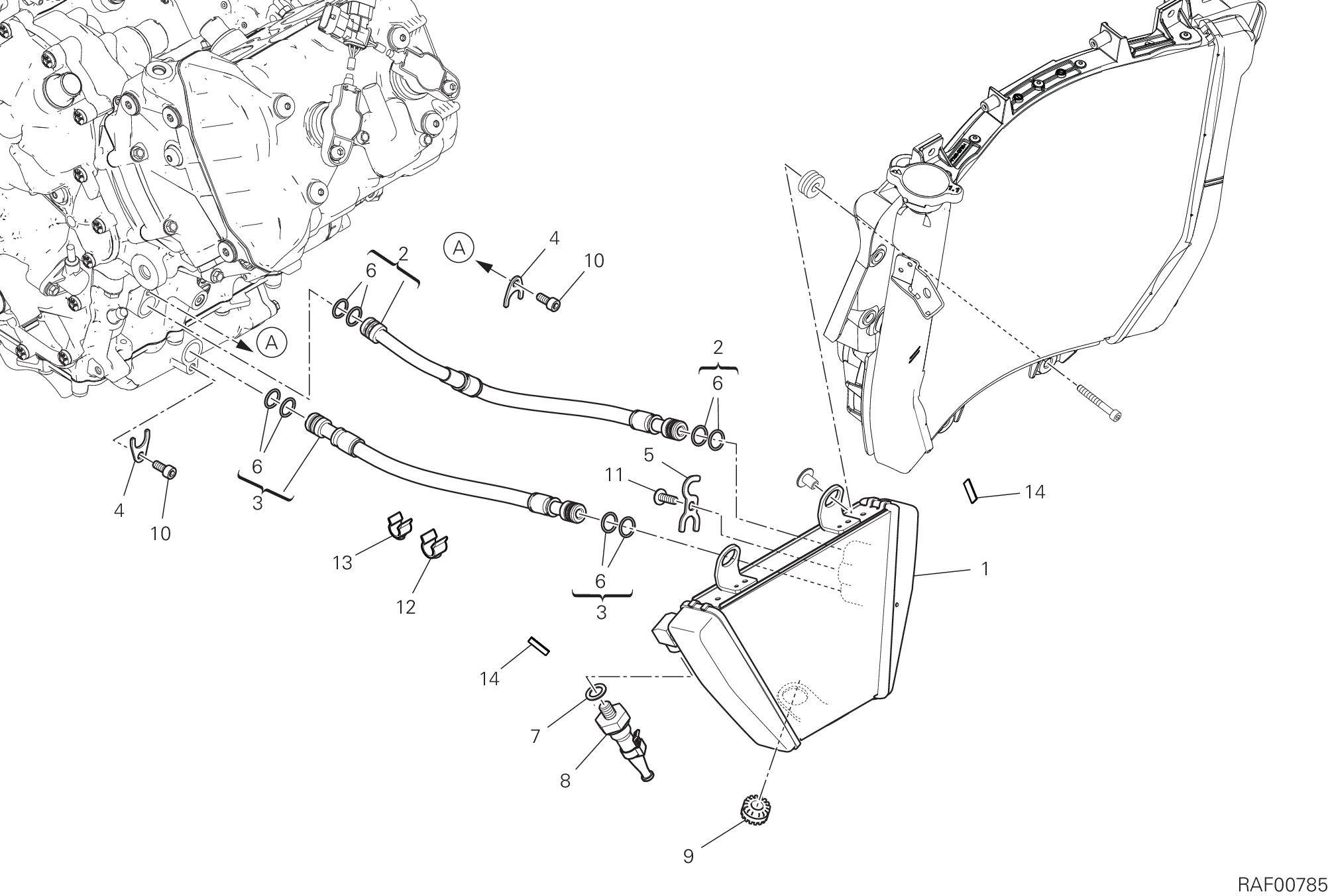

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54811651A | Radiateur à huile | 1 |
| 2 | 54911523A | Tuyau de refoulement huile | 1 |
| 3 | 54911532A | Tuyau | 1 |
| 4 | 82718471AA | Plaquette | 2 |
| 5 | 82714201A | Plaquette | 1 |
| 6 | 88643141A | Joint D'Etancheite | 8 |
| 7 | 85211951A | Joint 10,5X17X2 | 1 |
| 8 | 53940302A | Bulbe de pression D'Huile | 1 |
| 9 | 76410241A | Joint en caoutchouc Anti-Vibration | 1 |
| 10 | 77116648B | Vis M6X14 | 2 |
| 11 | 77240438C | Vis tbeif M6X18 | 1 |
| 12 | 75841191A | Passe-Tube | 1 |
| 13 | 75841201A | Passe-Tube | 1 |
| 14 | 86612791A | Tampon caoutchouc | 2 |
