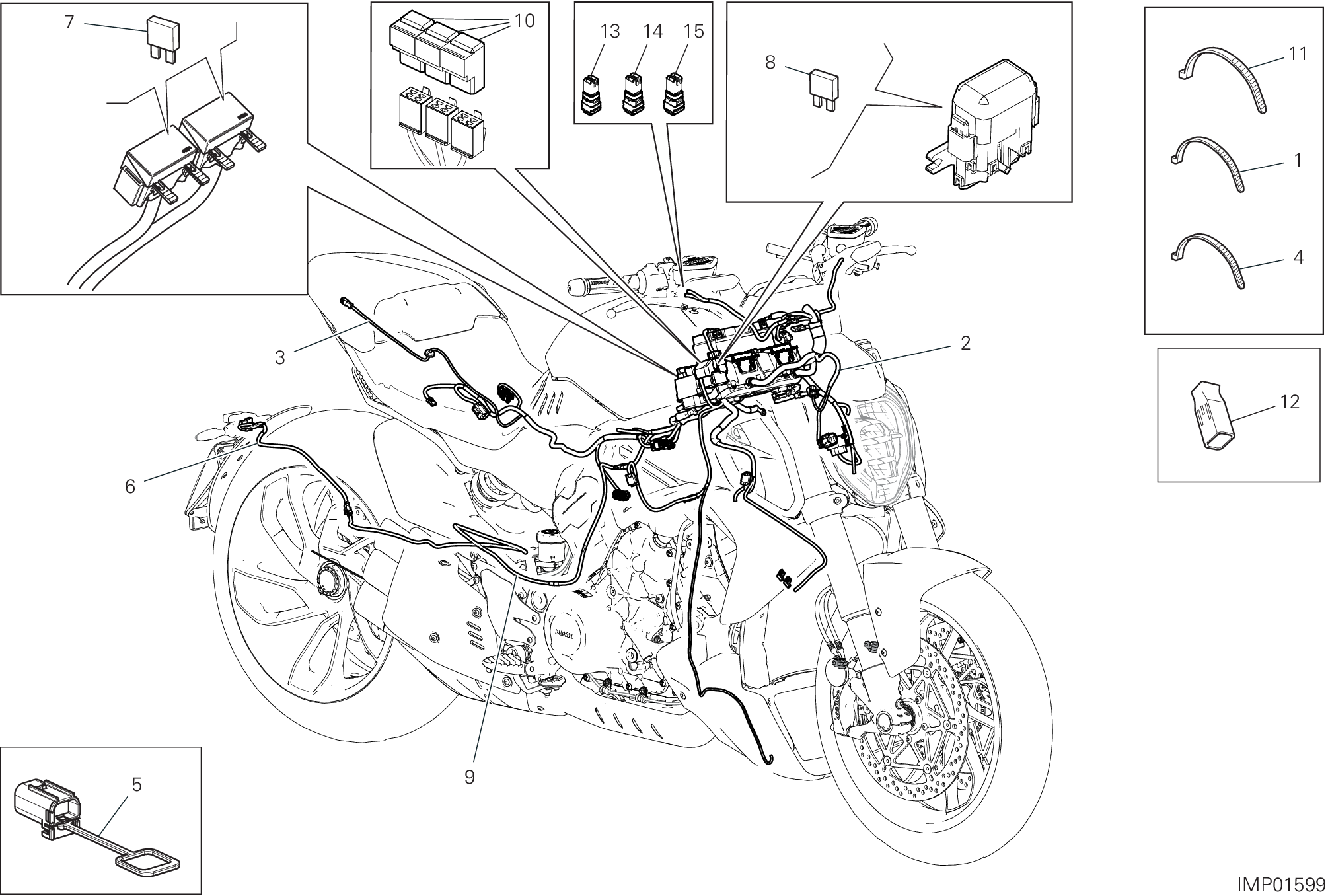

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 069191030 | Collier | 11 |
| 2 | 5101I231D | CâBlage principal | 1 |
| 3 | 5101I261C | Faisceau arrière 500 h/g | 1 |
| 4 | 74140381A | Collier | 4 |
| 5 | 87211681A | Bouchon | 1 |
| 6 | 5101M431A | 1705 Tail frame W.H | 1 |
| 7 | 38940191A | Fusibile 5A | 1 |
| 7 | 38940201A | Fusible 10A | 1 |
| 7 | 38940211A | Fusible 15A | 1 |
| 7 | 38940221A | Fusible 20A | 1 |
| 7 | 38940241A | Fusible 7.5à | 1 |
| 7 | 38940251A | Fusible 30A | 1 |
| 7 | 38940261A | Fusibile 25A | 1 |
| 8 | 38940351A | Fusibile 50A (emballage de 10 pieces) | 1 |
| 9 | 5101L171A | Câblage électrique | 1 |
| 10 | 54140151A | Relais | 3 |
| 11 | 74142941A | Collier | 1 |
| 12 | 87210641A | Bouchon connecteur | 1 |
| 13 | 38620061A | Connecteur à 6 voies | 2 |
| 14 | 38620071A | Connector tyco nano mqs 4 way code B | 2 |
| 15 | 38620081A | Connecteur | 2 |
