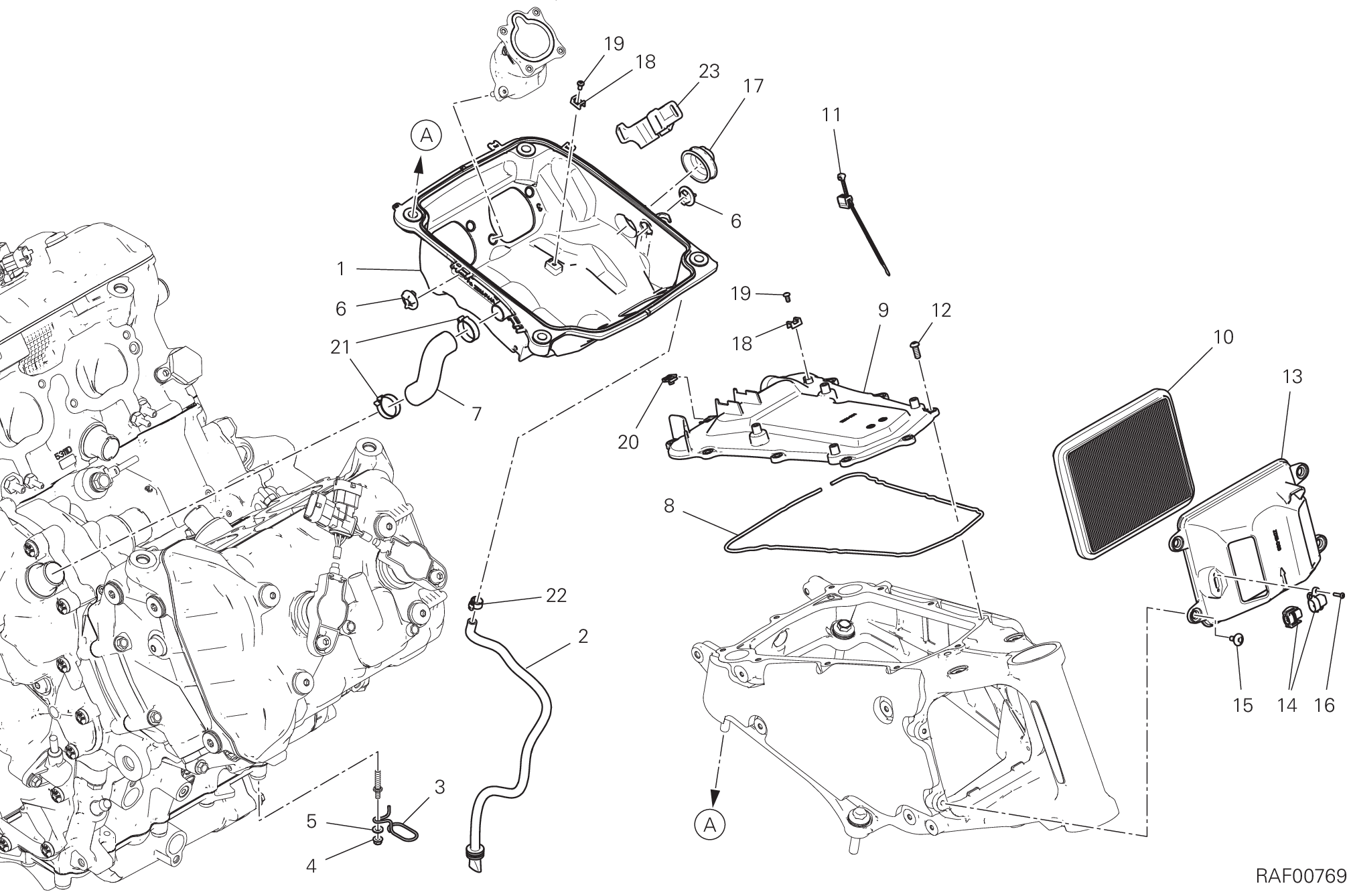

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 44219452A | Boîte à filtre inférieure | 1 |
| 2 | 59019441A | Tuyau drainage airbox | 1 |
| 3 | 88111411A | Passe-Tube | 1 |
| 4 | 74941108B | Ecrou | 1 |
| 5 | 85213081A | Rondelle | 1 |
| 6 | 87211261AB | Bouchon | 2 |
| 7 | 87614181A | Tuyau | 1 |
| 8 | 79111491A | Joint | 1 |
| 9 | 24717422A | Couvercle airbox supérieur | 1 |
| 10 | 42610691A | Filtre à air | 1 |
| 11 | 75840801A | Collier | 3 |
| 12 | 77550213C | Vis tbei M6X16 | 10 |
| 13 | 80111381A | Conduit | 1 |
| 14 | 55240121A | Capteur température air | 1 |
| 15 | 77214411BA | Vis special | 4 |
| 16 | 77440183C | Vis | 2 |
| 17 | 76410862A | Caoutchouc | 1 |
| 18 | 85041711A | Passe-Tube | 2 |
| 19 | 77440141A | Vis taraud 4X8 wn1412 | 3 |
| 20 | 85041951AA | Fixation rapide | 2 |
| 21 | 74141491A | Collier 26/8 mm | 2 |
| 22 | 74140651A | Fascetta 11-7 mm | 1 |
| 23 | 8291V081A | Support connecteur | 1 |
