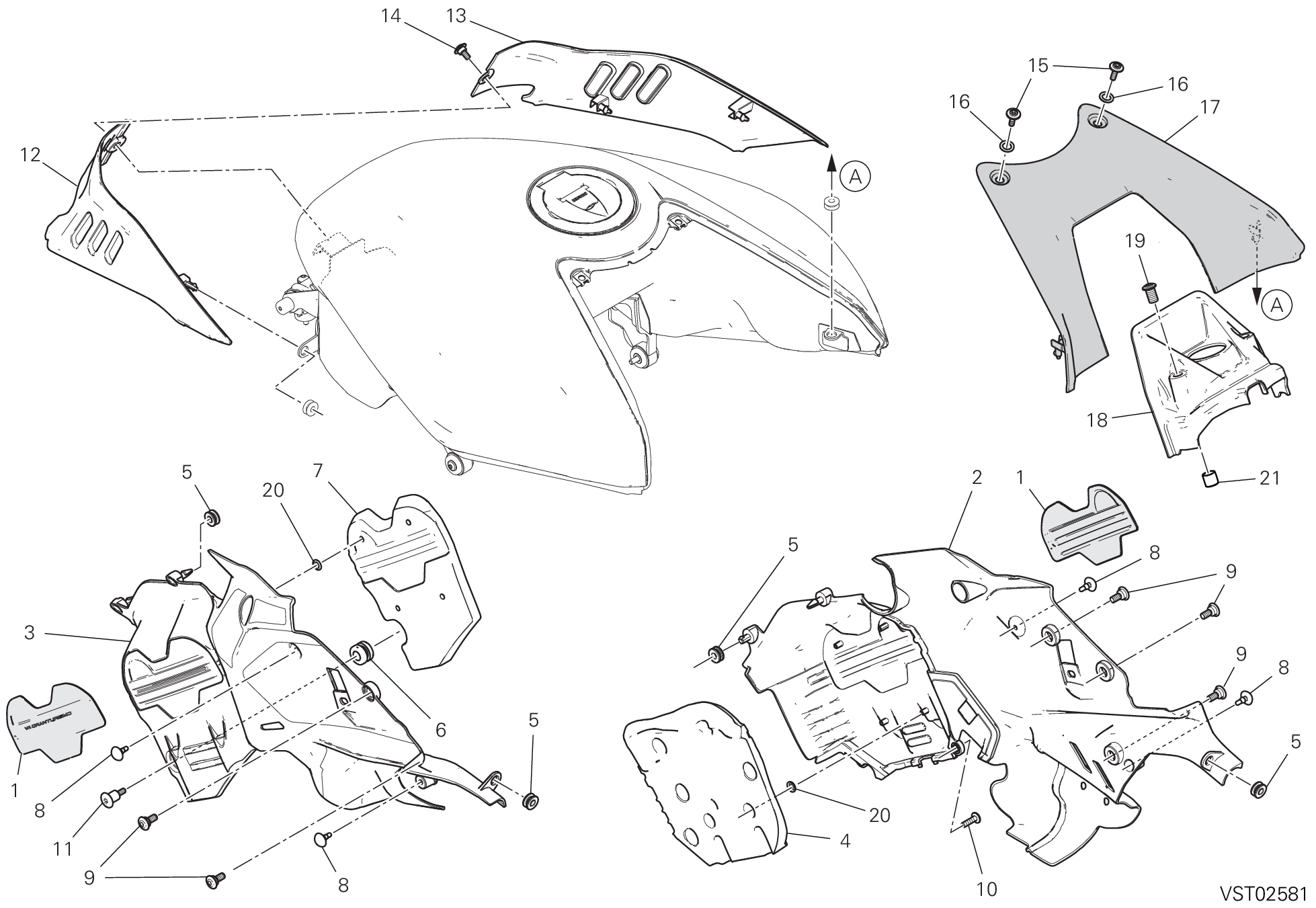

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4801D531A | Engine cover plate | 2 |
| 2 | 4601M532A | Calotte gauche | 1 |
| 3 | 4601M542A | Calotte droit | 1 |
| 4 | 48612991A | Sound-Absorbing panel left engine cover | 1 |
| 5 | 76412441A | Joint en caoutchouc Anti-Vibration | 2 |
| 6 | 76414191A | Silentbloc | 1 |
| 7 | 48613041A | Panneau insonorisant droit | 1 |
| 8 | 86610751A | Tampon | 4 |
| 9 | 77211261B | Vis special | 5 |
| 10 | 77211091C | Vis special | 2 |
| 11 | 77910921A | Vis | 1 |
| 12 | 48217102A | Panneau latéral gauche R╘servoir | 1 |
| 13 | 48217092A | Panneau latéral droit R╘servoir | 1 |
| 14 | 77214411AA | Vis tceif M5X9 | 1 |
| 15 | 77214371AA | Vis | 2 |
| 16 | 85212181A | Rondelle en nylon 9X14X1 | 2 |
| 17 | 48217081AA | Couvercle R╘servoir | 1 |
| 18 | 4601M571A | Couvercle handsfree | 1 |
| 19 | 75011491AB | Écrou, special | 2 |
| 20 | 85040521A | Jonc | 8 |
| 21 | 71113331AA | Douille | 2 |
