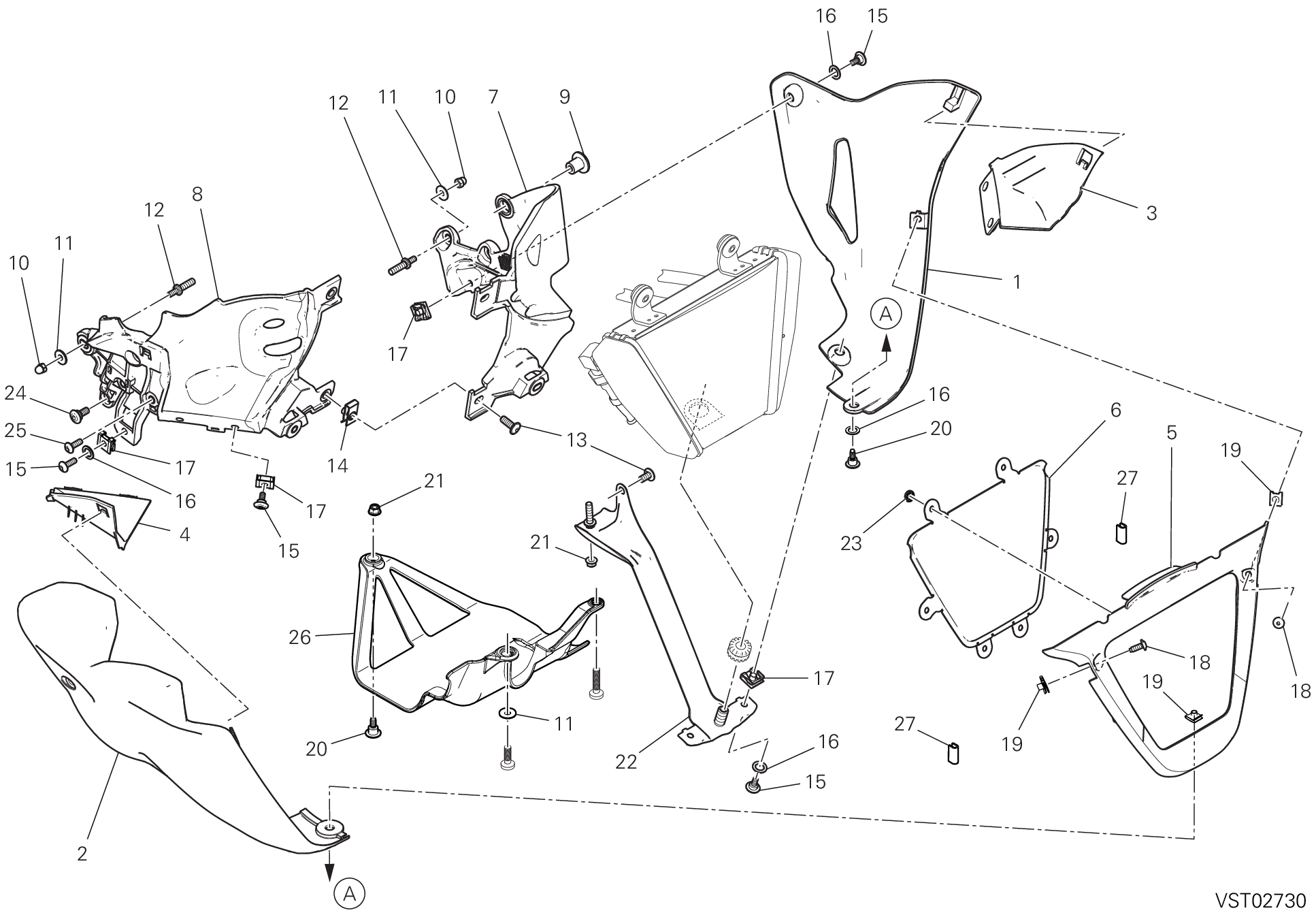

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4801D091AA | Calotte gauche | 1 |
| 1 | 4801D091AC | Calotte gauche | 1 |
| 2 | 4801D101AA | Calotte droit | 1 |
| 2 | 4801D101AC | Calotte droit | 1 |
| 3 | 4801D111A | Appendix left front belly fairing | 1 |
| 4 | 4801D121A | Appendix right front belly fairing | 1 |
| 5 | 4801D131A | Front belly fairing | 1 |
| 6 | 4601M521AA | Filet | 1 |
| 7 | 8291P211A | Left belly fairing support | 1 |
| 8 | 8291P221A | Right belly fairing support | 1 |
| 9 | 7791B801AA | Vis special | 1 |
| 10 | 75040141A | Ecrou | 3 |
| 11 | 85250311AB | Rondelle | 4 |
| 12 | 7791C483AA | Vis special M6X20 | 3 |
| 13 | 77240403CA | Vis M6X12 | 1 |
| 14 | 85044281A | Fixation rapide | 2 |
| 15 | 77214411AA | Vis tceif M5X9 | 8 |
| 16 | 85212181A | Rondelle en nylon 9X14X1 | 5 |
| 17 | 85041931A | Jonc | 8 |
| 18 | 77244173B | Vis tbei M5X12 | 2 |
| 19 | 85040471A | Fixation rapide M5 | 3 |
| 20 | 77210841C | Vis | 2 |
| 21 | 74941108B | Ecrou | 2 |
| 22 | 8301M521AA | Equerre | 1 |
| 23 | 85040521A | Jonc | 6 |
| 24 | 77211261B | Vis special | 1 |
| 25 | 77244193B | Vis | 2 |
| 26 | 4601R151A | Sous-Carter D'Huile | 1 |
| 27 | 76414241A | Caoutchouc | 2 |
