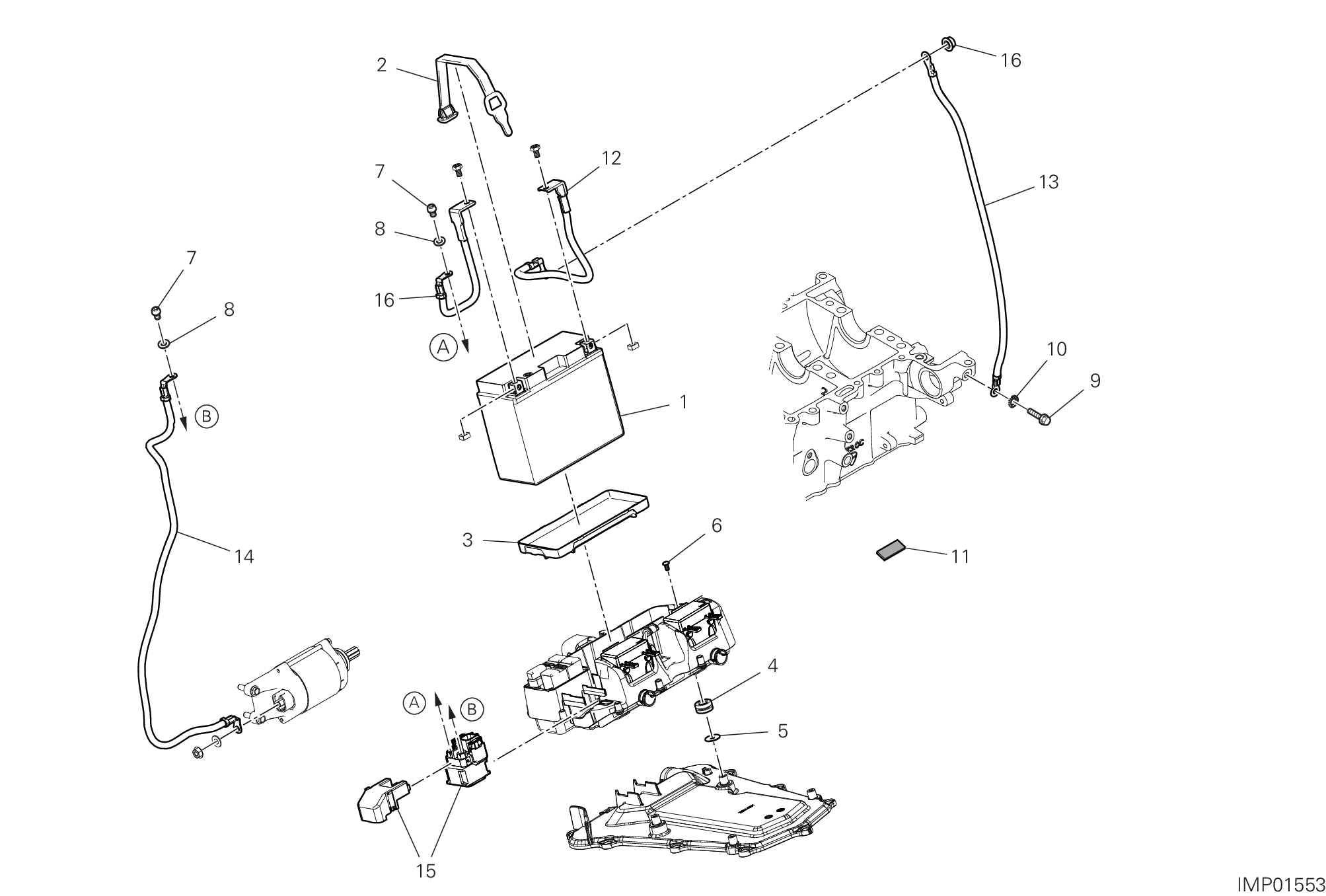

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 39540741A | Batterie | 1 |
| 2 | 75910511A | Elastique batterie | 1 |
| 3 | 8291P361A | Support batterie | 1 |
| 4 | 76410901A | Caoutchouc | 4 |
| 5 | 85241711A | Rondelle | 4 |
| 6 | 77440171A | Vis taraud | 4 |
| 7 | 77156628B | Vis tceif M6X10 | 2 |
| 8 | 85350101A | Rondelle elastique | 2 |
| 9 | 77211061A | Vis tef M6X14 | 1 |
| 10 | 85550001B | Rondelle elastique | 1 |
| 11 | 86612241A | Tampon caoutchouc | 6 |
| 12 | 51311061A | Cable | 1 |
| 13 | 51310931B | Câble masse batterie - moteur | 1 |
| 14 | 51411101C | Câble telerupteur - démarreur | 1 |
| 15 | 39740081B | Relais démarrage | 1 |
| 16 | 74841101AA | Écrou M6 | 1 |
