Pincez pour zoomer · touchez une pièce

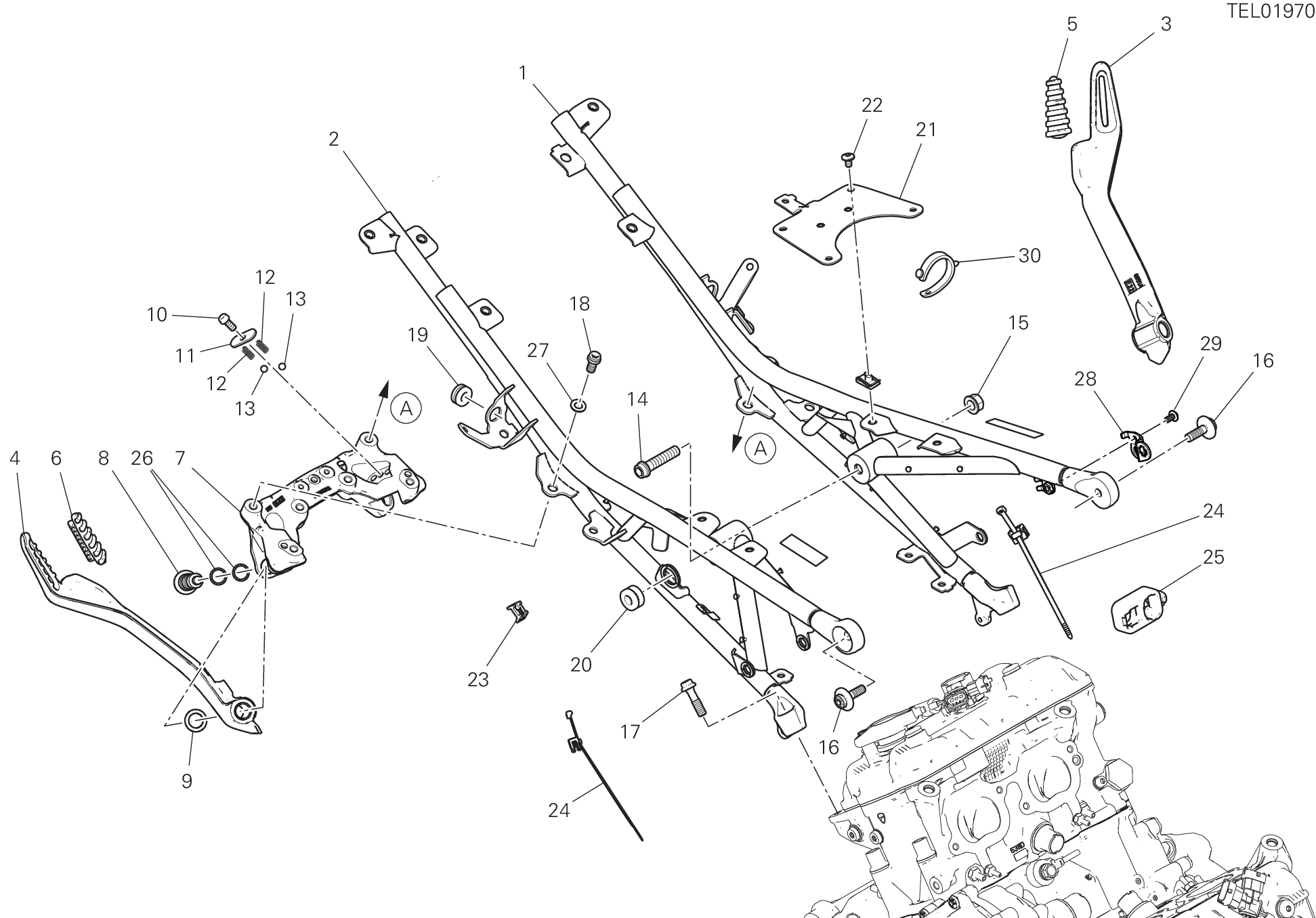

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47018952CA | Cadre arrière gauche | 1 |
| 2 | 47018941CA | Cadre arrière droit | 1 |
| 3 | 46520952AA | Repose-Pieds arrière arrière | 1 |
| 4 | 46520942AA | Repose-Pieds arrière droit | 1 |
| 5 | 76510341A | Rear lh foot peg rubber pad | 1 |
| 6 | 76510331A | Rear rh foot peg rubber pad | 1 |
| 7 | 82414391AA | Fin. passenger foot peg holder plate | 1 |
| 8 | 82113561A | Pivot Repose-Pieds arrière | 2 |
| 9 | 85212731A | Rondelle 14,5X22X0,5 | 2 |
| 10 | 77156643B | Vis tceif M6X14 8,8 | 2 |
| 11 | 82716051A | Plaquette | 2 |
| 12 | 79910241B | Ressort | 4 |
| 13 | 84740021A | Bille | 4 |
| 14 | 7715936BG | Vis | 1 |
| 15 | 74840241AB | Écrou M10X1.25 | 1 |
| 16 | 7791B441AA | Vis special | 2 |
| 17 | 7791B321AA | Vis special | 2 |
| 18 | 77351223BF | Vis | 6 |
| 19 | 76412101A | Caoutchouc | 2 |
| 20 | 76410641A | Joint en caoutchouc Anti-Vibration | 2 |
| 21 | 8301N651AA | Staffa centrale telaietto - finito | 1 |
| 22 | 77211021A | Vis tbeif M6X10 | 4 |
| 23 | 85040671A | Collier tucker | 8 |
| 24 | 75840801A | Collier | 2 |
| 25 | 8291P401A | Support connecteur | 1 |
| 26 | 88641721A | Joint torique 1,78X14 | 4 |
| 27 | 85540091A | Rondelle dentelee | 6 |
| 28 | 8301N481AA | Equerre | 1 |
| 29 | 77244163B | Vis tbei M5X10 noir | 1 |
| 30 | 74110131A | Collier caoutchouc 82Mm | 1 |
