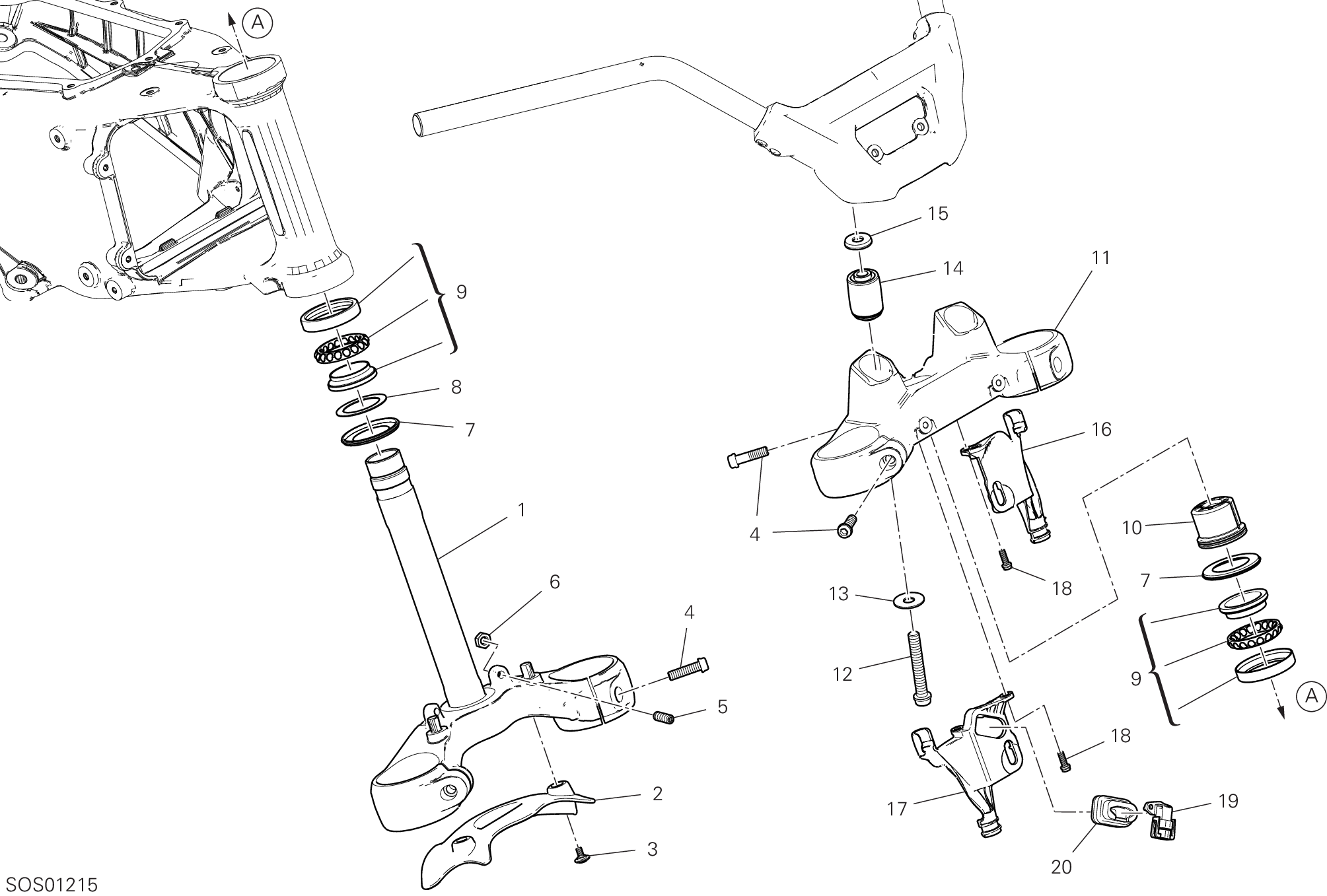

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34221471AA | Base di sterzo | 1 |
| 2 | 4601M591A | Bavette Garde-Boue | 1 |
| 3 | 77211251B | Vis M5X9 | 2 |
| 4 | 7715727AF | Vis tceif M8X30 | 5 |
| 5 | 77850281A | Vis sans tête filetée stei M8X25 | 2 |
| 6 | 74750071A | Ecrou | 2 |
| 7 | 93010041B | Bague étanchéité | 2 |
| 8 | 85211031AB | Rosette | 1 |
| 9 | 70241232A | Roulements direction ntn Sf07A17P | 2 |
| 10 | 70311281AA | Écrou supérieur tête direction | 1 |
| 11 | 34112261AA | Tête de direction | 1 |
| 12 | 7715940ACA | Vite tceif M10X1.25X65 10.9 Dp ds neraff | 2 |
| 13 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 14 | 70011391A | Antivibration | 2 |
| 15 | 7131F221AA | Entretoise | 2 |
| 16 | 75811901A | Guide tube lh 1705 | 1 |
| 17 | 75811911B | Guide tube rh 1705 | 1 |
| 18 | 77156408B | Vis tceif M5X14 | 6 |
| 19 | 55240121A | Capteur température air | 1 |
| 20 | 76410971A | Caoutchouc | 1 |
